XSR900 22-
・STDバックステップ取り付け説明
※試作品での撮影の為、一部の形状が製品とは異なります。
—————————————————
左側
・シフトリンクの取り付け
ボタン M8×55でシフトリンクをサイドスタンドに固定します。
カラー①を入れてください。
・プレートの取り付け
写真の通りに組み立ててください。
※注意
ペダルの位置によっては、シフトチェンジ時にサイドスタンドに干渉する可能性が有りますので、
十分に確認をして取り付けを行ってください。
—————————————————
右側

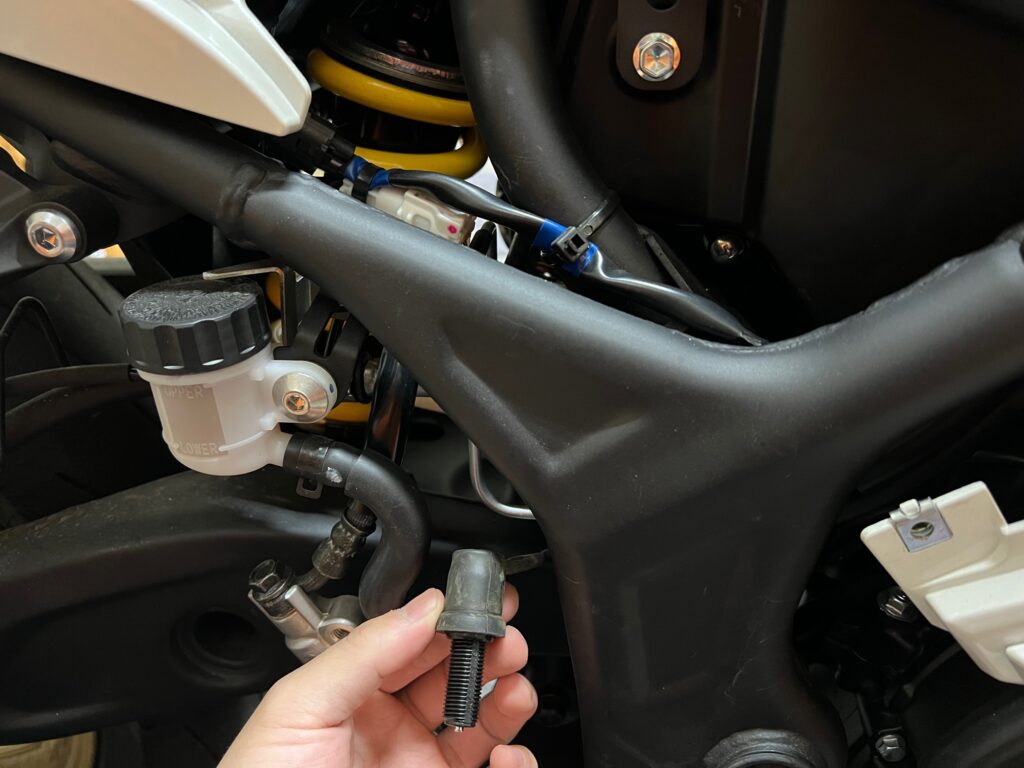

・ブレーキスイッチの配線
ブレーキスイッチの位置ですが、純正よりも下に下がる為に配線が少し足りなくなります。
その為、配線を下の方へ寄せなければいけませんので、
タンク横のカウルを外した状態で作業を始めてください。
・ブレーキスイッチ
バネを外し、樹脂の調整用アダプターをスイッチから外します。
調整用アダプターを単体にして、ブレーキスイッチステーに、画像の向きで差し込みます。
差し込んだのちに、バネを取り付けてください。

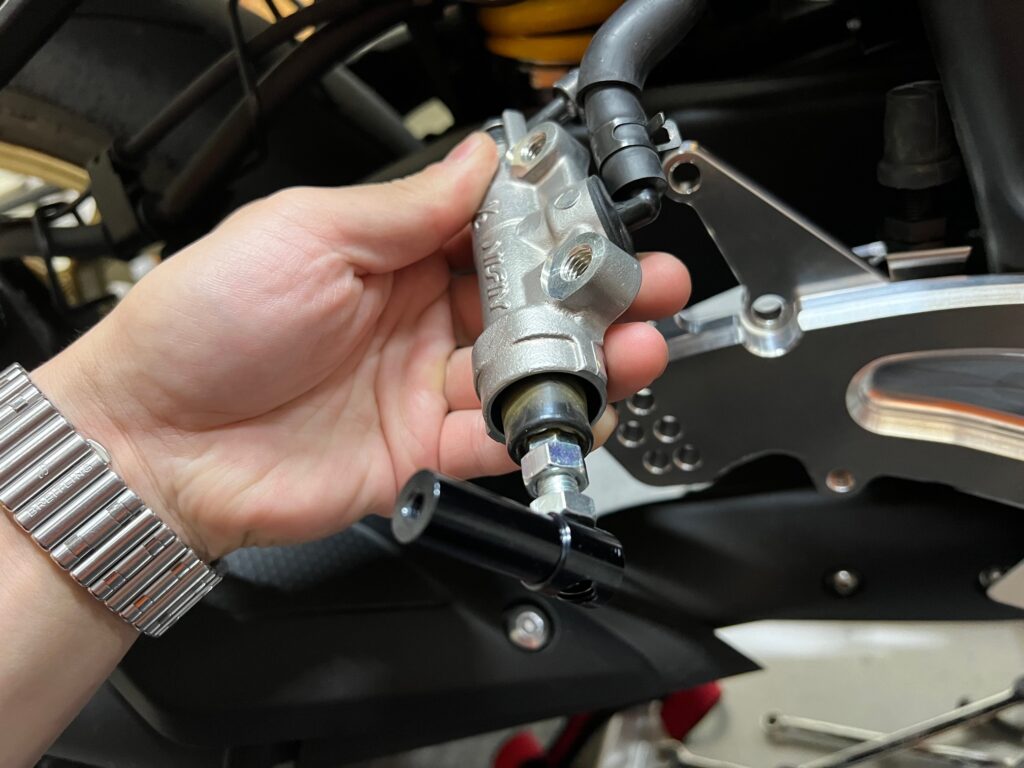

・マスターシリンダー
マスターシリンダーにはこのようにアダプターを取り付けます。

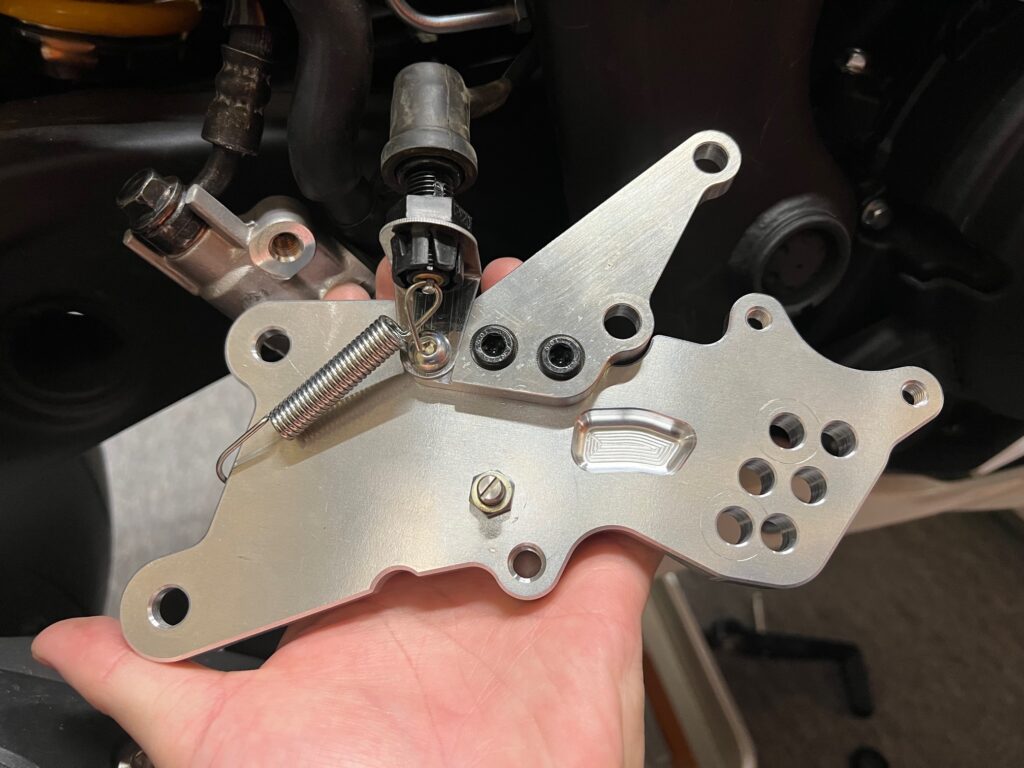

・ベースプレート
裏面に、バネポストM6×20、マスタープレート、ブレーキスイッチステーを取り付けます。
フレームにはC.S M8×20で固定します。

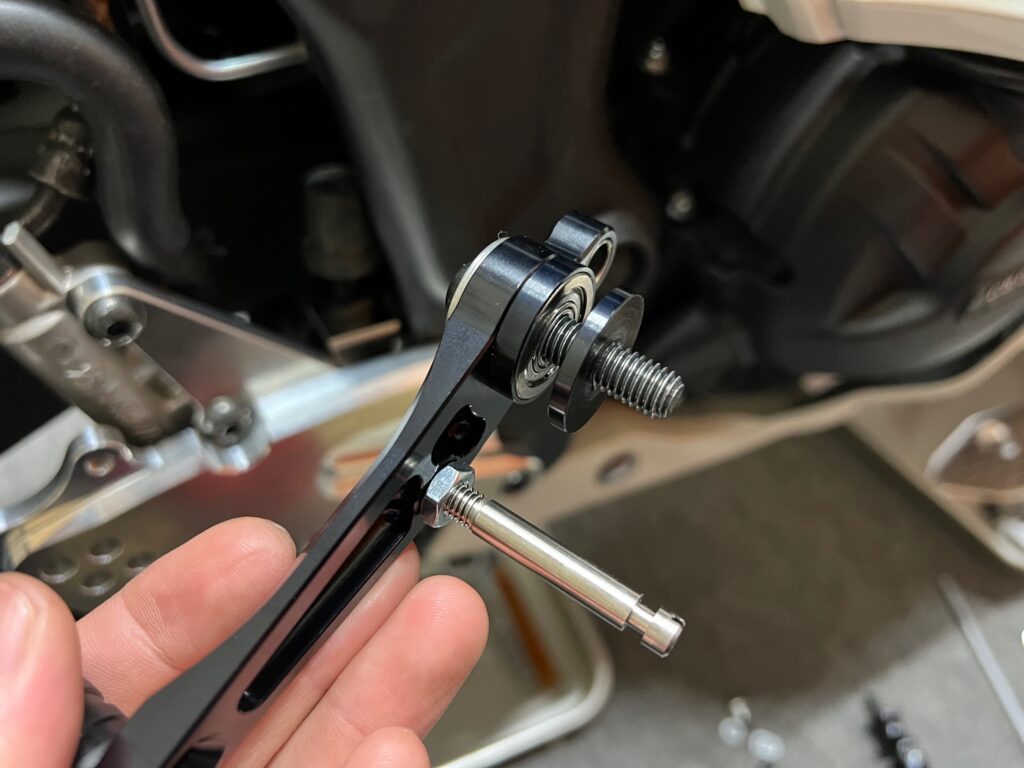

・ブレーキペダル
バネポストM6×50を取り付け、カラーの向きに注意してベースプレートに取り付けます。
マスターシリンダーも取り付けます。

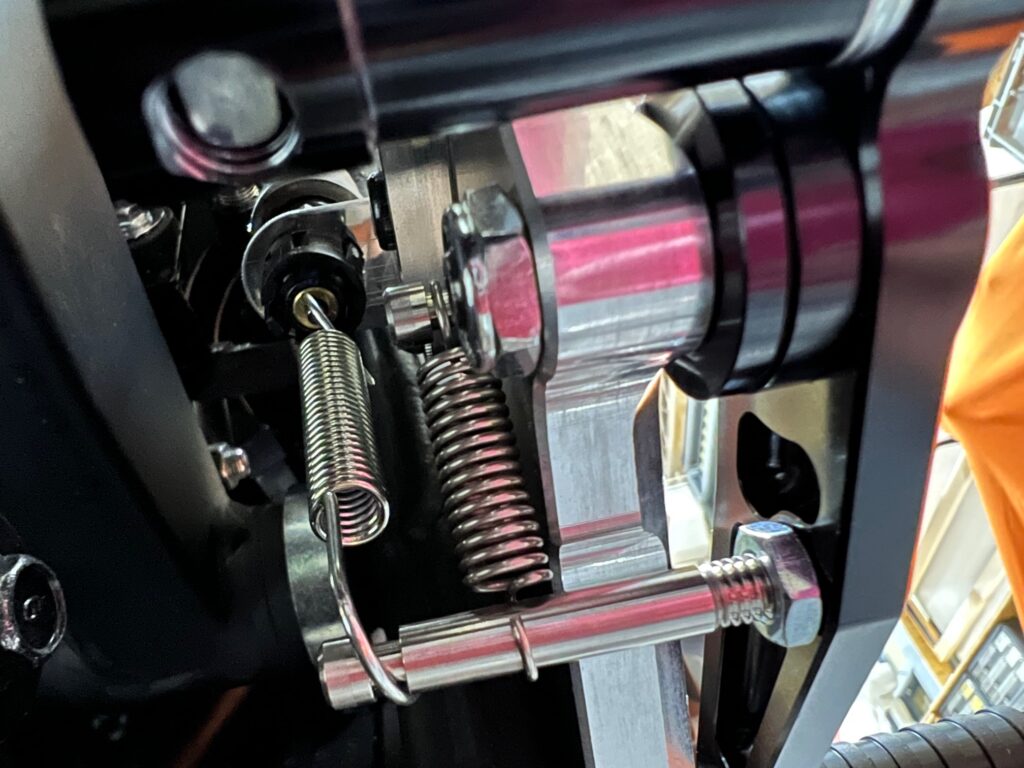

リターンスプリングは内側(溝は無いのでフリーの位置でOKです)
ブレーキスイッチのバネは溝にはめてください。
ブレーキスイッチが正しく機能する位置にスイッチを調整します。

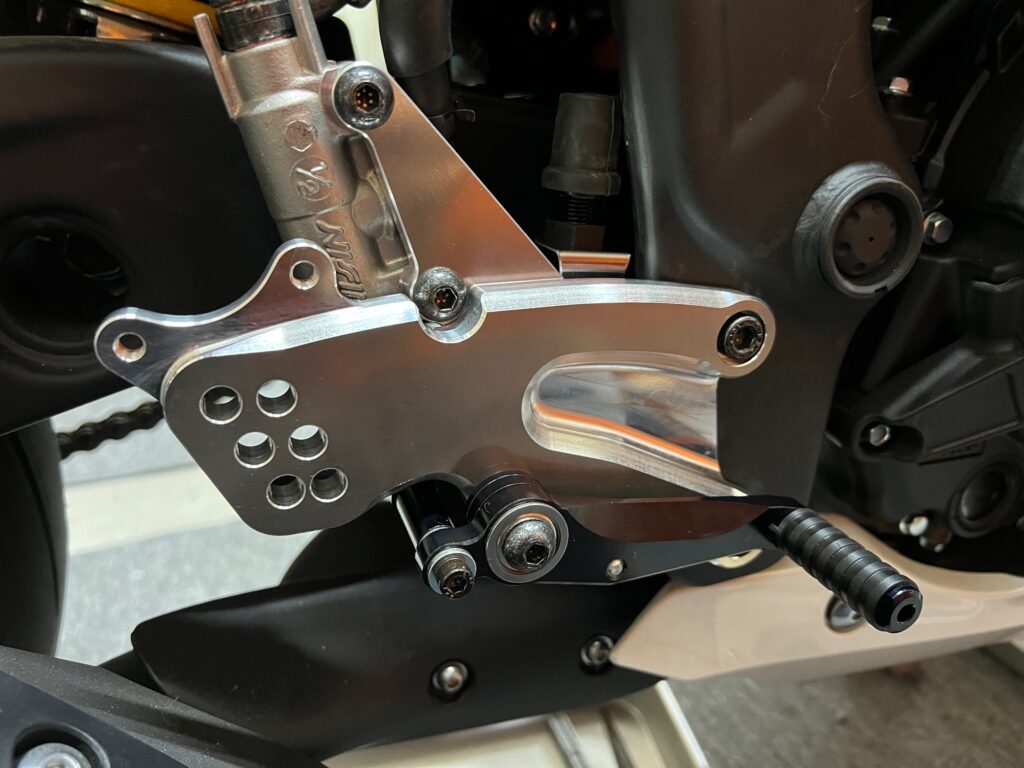

あとはステップバーとヒールガードを取り付けて完成です。
—————————————————
【製品写真】
