NSR250R　90-　レーシングバックステップ取り付け説明

※一部の形状が製品とは異なります。

————————————-

左側【正シフト取り付け】

ベースプレートをフレームに固定する際、下側にのみ、５ミリのカラーを入れます。上側は直止めです。

正シフトの場合、ギアアームの取り付け向きは上向きになります。

カラー類の入れ方、取り付け方はこの写真を参考にしてください。

正シフトの場合は、ギアチェンジアーム側、シフトペダル側、ともに９ミリのカラーにします。

左側【逆シフト取り付け】

ベースプレートをフレームに固定する際、下側にのみ、５ミリのカラーを入れます。上側は直止めです。

逆シフトの場合、ギアアームの取り付け向きは下向きになります。

カラー類の入れ方、取り付け方はこの写真を参考にしてください。

逆シフトの場合は、ギアチェンジアーム側、シフトペダル側、ともに４ミリのカラーにします。

————————————————–

右側

製品は仮組してありますので、特に説明することもなく

簡単に取り付けることが出来ます。

マスターシリンダーはMC18.21.28全て使えます。

付属のロッドエンドに交換して取付をします。

—————————————————-

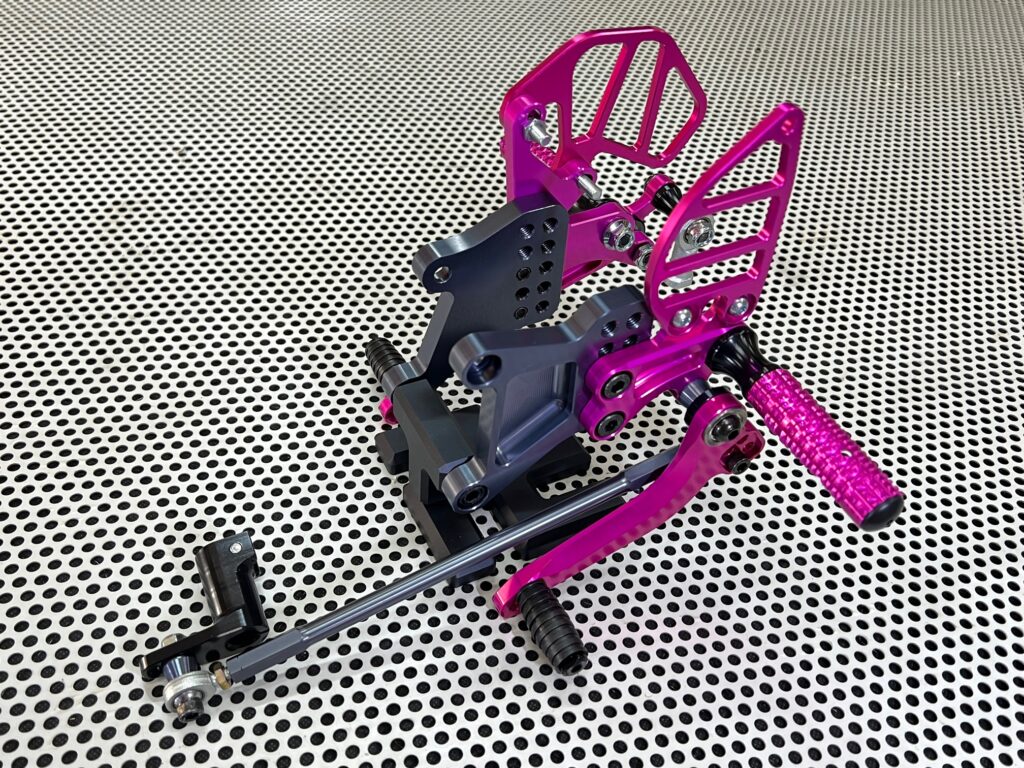

【製品写真】

・ガンメタ

・ピンク

・シルバー

【取り付け写真】

・

・

・
