【単品販売】※税込、１個の値段です

フォークホルダー：8800円

ハンドルバーホルダー：8800円

ハンドルバーL=230（樹脂キャップ付属）：2750円　※－15ミリ

ハンドルバーL=245（樹脂キャップ付属）：2750円　※標準長さ

ハンドルバーL=260（樹脂キャップ付属）：2750円　※＋15ミリ

樹脂キャップのみ：550円

【レーシングハンドルについて】

レースでの使用のみを考えて設計しています。

あくまで汎用品です。

ブレーキホース、アクセルワイヤ、クラッチワイヤ、スイッチボックスなど、

交換、加工、工夫をして取り付けるのが大前提です。

製品にはなるべく無加工や小加工で済むように、逃げ加工やタップ穴は追加してありますが、

汎用品ですので無加工で取り付けるというのは基本的には不可だと考えてください。

MFJレギュレーション適合品です。

※レース用部品につき、干渉や動作に問題が無いかを確認しながら取り付けをお願いします。

※車種専用品ではありません。取り付けは各自で加工や工夫をお願いします。

※転倒等で衝撃を与えた時は曲がりやクラック等が無いか必ず確認してください。

※タイダウン等で、強い力を掛けないでください。

【寸法】

黄色：220ミリ

オレンジ：フォーク径の半分＋253ミリ

緑：29ミリ（Φ45、Φ48）

　　34ミリ（Φ41、Φ50、Φ51）

青：ハンドルバーホルダーの高さ　※おおよその数値となりますのでサイズによって数ミリ異なります。

【締め付けトルク】

フォーククランプ部　　12N・m

ハンドルバーホルダー　32N・m

ハンドルバー　　　　　　8N・m

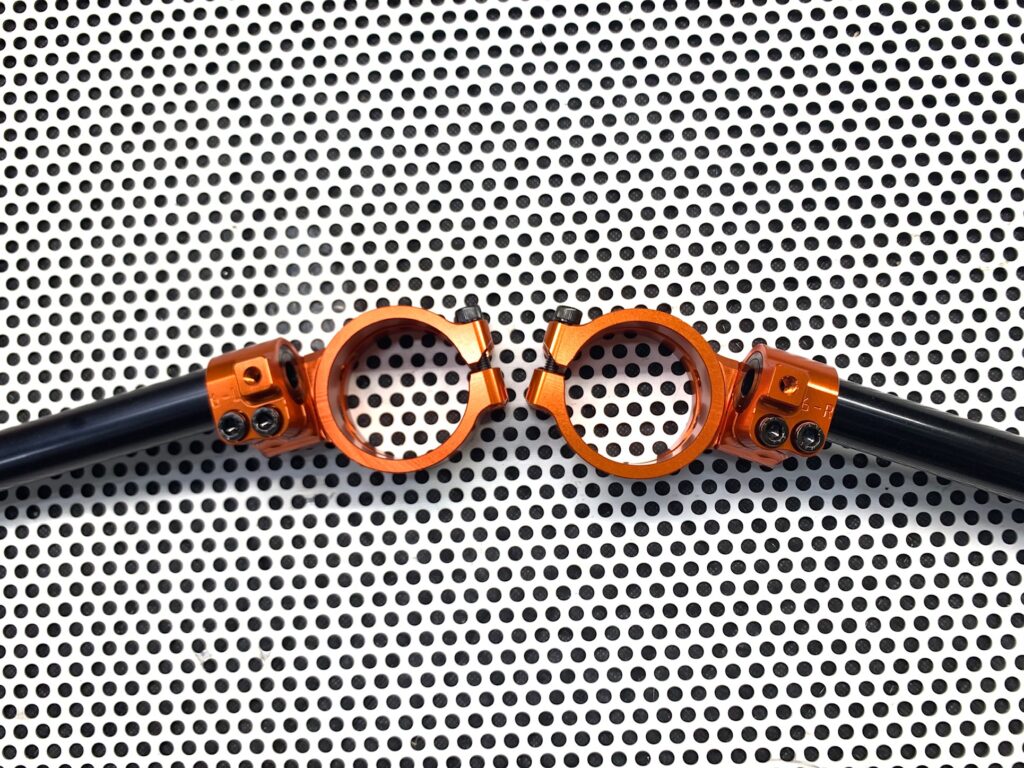

【製品写真】

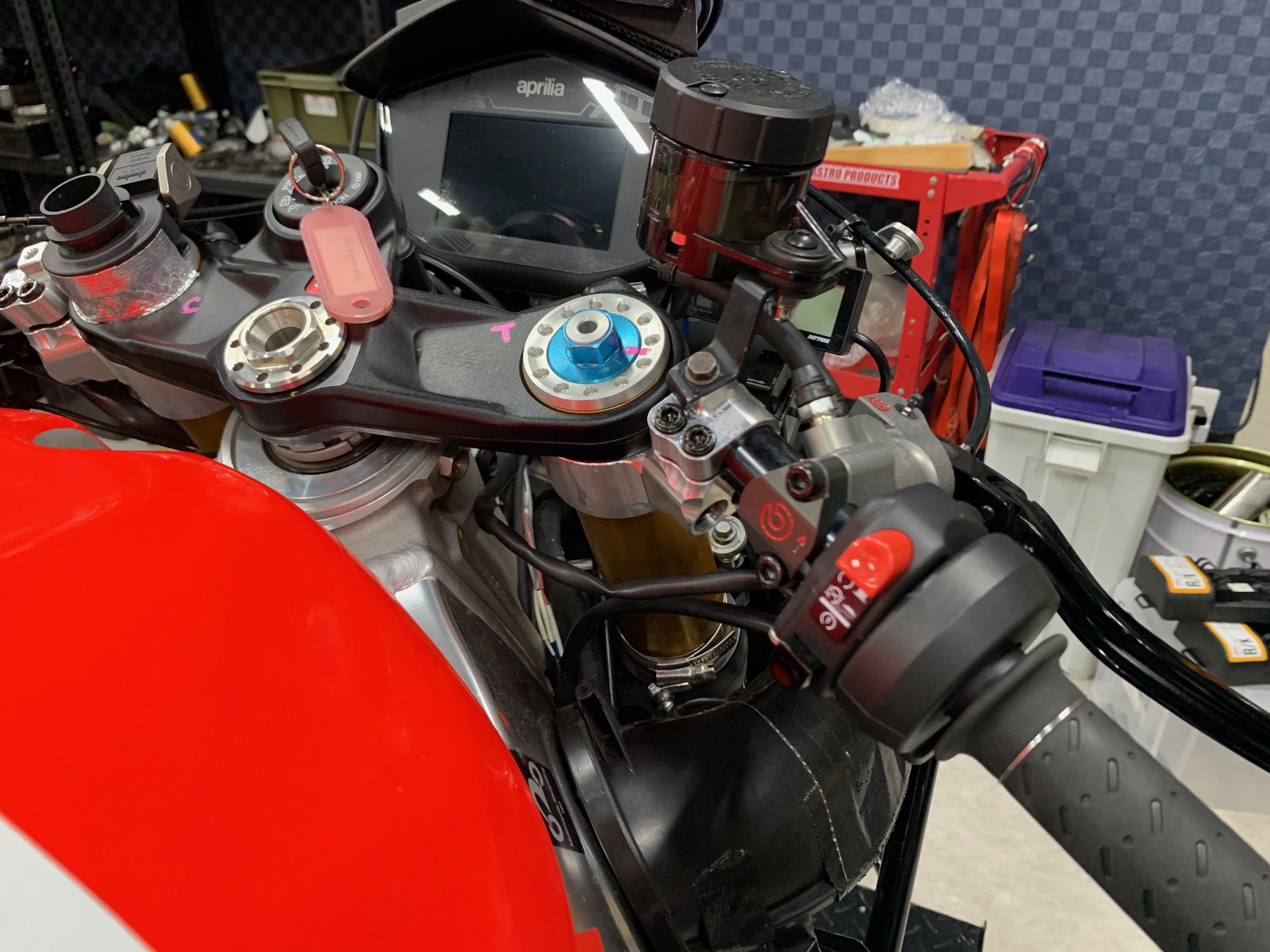

・Φ51　18UP　6°　（RSV4）※28UP状態にて使用

・Φ51　18UP　6°　（RSV4）※28UP状態にて使用

【解説】

フォークホルダーに

・51-L［R］（Φ51　左用）

・51-R［L］（Φ51　右用）

ハンドルバーホルダーに

・18-6-L（高さ18ミリ　6度　左用）

・18-6-R（高さ18ミリ　6度　右用）

の刻印があります。

基本的に、フォークホルダーとハンドルバーホルダーの組み合わせは

・51-L［R］＋18-6-L（左側）

・51-R［L］＋18-6-R（右側）

で使用します。

この状態で、刻印通りのハンドルバー高さ（18ミリUP）となります。

フォークホルダーを入れ替える事で、刻印の数字＋10ミリUPが可能です。

・51-R［L］＋18-6-L（左側）

・51-L［R］＋18-6-R（右側）

この状態で、刻印＋10ミリUPのハンドルバー高さ（28ミリUP）となります。

※Φ45、Φ47、Φ48は＋5ミリUP（23ミリUP）となります。

フォーククランプ部に段を付け、少ない締め付けトルクでのクランプを可能にします。

【取り付け確認済み車種】※レーサー車両製作時に使用

・APRILIA

　RSV4 09-20（Φ51 18UP 6°）

・HONDA

　CBR1000RR-R 20-（Φ50 18UP 6°）

　CBR1000RR 17-19（Φ50 40UP 6°）

　CBR600RR 07-（Φ48 18UP 6°）※23UP状態で使用

　VFR400R 89-93（Φ41 18UP 6°）

・KAWASAKI

　ZX-10R 16-20（Φ50 18UP 6°）

　ZX-25R 20-（Φ45 18UP 6°）※23UP状態で使用

　

・YAMAHA

　YZF-R25 14-18（Φ41 40UP 6°）※50UP状態で使用

　YZF-R25 19-（Φ47 18UP 6°）
