スーパーナウ製品の説明

【単品販売】※税込、１個の値段です

・アルミ本体　左　：5500円　×1

・アルミ本体　右　：4400円　×1

・ペグ　　　　　：1650円　×4

・カラー　　　　：550円　×2

・皿M6×20　×4

・ボタンM10×25 P=1.25　×2

【製品写真】

右側

左側

カニフック兼、スプロケットガードです。

スイングアーム無加工で取り付けられるので大変便利です。

本来、リアスタンドボスが取りいているM10タップを使用します。

スタンドを軽く当てながらボルトを締めてください。

【写真】

Ninja250SL 15-

・レーシングバックステップ取り付け説明

※試作品での撮影の為、製品とは形状と色が異なる場合が有ります。

—————————————————

左側【正シフト】

ベースプレート、サブプレートをCS M8×15で取り付けます。

ヒールガードをボタンM6×10で取り付けます。

付属のギアアームを画像の向きで取り付けます。

シフトロッドは、根元にカラー②を挟み、CS M6×25で取り付けます。

シフトロッドの長さは、ポジションによって付属のホーローで調整してください。

シフトペダルは、根元にカラーYを挟み、ボタンM8×35で取り付けます。

シフトロッドは、根元にカラーAを挟み、CS M6×25とM6六角Uナット フランジ無で取り付けます。

—————————————————

左側【逆シフト】

ベースプレート、サブプレートをCS M8×15で取り付けます。

ヒールガードをボタンM6×10で取り付けます。

付属のギアアームを画像の向きで取り付けます。

シフトロッドは、根元にM6ワッシャーを挟み、CS M6×25とM6六角Uナット フランジ無で取り付けます。

シフトロッドの長さは、ポジションによって付属のホーローで調整してください。

シフトペダルは、根元にカラーYを挟み、ボタンM8×35で取り付けます。

シフトロッドは、根元にカラーAを挟み、CS M6×25とM6六角Uナット フランジ無で取り付けます。

—————————————————

右側

ロッドエンドを取り付けます。

ベースプレートとサブプレートを取り付けます。

ヒールガードとマスターを取り付けます。

ステップバー、カラー⑩、ブレーキペダルの順番で取り付けます。

ブレーキペダルの調整は、ステップバーのボルト（C.S M8×50）を緩めた状態で、

ペダルの位置を決めたらC.S M5×10を2本締め、最後にC.S M8×50を締めてください。

前期の場合、サイレンサーステーは溶接止めなので、ポジションによってはヒールガードに干渉します。

その場合はヒールガードを外してください。

リザーブタンクは各自工夫して取り付けてください。タンクレスが推奨です。

【製品写真】

オレンジ

黒

※税込、１個の値段です

※記載個数は１台分の必要数です。

※写真、一部の形状が製品とは異なります。

転倒した際は、見えない部分まで破損されていたりしますので

基本的にASSYの交換の方がトラブルも少なく安心できます。

注文時、下記情報をお知らせください

・部品名

・個数

・色

———————————————————————–

・左側ASSY　正シフト　31350円

・左側ASSY　逆シフト　31350円

——————————————————————–

左側【正シフト】

①ベースプレート　5500円　×1

②サブプレートSUL09　5500円　×1

③シフトペダルSHI14　8800円　×1　（ベアリング・ペグ組済）

④ヒールガードHEL04　2200円　×1

⑤カラーA　　330円　×1　：シフトペダル

⑥カラーW　　550円　×1　：ステップバー根本

⑦カラーY　　440円　×1　：シフトペダル根本

⑧カラー②　　330円　×1　：ギアアーム

⑨ステップバー　タイプ4　3300円　×1

⑩ギアアーム　ホンダ　OFF30-B　8800円　×1

⑪シフトロッド　L=160　3300円　×1

⑫M6ロッドエンド右　メス　1650円　×1

⑬M6ロッドエンド左　オス　1650円　×1

ホーローM6×40　×1　：シフトロッド

ホーローM6×50　×1　：シフトロッド

ボタンM6×10　×2　：ヒールガード

フランジM6×20　×1　：ギアアーム

C.S.M6×25　×1　：シフトペダル

C.S.M6×30　×1　：ギアアーム

M6六角Uナット　フランジ無　×1

M6六角ナット　三種　右　×2

M6六角ナット　三種　左　×1

ボタンM8×35　×1　：シフトペダル

C.S.M8×15　×4　：ベース、サブプレート

C.S.M8×50　×1　：ステップバー

M8六角Uナット　フランジ有　×1

M8六角Uナット　フランジ無　×1

——————————————————————–

左側【逆シフト】

①ベースプレート　5500円　×1

②サブプレートSUL09　5500円　×1

③シフトペダルSHI14　8800円　×1　（ベアリング・ペグ組済）

④ヒールガードHEL04　2200円　×1

⑤カラーA　　330円　×1　：シフトペダル

⑥カラーW　　550円　×1　：ステップバー根本

⑦カラーY　　440円　×1　：シフトペダル根本

⑧ステップバー　タイプ4　3300円　×1

⑨ギアアーム　ホンダ　OFF60-A　8800円　×1

⑩シフトロッド　L=160　3300円　×1

⑪M6ロッドエンド右　メス　1650円　×1

⑫M6ロッドエンド左　オス　1650円　×1

ホーローM6×40　×1　：シフトロッド

ホーローM6×50　×1　：シフトロッド

ボタンM6×10　×2　：ヒールガード

フランジM6×20　×1　：ギアアーム

C.S.M6×25　×2　：シフトペダル、ギアアーム

M6平座　×1

M6六角Uナット　フランジ無　×2

M6六角ナット　三種　右　×2

M6六角ナット　三種　左　×1

ボタンM8×35　×1　：シフトペダル

C.S.M8×15　×4　：ベース、サブプレート

C.S.M8×50　×1　：ステップバー

M8六角Uナット　フランジ有　×1

M8六角Uナット　フランジ無　×1

————————————————————-

・右側ASSY　22550円

①ベースプレート　5500円　×1

②サブプレートSUR22　5500円　×1

③ブレーキペダルBRA26K　12100円　×1　（ベアリング・ペグ組済）

④ヒールガードHER11　　　2200円　×1

⑤カラー⑩　　　　　　　　330円　×1　：ステップバー根本

⑥ステップバー　タイプ4　3300円　×1

⑦M8ロッドエンド右　メス　1650円　×1

ボタンM8×25　×2　：マスター

ボタンM8×45　×1　：マスター、ペダル間

C.S.M8×15　×4　：ベース、サブプレート

C.S.M8×50　×1　：ステップバー

M8六角Uナット　フランジ有　×1

M8六角Uナット　フランジ無　×1

———————————————————————–

<オプション設定>

【リターンスプリング】

・リターンスプリングA　2200円

RS125 NF4

・レーシングバックステップ取り付け説明

※試作品での撮影の為、製品とは形状と色が異なります。

—————————————————

左側

左側　逆シフト

ギアアームは上側につきます。

左側　正シフト

ギアアームが下側につきます。

※カウルの形状によってはｼﾌﾄﾛｯﾄﾞが干渉します。

　それぞれ工夫して取り付けてください。

　逆シフトの場合、カウルの干渉はしません。

【注意】

※スイングアームにステップが干渉する場合は、付属のワッシャーをベースプレートに挟んだりして工夫をお願いします。

—————————————————

右側

ペダルの固定ボルトですが、ワッシャーやカラーの入れ方があります。

ボタンM8×40

↓

M8ワッシャー

↓

シフトペダル

↓

M8ワッシャー

↓

カラーB

↓

サブプレート

↓

M8 六角Uナット フランジ無

この順に入れます。

こうしないと、スイングアームにボルトが干渉する場合があります。

【製品写真】

※税込、１個の値段です

※記載個数は１台分の必要数です。

※写真、一部の形状が製品とは異なります。

転倒した際は、見えない部分まで破損されていたりしますので

基本的にASSYの交換の方がトラブルも少なく安心できます。

注文時、下記情報をお知らせください

・部品名

・個数

・色

———————————————————-

RS125 NF4 レーシングバックステップ用

・左側ASSY　33550円

①ベースプレート　　　2200円　×1

②サブプレートSUL04　4400円　×1

③ヒールガードHEL01　2200円　×1

④シフトペダルSHI02　8800円　×1　（ベアリング・ペグ組済）

⑤カラーA　　330円　×2　：シフト

⑥カラーB　　330円　×1　：ペダル根本

⑦カラーG　　330円　×2　：シフト

⑧カラーM　　440円　×1　：ステップバー

⑨NFカラー1　550円　×1　：フレーム上、裏側

⑩NFカラー2　550円　×1　：フレーム上、裏側

⑪ステップバー　タイプ2　3300円　×1

⑫ギアアーム　ホンダ　OFF45　8800円　×1

⑬シフトロッドL=220　3850円　×1

⑭M6ロッドエンド右　オス　1650円　×1

⑮M6ロッドエンド左　オス　1650円　×1

ボタン M6×10　×2　：ヒールガード

フランジ M6×20　×1　：ギアアーム

C.S.M6×25　×2　：シフト

C.S.M6×30　×2　：シフト

M6六角Uナット　フランジ無　×2

M6六角ナット　三種　左　×1

M6六角ナット　三種　右　×1

ボタンM8×40　×1　：シフトペダル

C.S.M8×15　×2　：サブプレート

C.S.M8×20　×1　：ベースプレート下

C.S.M8×40　×1　：ステップバー

C.S.M8×55　×1　：ベースプレート上

M8六角Uナット　フランジ有　×2

M8六角Uナット　フランジ無　×1

M8平座　Φ16　×4

M8平座　Φ22　×1

————————————————————-

・右側ASSY　18150円

①ベースプレート　2200円　×1

②サブプレートSUR05　4400円　×1

③ブレーキペダルBRA04　8800円　×1　（ベアリング・ペグ組済）

④カラーB　330円　×1　：ステップバー根本

⑤カラーG　330円　×1　：ペダル、マスター間

⑥カラーM　440円　×1　：ステップバー根本

⑦ステップバー　タイプ2　3300円　×1

⑧M6ロッドエンド右　メス　1650円　×1

C.S M6×15　×2　：マスター

C.S M6×30　×1　：ペダル、マスター間

M6六角Uナット　フランジ無　×1

M6六角ナット　三種　右　×1

ボタンM8×40　×1　：ペダル根本

C.S M8×15　×2　：サブプレート

C.S M8×20　×2　：ベースプレート

C.S M8×40　×1　：ステップバー

M8六角Uナット　フランジ有　×1

M8六角Uナット　フランジ無　×1

M8平座　Φ16　×4

※税込、１個の値段です

※記載個数は１台分の必要数です。

転倒した際は、見えない部分まで破損されていたりしますので

基本的にASSYの交換の方がトラブルも少なく安心できます。

注文時、下記情報をお知らせください

・部品名

・個数

・色

———————————————————-

RG250Γ 85-87 レーシングバックステップ用

・左側ASSY　37950円

①ベースプレート左　5500円　×1

②チャンバープレート左　7700円　×1　

③ヒールガードHEL03　2200円　×1

④シフトペダルSHI10　8800円　×1　（ベアリング・ペグ組済）

⑤カラーA　　330円　×2　：シフト

⑥カラーB　　330円　×1　：シフトペダル根本、逆シフト

⑦カラーE　　550円　×1　：ステップバー根本

⑧カラーI　　330円　×2　：ベースプレート根本

⑨カラーR　　330円　×1　：シフトペダル根本、正シフト

⑩ギアアーム　OFF15　スズキ　8800円　×1

⑪ステップバー　タイプ1　2200円　×1

⑫シフトロッド　L=240　3850円　×1

⑬M6ロッドエンド右　オス　1650円　×1

⑭M6ロッドエンド左　オス　1650円　×1

ボタンM6×10　×2　：ヒールガード

フランジM6×20　×1　：ギアアーム

C.S.M6×25　×2　：シフト

M6六角Uナット　フランジ無　×2

M6六角Uナット　フランジ有　×1

M6六角ナット　三種　右　×1

M6六角ナット　三種　左　×1

ボタンM8×35　：チャンバーステー

ボタンM8×40　：シフトペダル、逆シフト

ボタンM8×45　：シフトペダル、正シフト

C.S.M8×35　×2　：ベースプレート

C.S.M8×50　×1　：ステップバー

Ｍ8平座　Φ22　×1　：チャンバーステー

M8六角Uナット　フランジ無　×1

M8六角Uナット　フランジ有　×2

————————————————————-

・右側ASSY　25300円

①ベースプレート右　5500円　×1

②チャンバープレート右　7700円　×1　

③マスタープレートMAP01　2200円　×1

④ブレーキペダルBRA11　8800円　×1　（ベアリング・ペグ組済）

⑤カラーI　　330円　×2　：ベースプレート根本

⑥カラーK　　330円　×1　：ペダル、マスター間

⑦カラー④　　440円　×1　：ブレーキペダル根本

⑧ステップバー　タイプ1　2200円　×1

⑨M8ロッドエンド右　メス　1650円　×1

⑩Φ8シム（T=0.5、Φ14）×2　330円

ボタンM6×15　×4　：マスタープレート

ボタンM8×30　×1　：ブレーキペダル、マスター間

ボタンM8×35　×1　：チャンバーステー

C.S.M8×35　×2　：ベースプレート

C.S.M8×50　×1　：ステップバー

Ｍ8平座　Φ22　×1　：チャンバーステー

M8六角Uナット　フランジ無　×1

M8六角Uナット　フランジ有　×2

————————————————————-

<オプション設定>

【リターンスプリング】

【単品部品】

※税込、１個の値段です

※記載個数は１台分の必要数です。

・トップブリッジ　27500円　×1

・アンダーブラケット　38500円　×1

・ステムシャフト　27500円　×1

・ハンドルストッパー　1100円　×2

・ステムベアリングセット テーパー　11000円　×1

・ステムベアリングセット ボール　　8250円　×1

・キーシリンダーステー　5500円　×1

・キーシリンダーカラー　550円　×2

ボタンM6×10　×2

C.S M6×12　×2

C.S M8×30　×4

C.S M8×35　×4

【備考】

フォーククランプ部締め付けトルク

トップブリッジ１９N・m（参考）

アンダーブラケット１８N・m（参考）

【説明】

ベアリングは、ボールベアリングか、テーパーベアリングか、どちらかを選べるようにしました。

ステムシャフト側のレースは、圧入した状態で発送します。

ハンドル切れ角は、ストッパーの向きを変更することでノーマル位置・ダウン位置に切り替え出来ます。

キーシリンダーは、画像のように取り付けます。

ハンドルロックも問題ありません。

レーシングハンドルタイプA/Cと同時装着すると、

ハンドルの調整が非常にわかりやすく、簡単に行えます。

全てのボルトには、かじり防止剤（スレッドコンパウンド等）を塗布してください。

【製品写真】

【単品部品】

※税込、１個の値段です

※記載個数は１台分の必要数です。

・トップブリッジ　27500円　×1

・アンダーブラケット　38500円　×1

・ステムシャフト　27500円　×1

・ハンドルストッパー　1100円　×2

・ステムベアリングセット テーパー　11000円　×1

・ステムベアリングセット ボール　　8250円　×1

・キーシリンダーステー　8800円　×1

・キーシリンダーカラー　550円　×2

C.S M6×12　×4

C.S M8×30　×8

【備考】

フォーククランプ部締め付けトルク

トップブリッジ２２N・m（参考）

アンダーブラケット２２N・m（参考）

【説明】

ベアリングは、ボールベアリングか、テーパーベアリングか、どちらかを選べるようにしました。

ステムシャフト側のレースは、圧入した状態で発送します。

※画像はRVF NC35用です。

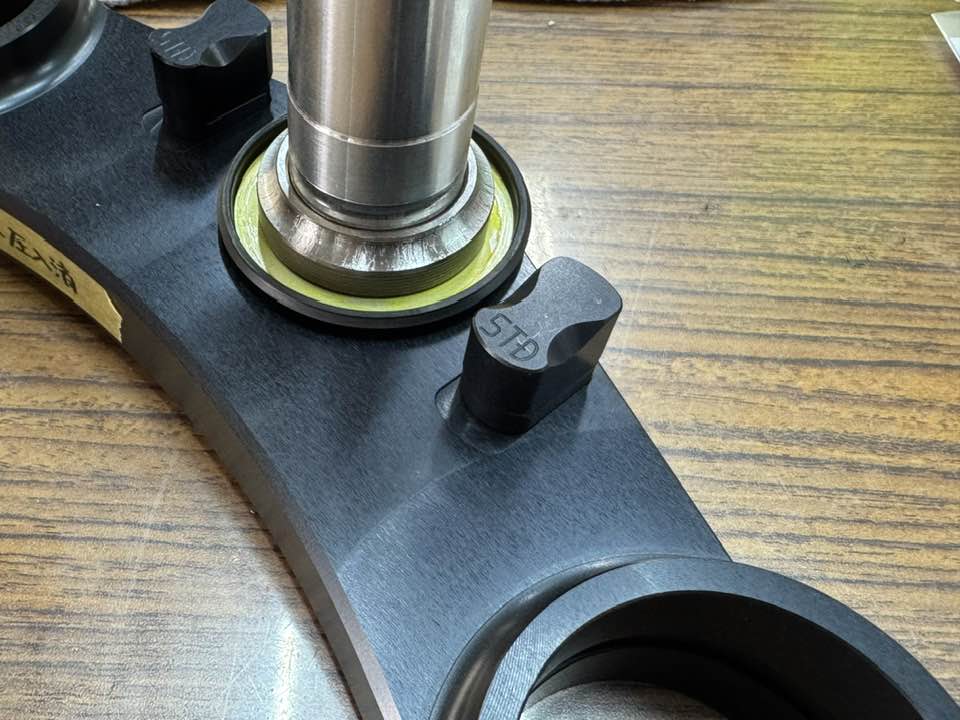

ハンドル切れ角は、ストッパーの向きを変更することでノーマル位置・ダウン位置に切り替え出来ます。

※画像はRVF NC35用です。

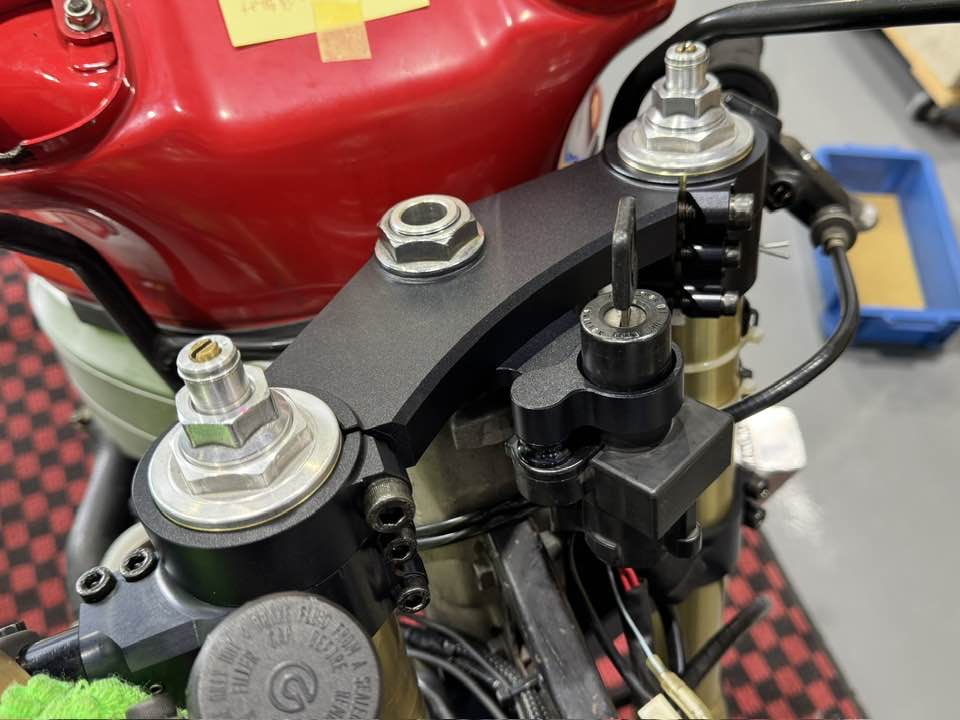

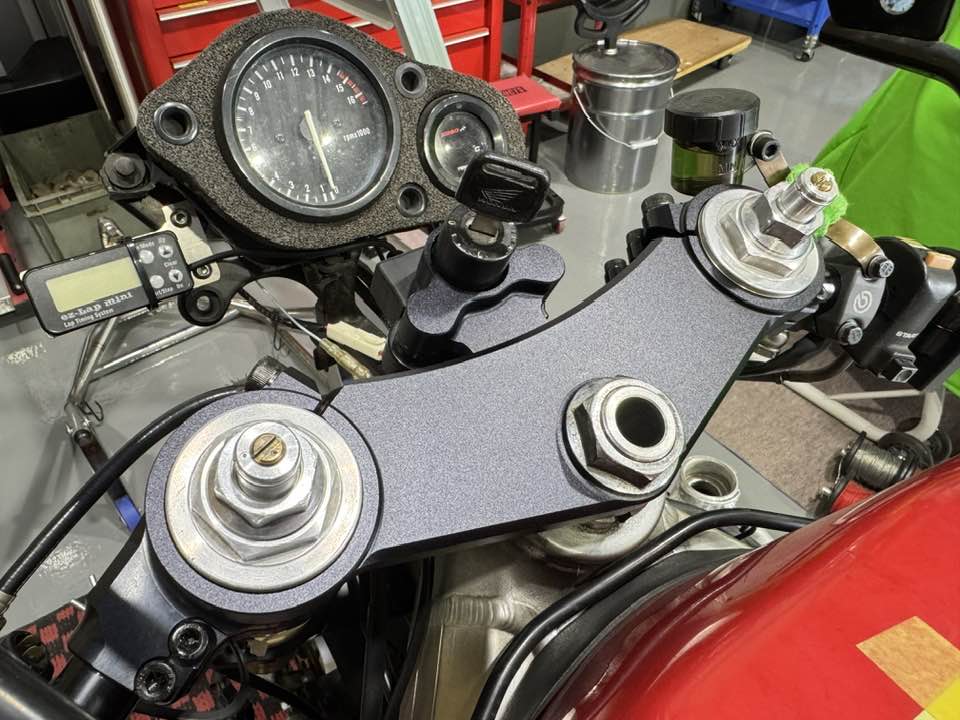

キーシリンダーは、画像のように取り付けます。

ハンドルロックも問題ありません。

※画像はRVF NC35用です。

レーシングハンドルタイプCと同時装着すると、

ハンドルの調整が非常にわかりやすく、簡単に行えます。

全てのボルトには、かじり防止剤（スレッドコンパウンド等）を塗布してください。

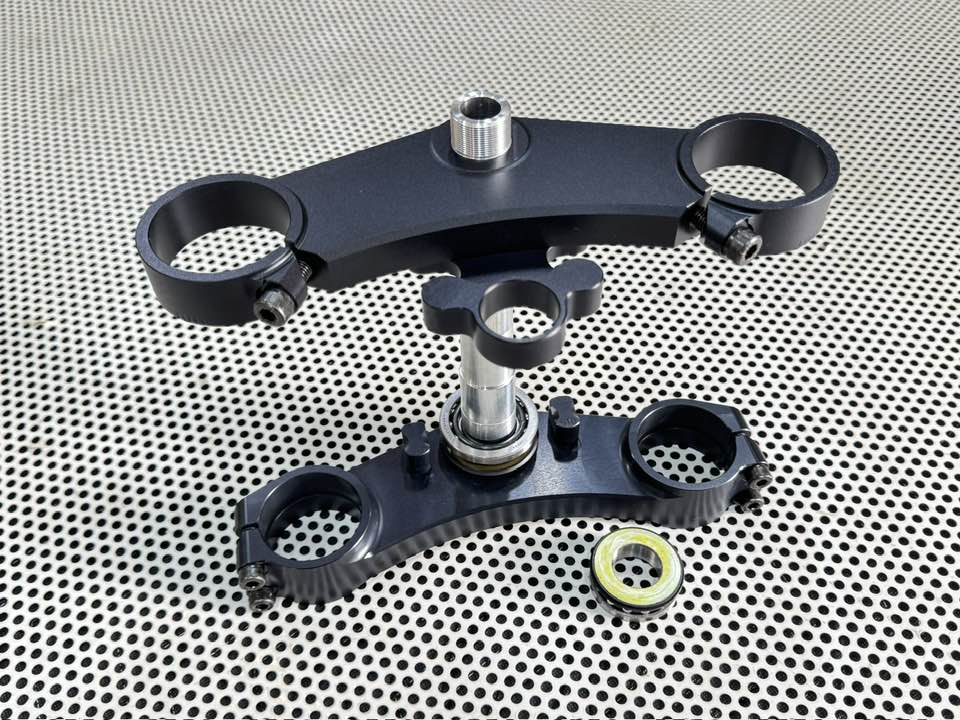

【製品写真】

【単品部品】

※税込、１個の値段です

※記載個数は１台分の必要数です。

・トップブリッジ　27500円　×1

・アンダーブラケット　38500円　×1

・ステムシャフト　27500円　×1

・ハンドルストッパー　1100円　×2

・ステムベアリングセット テーパー　11000円　×1

・ステムベアリングセット ボール　　8250円　×1

C.S M6×12　×2

C.S M8×30　×6

【備考】

フォーククランプ部締め付けトルク

トップブリッジ２２N・m（参考）

アンダーブラケット２２N・m（参考）

【説明】

ベアリングは、ボールベアリングか、テーパーベアリングか、どちらかを選べるようにしました。

ステムシャフト側のレースは、圧入した状態で発送します。

※画像はRVF NC35用です。

ハンドル切れ角は、ストッパーの向きを変更することでノーマル位置・ダウン位置に切り替え出来ます。

※画像は試作品です。

※画像は試作品です。

レーシングハンドルタイプCと同時装着すると、

ハンドルの調整が非常にわかりやすく、簡単に行えます。

全てのボルトには、かじり防止剤（スレッドコンパウンド等）を塗布してください。

【製品写真】

【単品販売】※税込、１個の値段です

・アルミ本体　左　：5500円　×1

・アルミ本体　右　：4400円　×1

・ペグ　　　　　：1650円　×4

・皿M6×20　×4

・皿M6×30　×2

・カラー　　×2

・M6六角Uナット　フランジ有　×2

・ボタンM8×20　×2

・スプロケットガード本体　×1

　FRP　3300円

　カーボン　5500円

【製品写真】

２種類設定しました。

スプロケットガード有り（FRP）

スプロケットガード有り（カーボン）

スプロケットガードは、KDCサービス製の汎用スプロケットガードが付属します。

穴は開いていませんので、ご自身で穴を開けて取り付けをお願いします。

本来、リアスタンドボスが取りいているM8タップを使用します。

スタンドを軽く当てながらボルトを締めてください。

【写真】
