ZX10R 16-

・レーシングバックステップ取り付け説明

左側

↑正シフト

矢印の4か所はネジロックを使用してください。

↑逆シフト

ギアアームが上側に付きますので、スプロケットカバーに

ロッドエンド取り付け用のボルトが干渉します。

その部分はサンダーで軽く削って逃がしてください。

この車両は、純正シフターの反応方向を変更して逆シフト化しています。

—————————————————

右側

※写真はアルマイト無しの状態です。

マスターシリンダーに付属のロッドエンドを取り付けます。

リターンスプリング（オプション品）は、この時点で取り付けます。

※写真はアルマイト無しの状態です。

リザーブタンクを付属のステーに固定します。

リザーブタンクステーは、柔らかい材質のアルミを使用していますので、

写真のように軽く曲げて付けると邪魔にならないかと思います。

※写真はアルマイト無しの状態です。

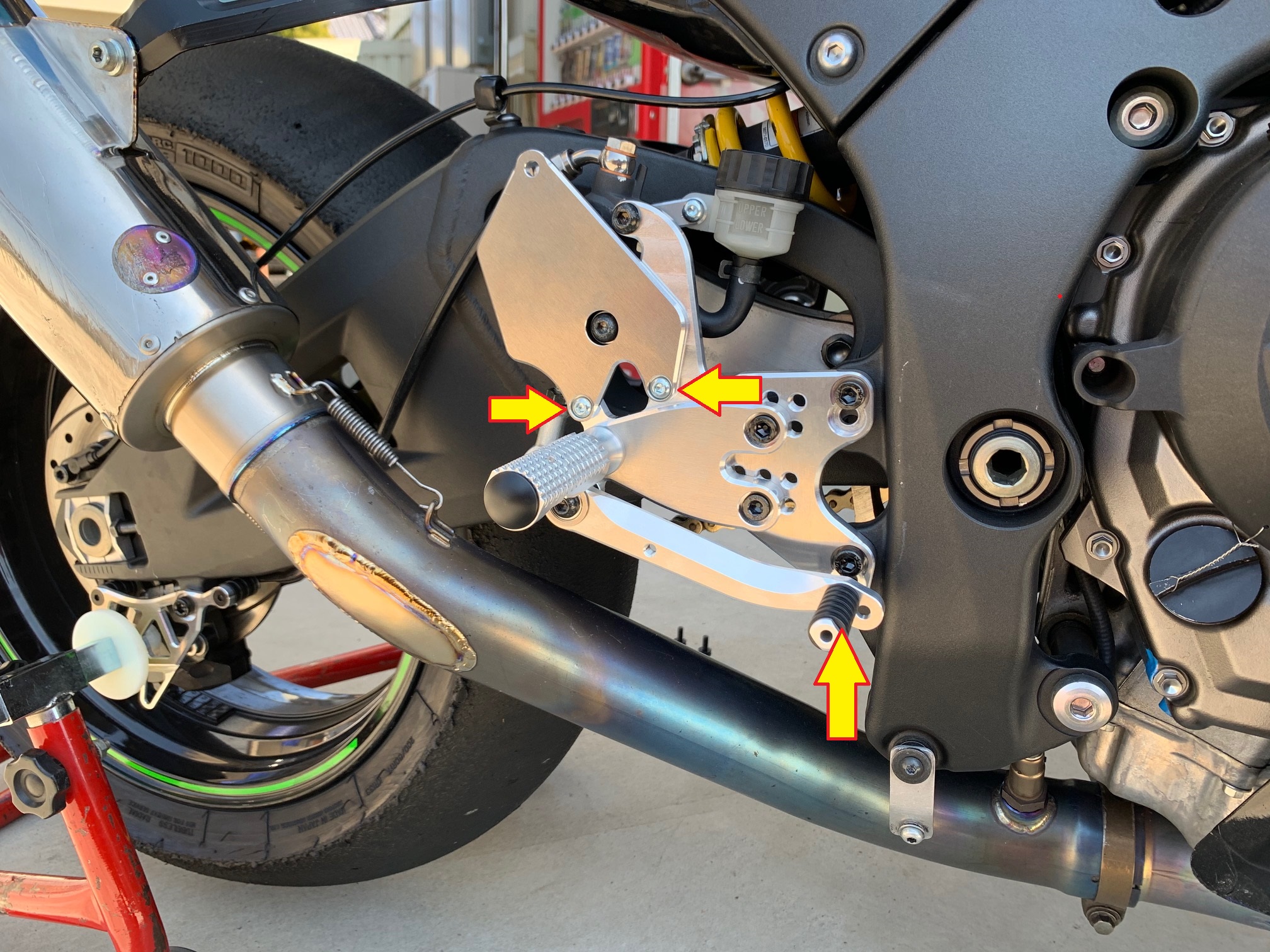

矢印の3か所はネジロックを使用してください。

—————————————————

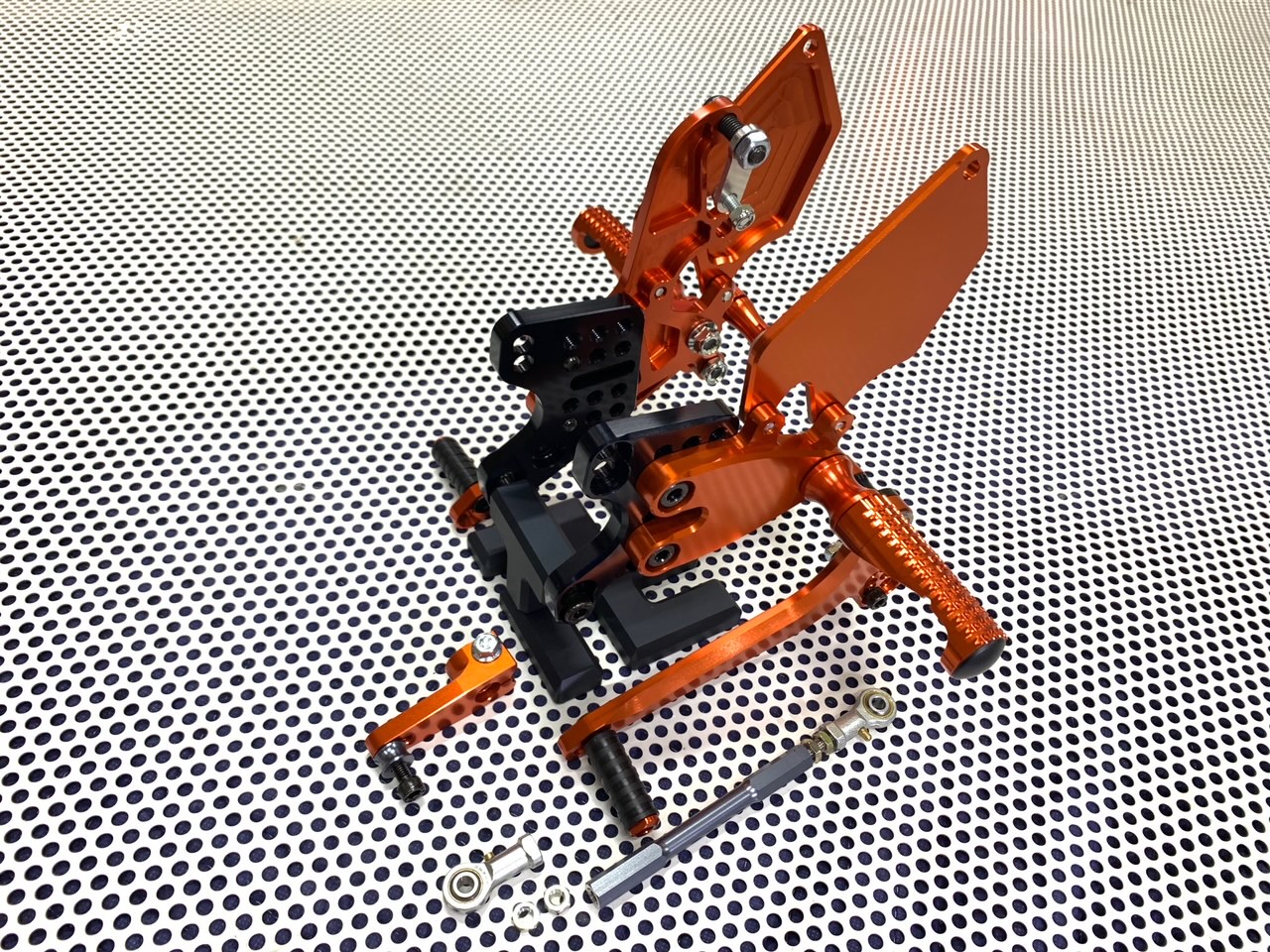

【製品写真】

・

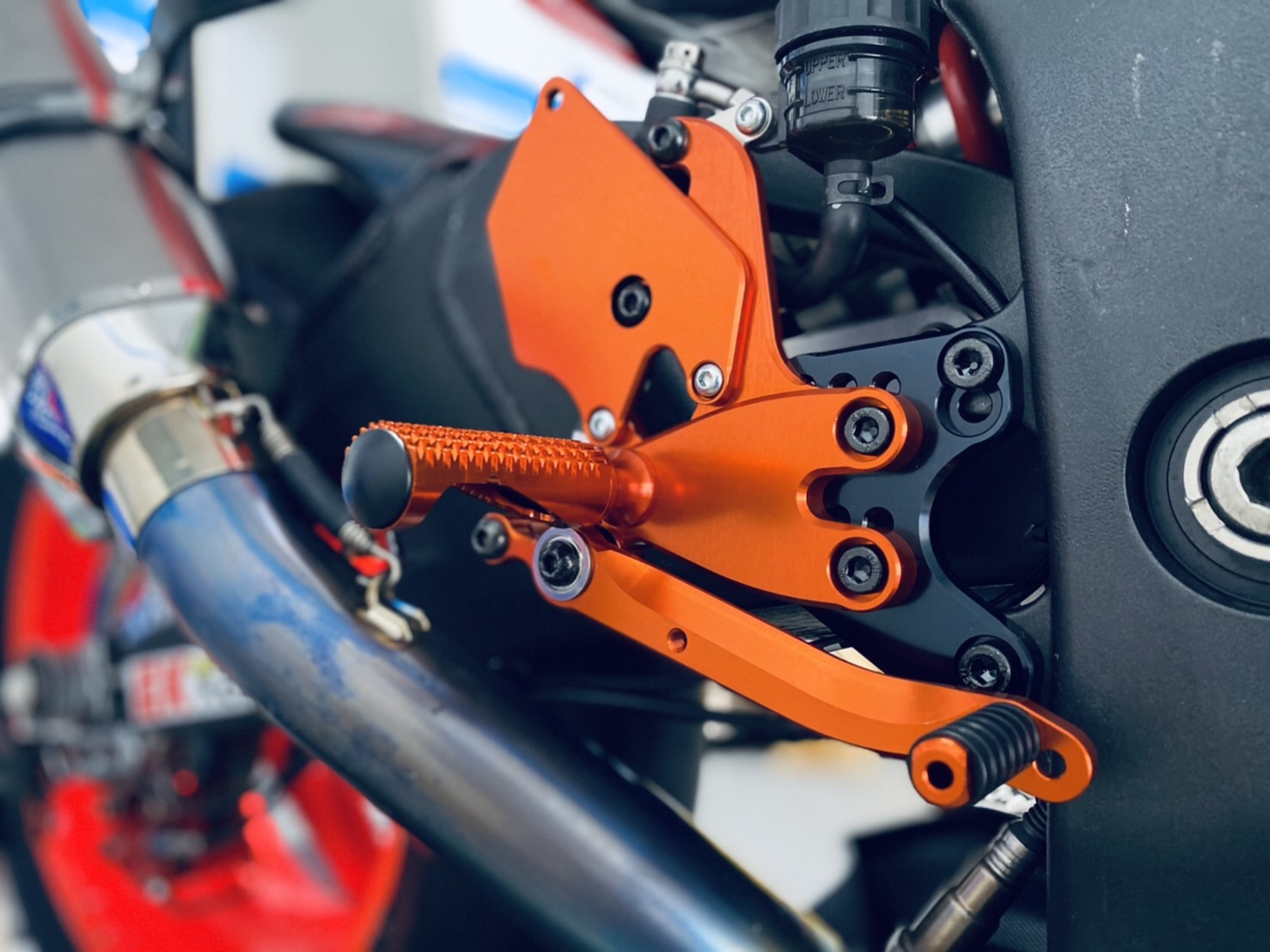

【取付写真】

・

・
