ZX-6R 09-

・レーシングバックステップ取り付け説明

※試作品での撮影の為、製品とは形状と色が異なる場合が有ります。

—————————————————

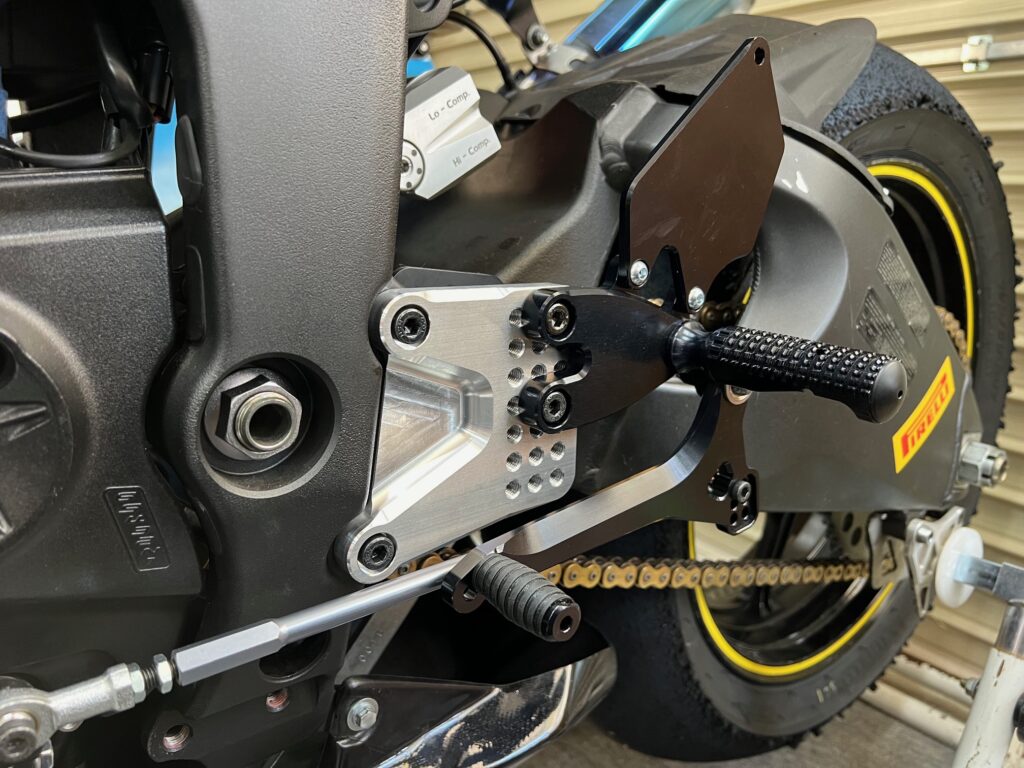

左側

ベースプレートとサブプレートを取り付けます。

ペダル、ステップバーを取り付けます。

シフトロッドをシフトペダルに取り付けます。

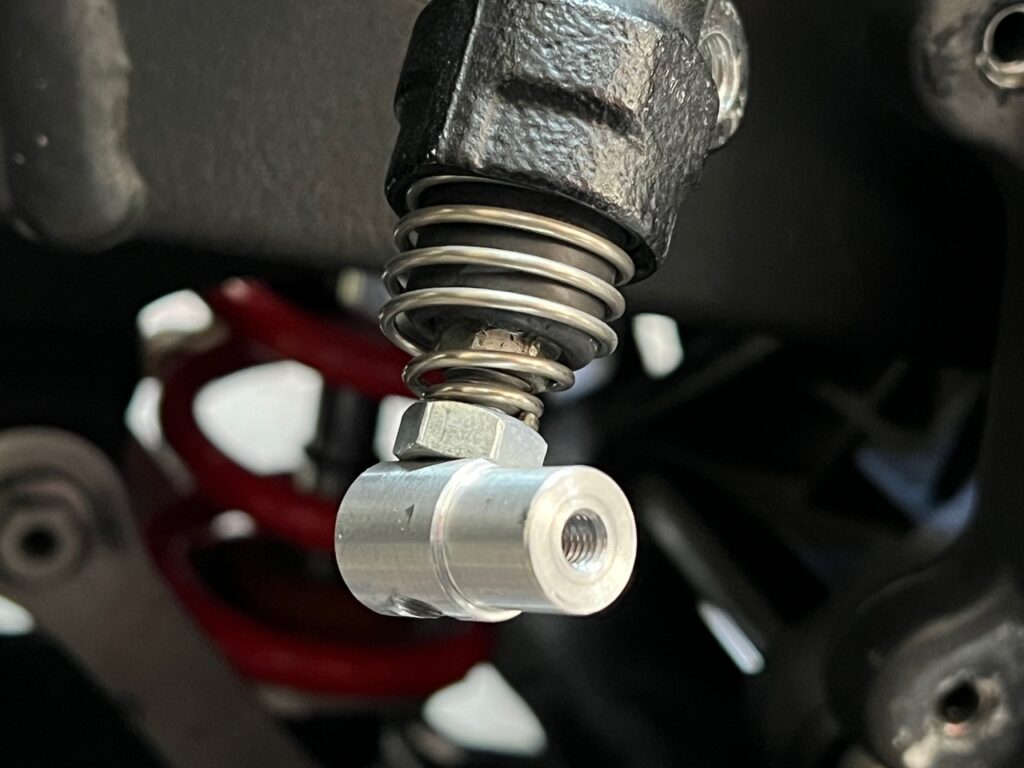

ポジションによって、付属のホーローを入れ替えて調整してください。

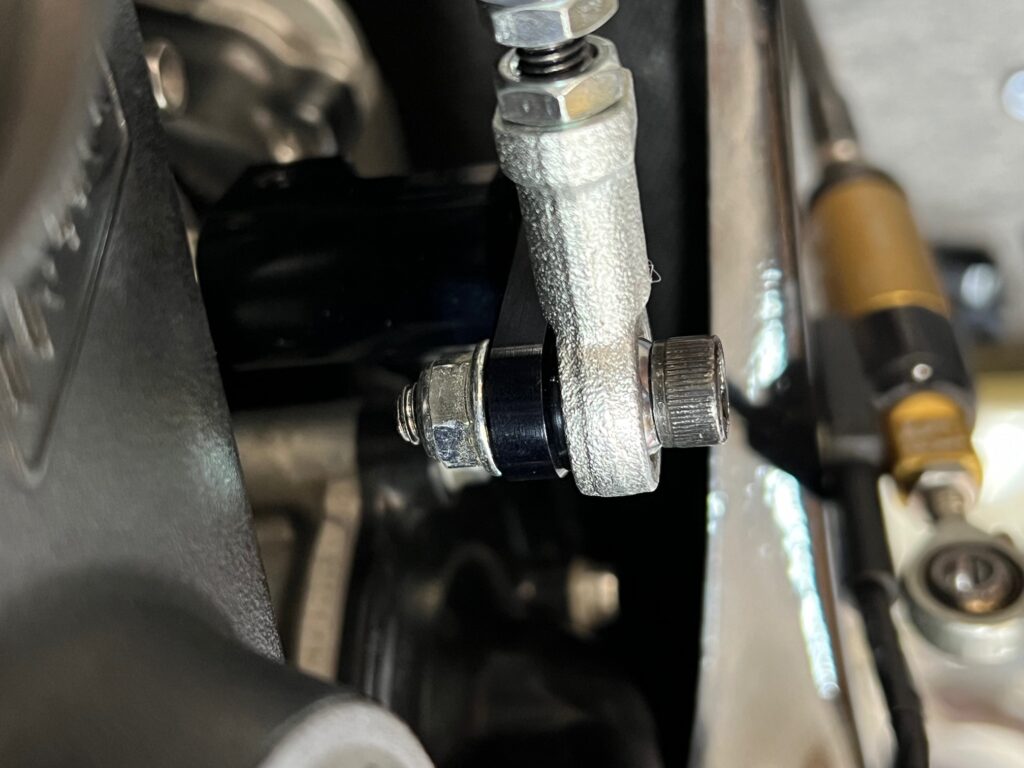

ギアアームにシフトロッドを取り付けます。

ギアアームを上側に取り付けると逆シフト、下側に取り付けると正シフトになります。

カウルに干渉する場合は削ってください。

—————————————————

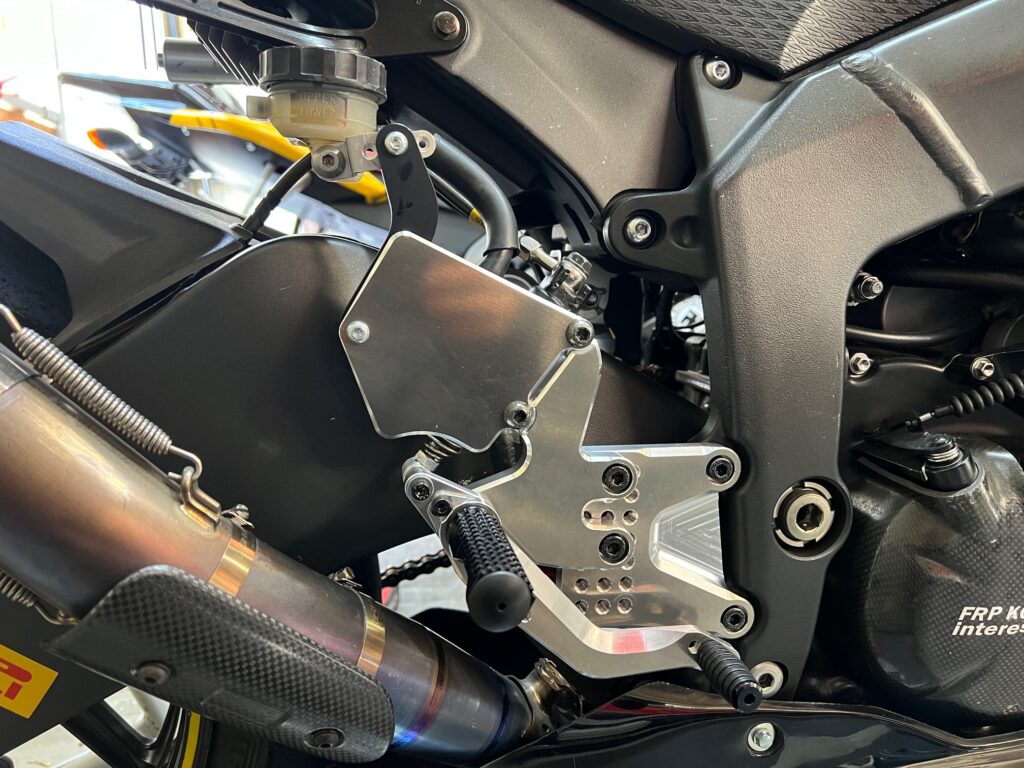

右側

マスターアダプターを取り付けます。

ベースプレートとサブプレートを取り付けます。

ヒールガードとマスターを取り付けます。

ステップバー、カラー⑩、ブレーキペダルの順番で取り付けます。

ブレーキペダルの調整は、ステップバーのボルト（C.S M8×50）を緩めた状態で、

ペダルの位置を決めたらC.S M5×10を2本締め、最後にC.S M8×50を締めてください。

リザーブタンクの位置は純正の状態で使用可能です。

ポジションによって、ホースの長さを変えて対応してください。

※写真の車両はリザーブタンクの位置を変更しています。

【製品写真】

オレンジ

黒
