ZX-25R/4R 20-

・レーシングバックステップ取り付け説明

—————————————————

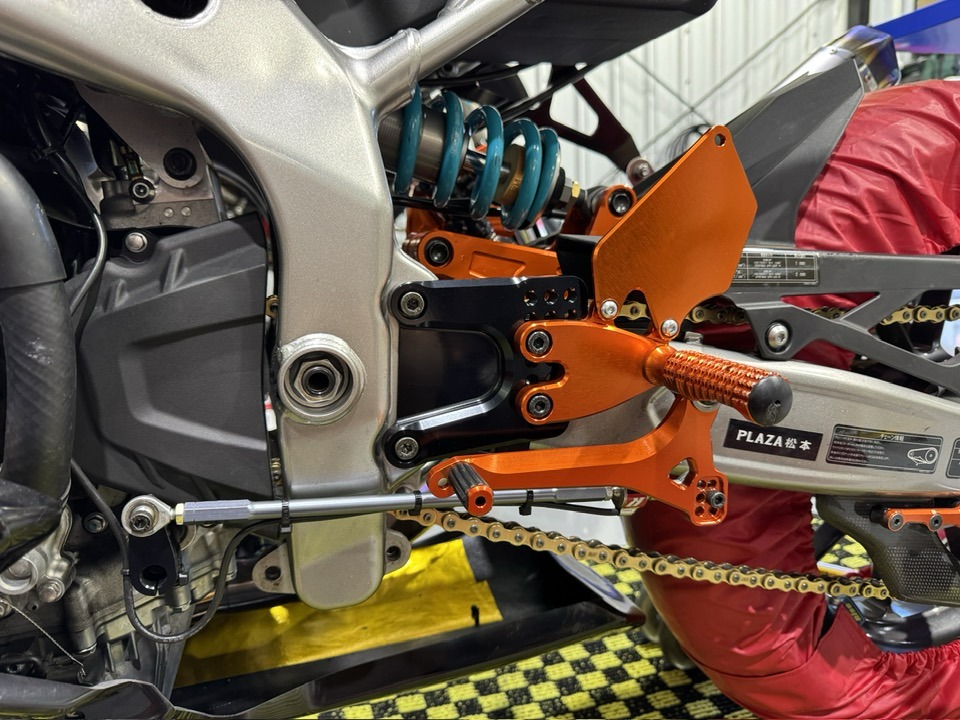

左側　【KQS無】

写真のように取り付けてください。

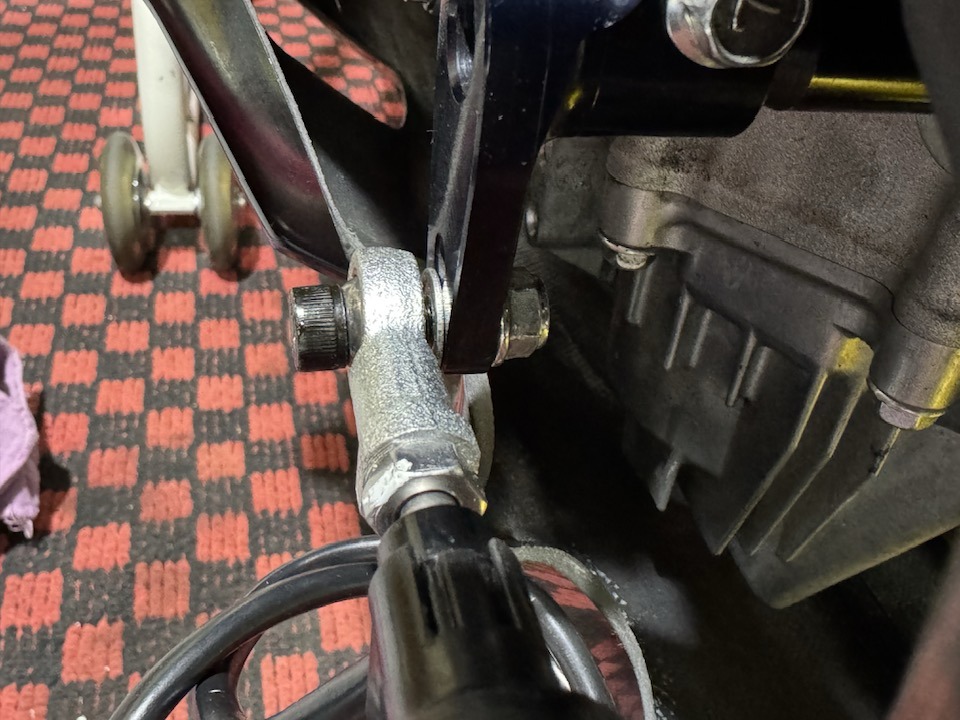

ギアアーム側は、CS M6×25、ロッドエンド、M6平座、ギアアーム、M6六角Uナット フランジ有

の順で締結します。

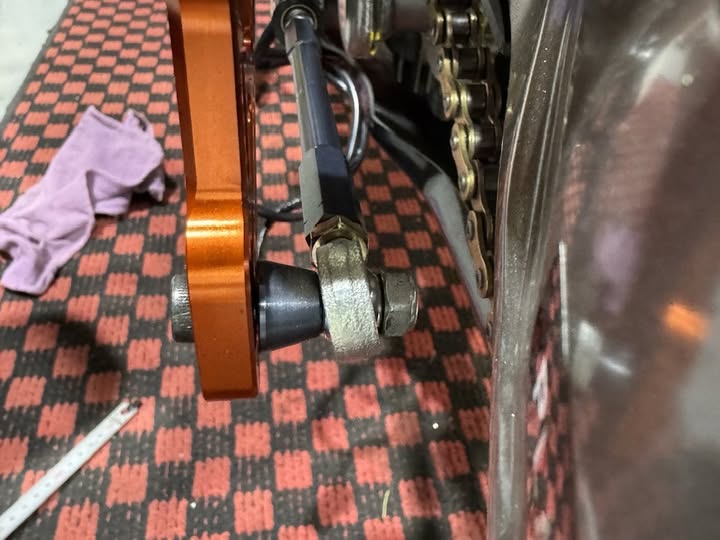

ペダル側は、CS M6×25、ペダル、カラーG、ロッドエンド、M6六角Uナット フランジ無

の順で締結します。

80～92backの時は、40ミリのホーロー、92～104backの場合、50ミリのホーローを使用してください。

ギアアームの入替で、正、逆シフト入替可能です。

—————————————————

左側　【KQS有】

写真のように取り付けてください。

ギアアーム側は、CS M6×25、ロッドエンド、M6平座、ギアアーム、M6六角Uナット フランジ有

の順で締結します。

ペダル側は、CS M6×25、ペダル、カラーG、ロッドエンド、M6六角Uナット フランジ無

の順で締結します。

KQS有用は、80～92backのみ対応です。104backの場合、要シフトロッド交換です。

ギアアームとシフター反応方向の入替で、正、逆シフト入替可能です。

—————————————————

左側　【aRacerシフター用】

写真のように取り付けてください。

ギアアーム側は、CS M6×25、ロッドエンド、M6平座、ギアアーム、M6六角Uナット フランジ有

の順で締結します。

ペダル側は、CS M6×25、ペダル、カラーG、ロッドエンド、M6六角Uナット フランジ無

の順で締結します。

aRacerシフター用は、80～92backのみ対応です。104backの場合、要シフトロッド交換です。

ギアアームとシフター反応方向の入替で、正、逆シフト入替可能です。

—————————————————

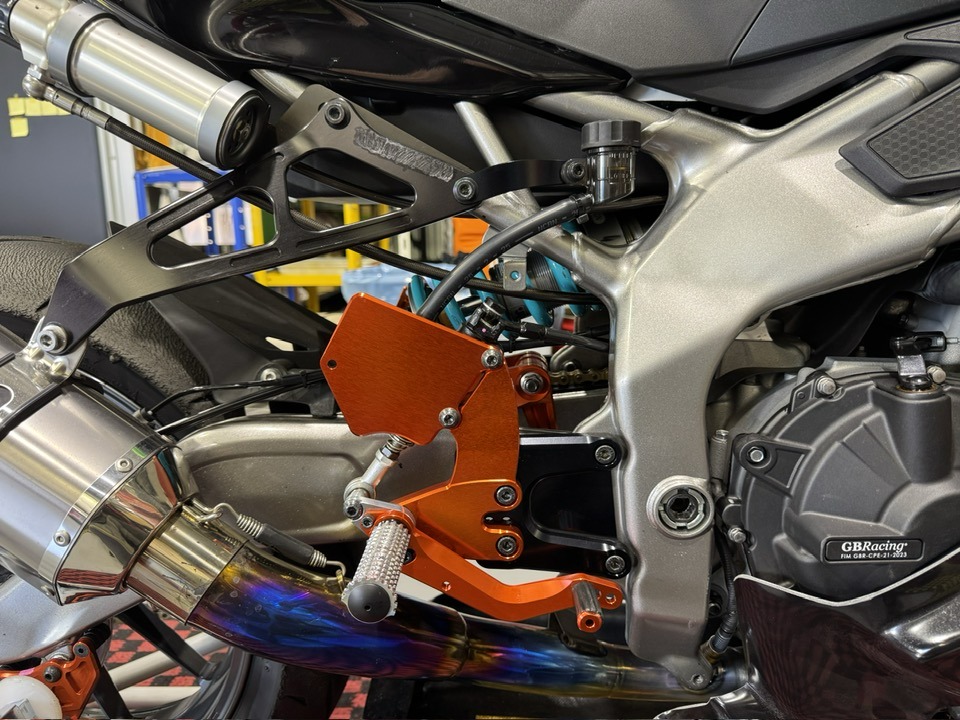

右側

写真のように取り付けてください。

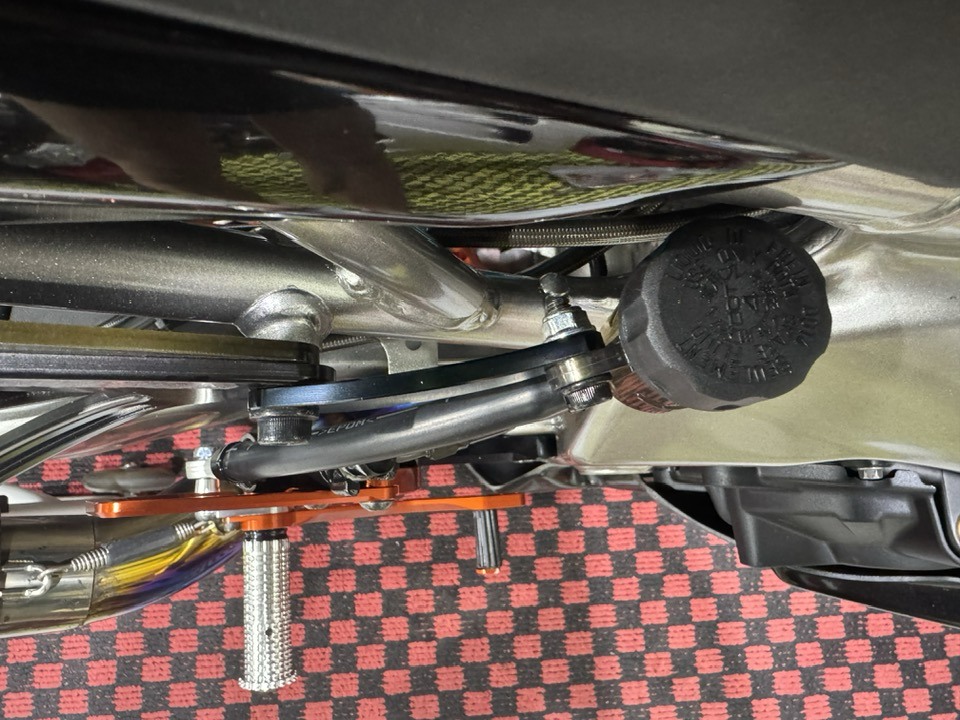

リザーバータンクは、ニッシンの95007を推奨します。

ホースの長さは、ポジションによって変わりますので、余裕をもって取り付けてください。

タンクステーは、干渉しないように内側へ曲げてください。

—————————————————

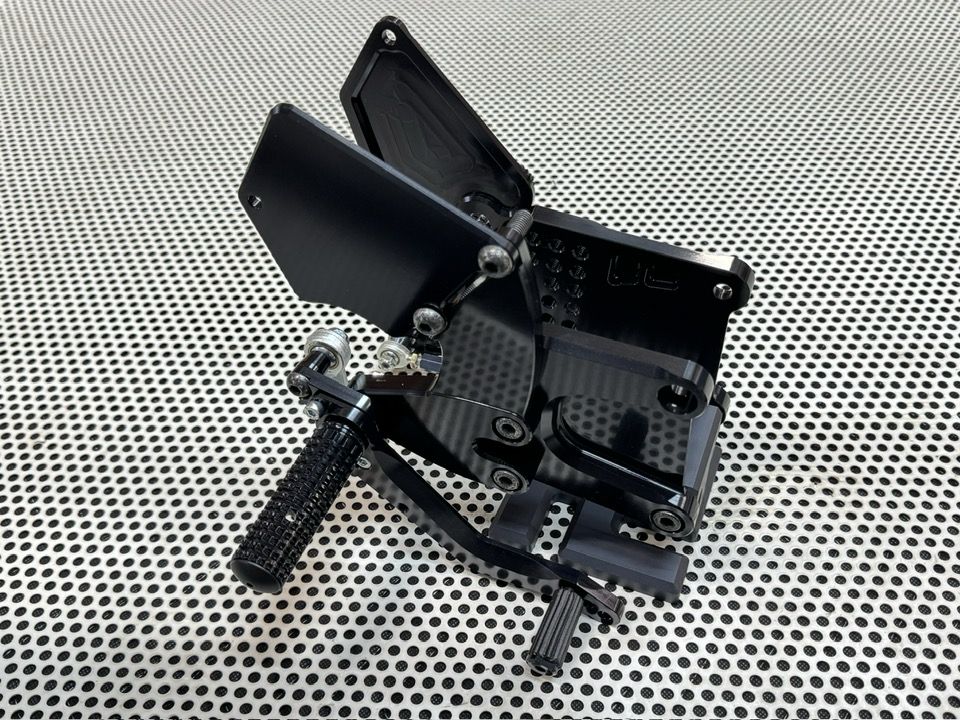

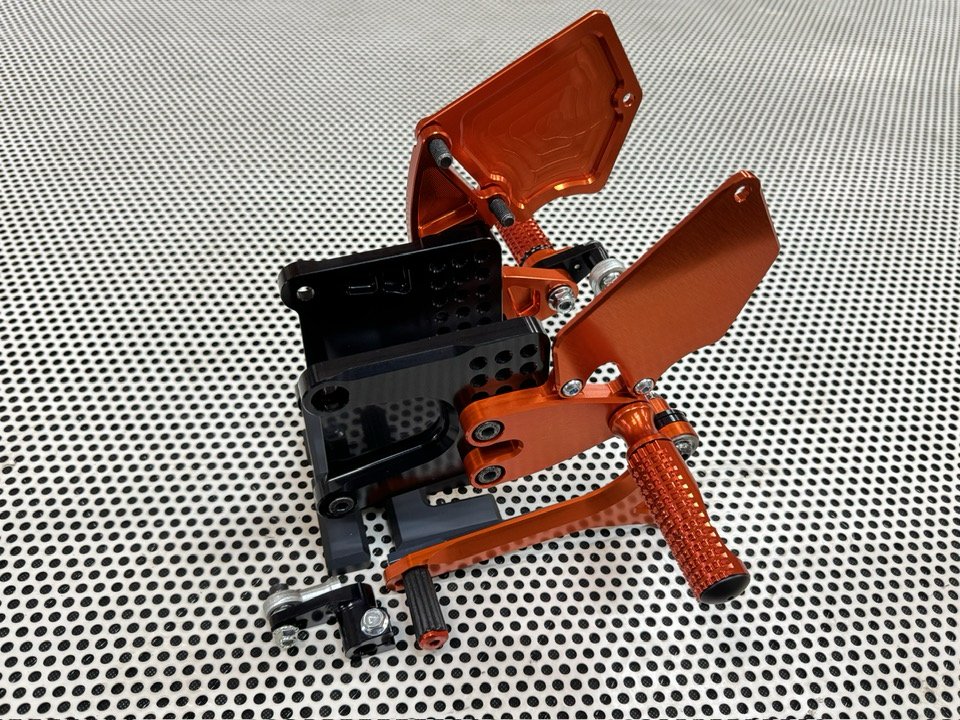

【製品写真】

————————————————————

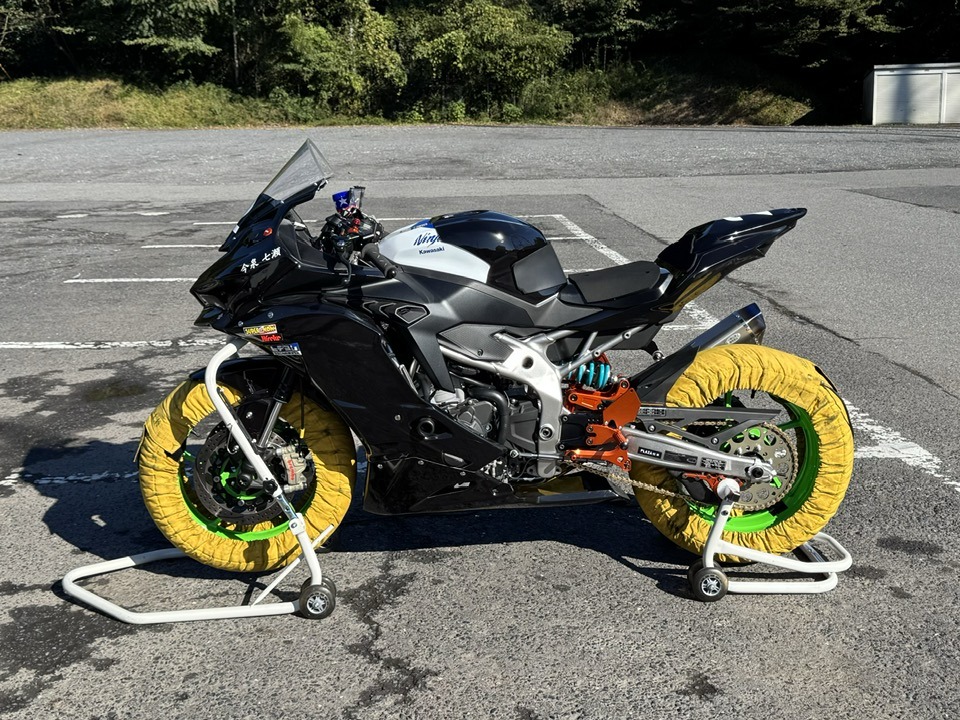

【取り付け写真】
