ZX-25R/4R 20-

・STDバックステップ取り付け説明

—————————————————

左側

・ヒールガードの取り付け

ベースプレート裏側にヒールガードを固定します。（ネジロック）

・ベースプレートの固定

フレームとベースプレートの間には、カラー⑩（T=5）を挟みます。

・正シフト（KQS有り）

写真を参考にカラー等を取り付けて下さい。

矢印の3か所はネジロックを使用してください。

・逆シフト（KQS有り）

逆シフト用ステーと、逆シフト用リンクを取り付けます。

逆シフト用リンクに刻印されている矢印が車体外側になり、上になるようにしてください。

写真を参考にカラー等を取り付けてください。

シフターのセンサーにロッドエンドを取り付けます。

ネジ込み量は10ミリにして下さい。

矢印の3か所はネジロックを使用してください。

・KQS無し

正シフト

逆シフト

—————————————————

右側

・ベースプレートの組み立て

純正のブレーキスイッチからナット部分のみを取り外し、

ブレーキスイッチステーに取り付けます。

・マスターシリンダー

マスターアダプターBを取り付けます。

平らな面を、ナット側に向けます。

ペダルの高さは、好きな位置に調整してください。

・ブレーキスイッチの取り付け

ブレーキスイッチのスプリングをバネポストに引っ掛け、

ベースプレートをフレームに固定します。

矢印の4か所はネジロックを使用してください。

—————————————————

【製品写真】

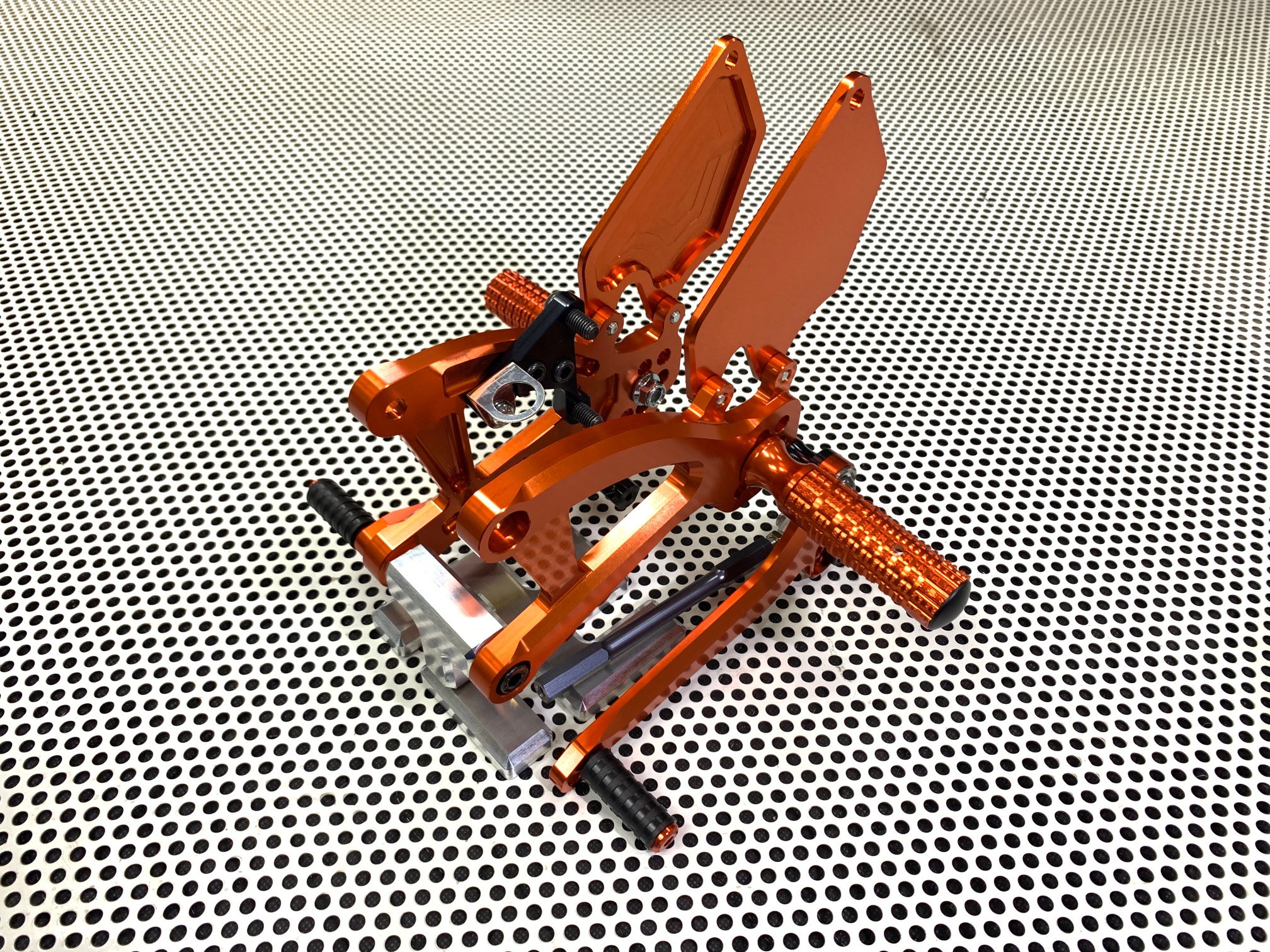

・正シフト

・正シフト

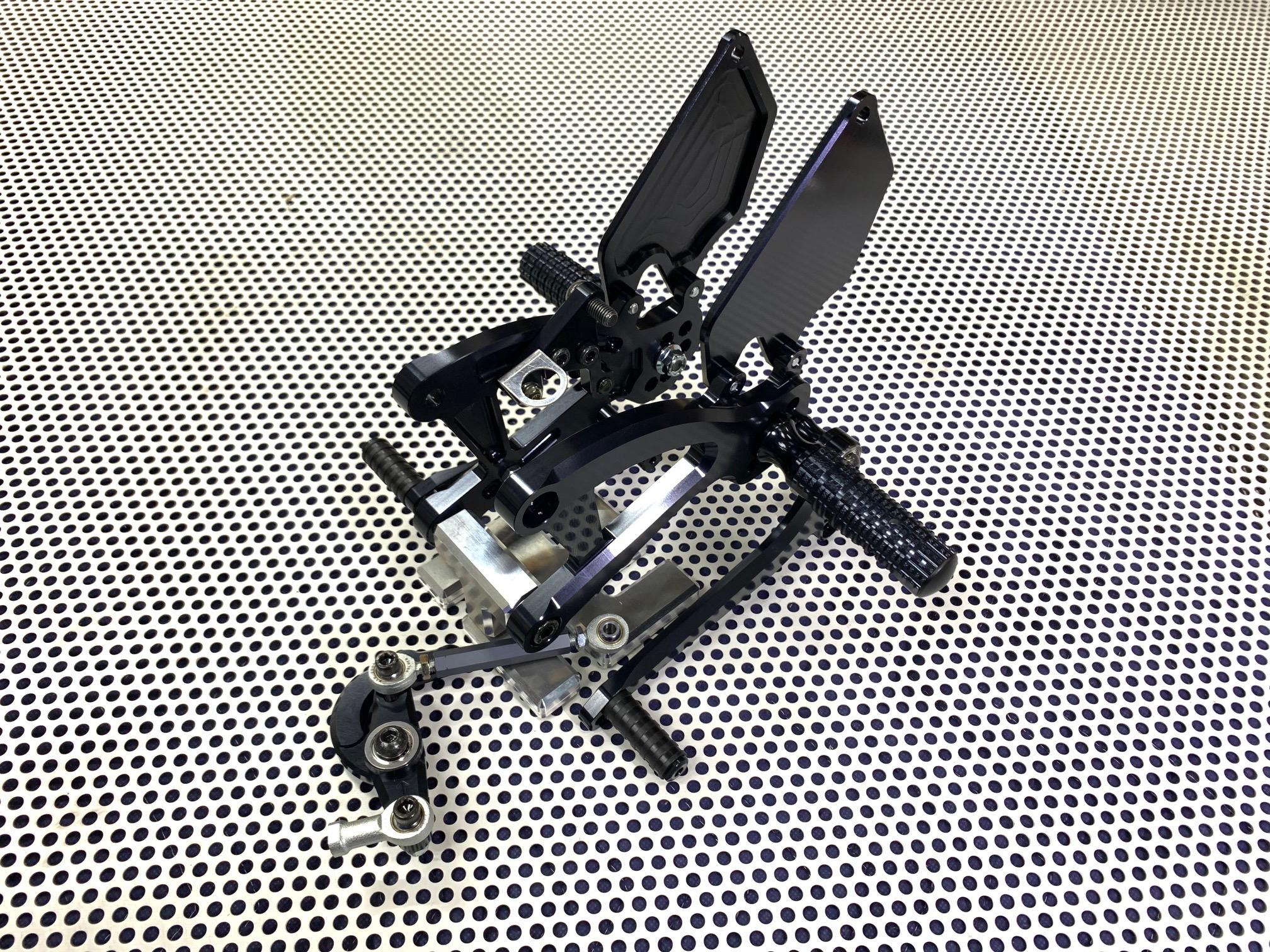

・逆シフト

・逆シフト

————————————————————

【取り付け写真】

・逆シフト

・
