Z900RS 18-

・STDバックステップ取り付け説明

※試作品での撮影の為、製品とは形状と色が異なる場合が有ります。

——————————

左側（正シフト）

・ギアアーム周辺の部品交換

正シフトの場合、ギアアームは純正をそのまま使用します。

製品に付属している左ホーロ―L=35を取り付けてください。

・プレートの組み立て

写真のように取り付けます。

——————————

左側（逆シフト）

逆シフトの場合、ギアアームは付属している物を使用します。

画像のように取り付けてください。

——————————

右側

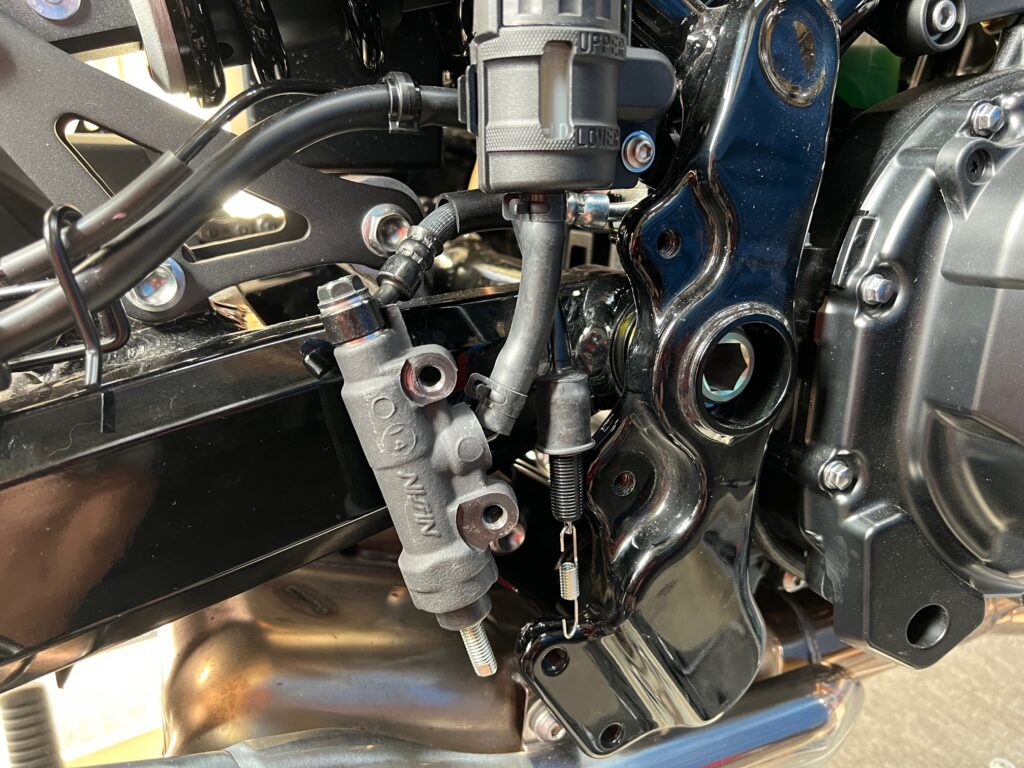

・純正部品の取り外し

写真の状態まで純正部品を取り外します。

・マスターシリンダー

リターンスプリングを取り付け、マスターアダプターを取り付けます。

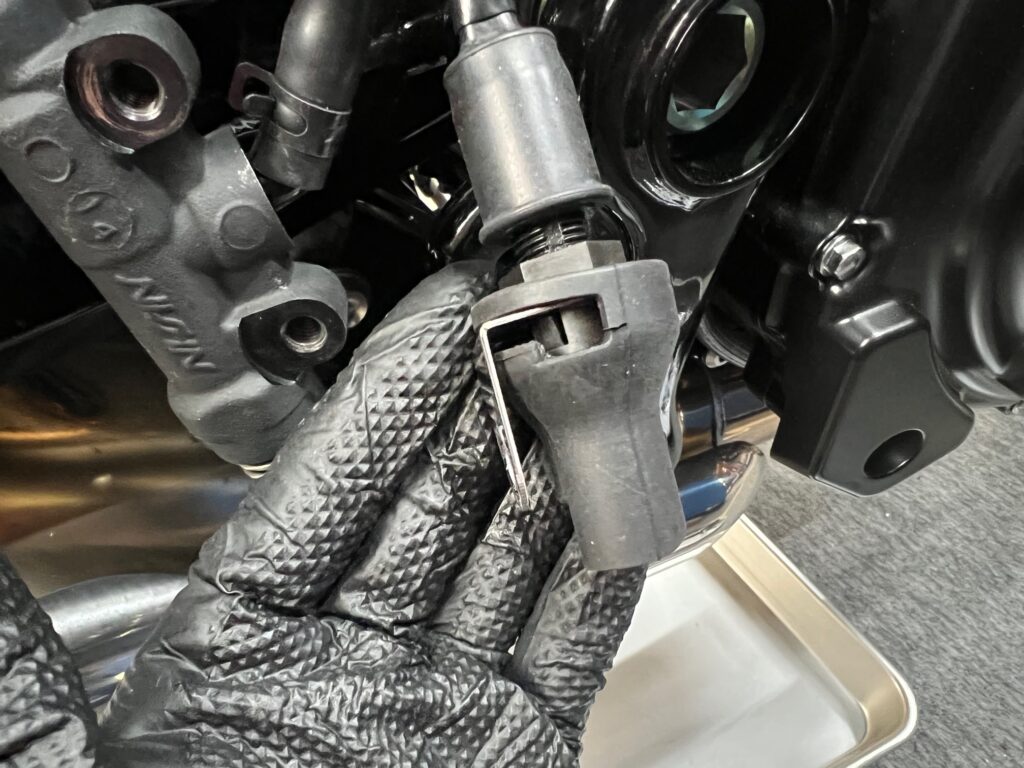

・ブレーキスイッチ

純正のゴムカバーを取り付けます。

プラスチックの純正部品を、付属のブレーキスイッチステーに取り付けますが、

一度ネジを全て外し、ステーに差し込み、またネジを締めてください。

こうしないとプラスチックの部分が傷みます。

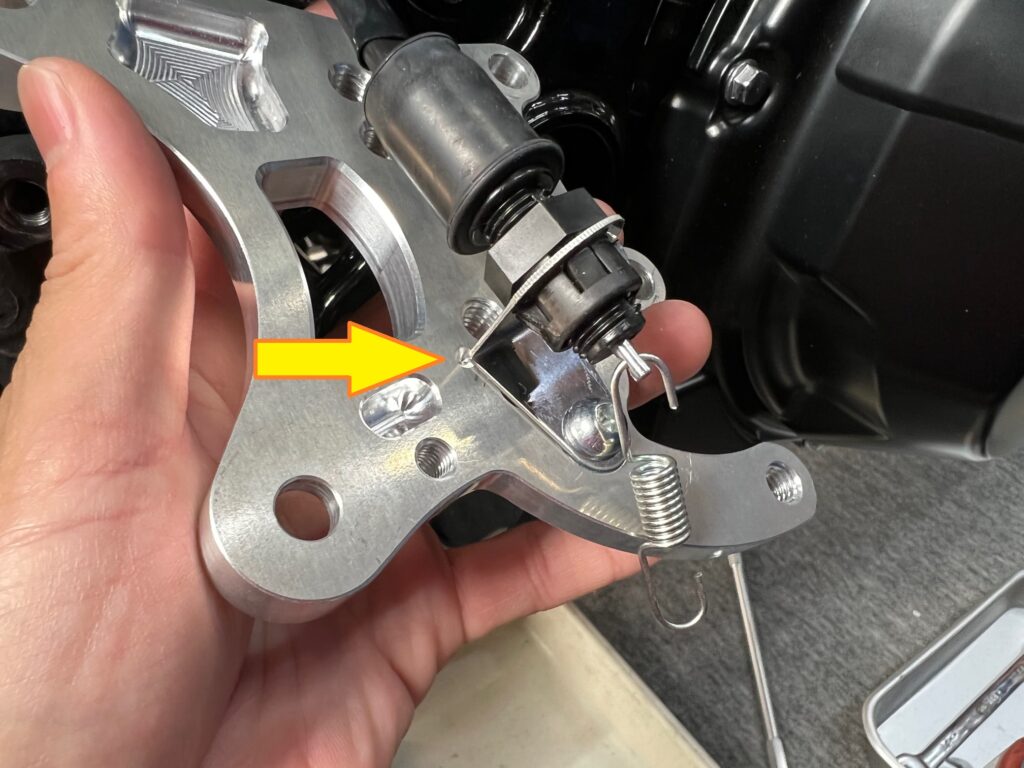

ステーをベースプレートに固定します。

ベースプレートに、Φ2ほどの目印が有りますので、その部分とステーの端を

おおよそ合わせるようにしてねじを締めてください。

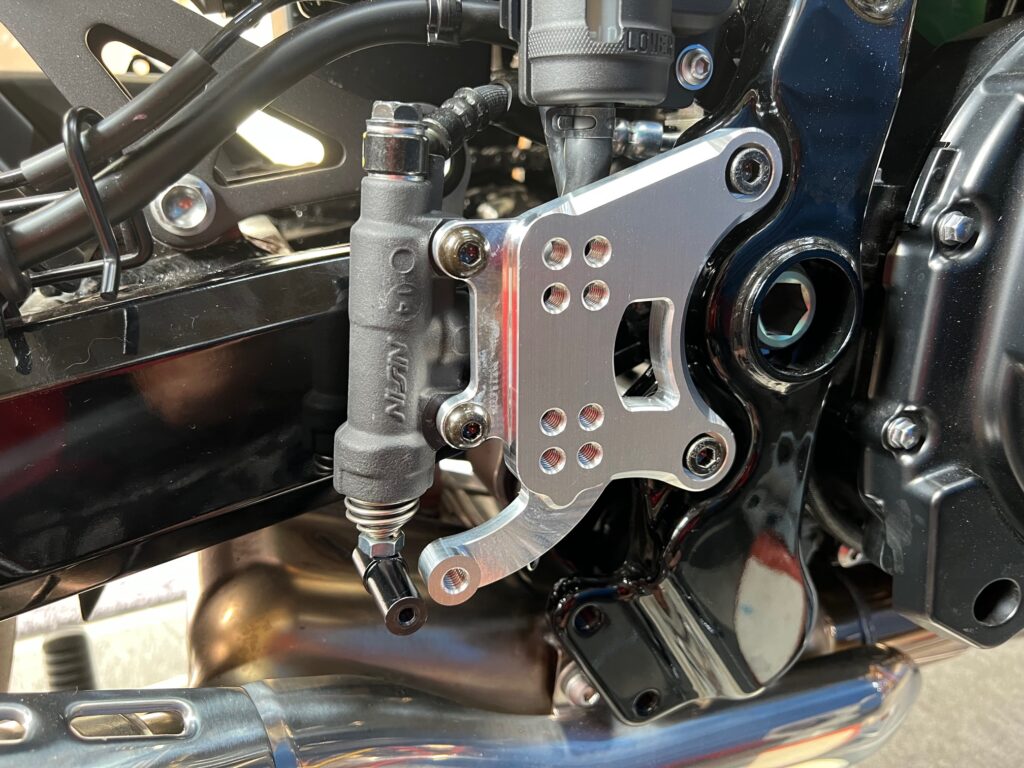

・ベースプレートの取り付け

ベースプレートを取り付け、マスターシリンダーも固定します。

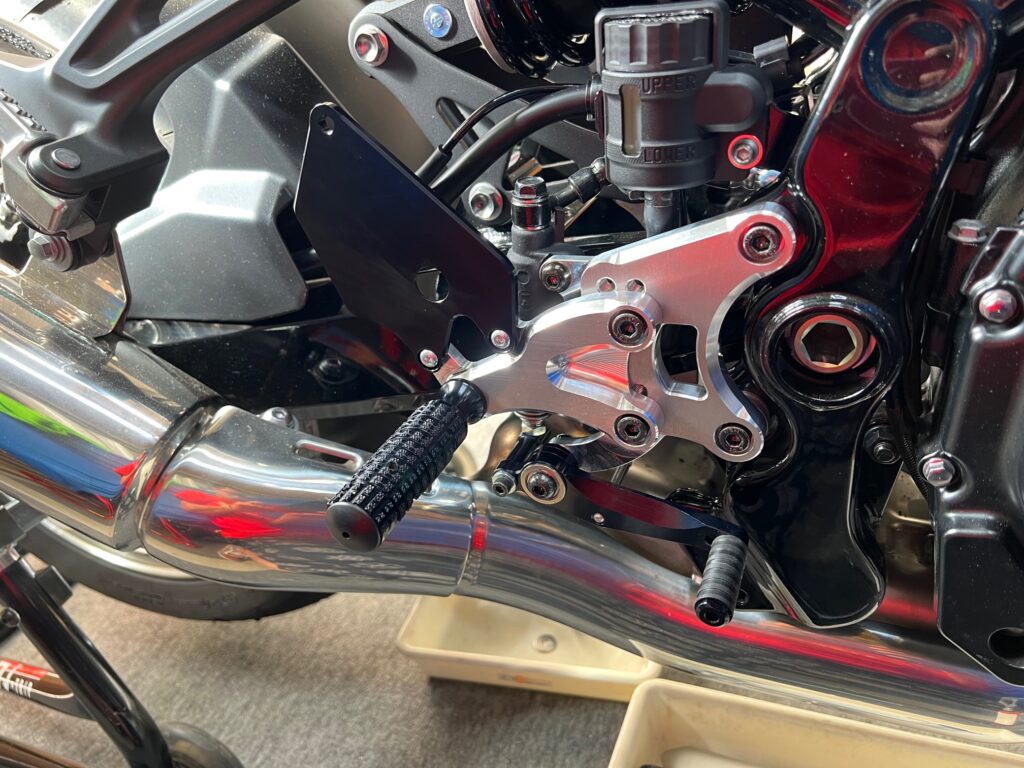

・ブレーキペダルの取り付けと、ブレーキスイッチの調整

写真のように取り付けます。

この時点で、ブレーキスイッチの高さ調整を行ってください。

※ペダルやスイッチステーを付けたり外したりして高さ調整をしますので、

大変です。

スイッチの調整が終わったら、残りのサブプレート等を取り付けて完成です。

——————————

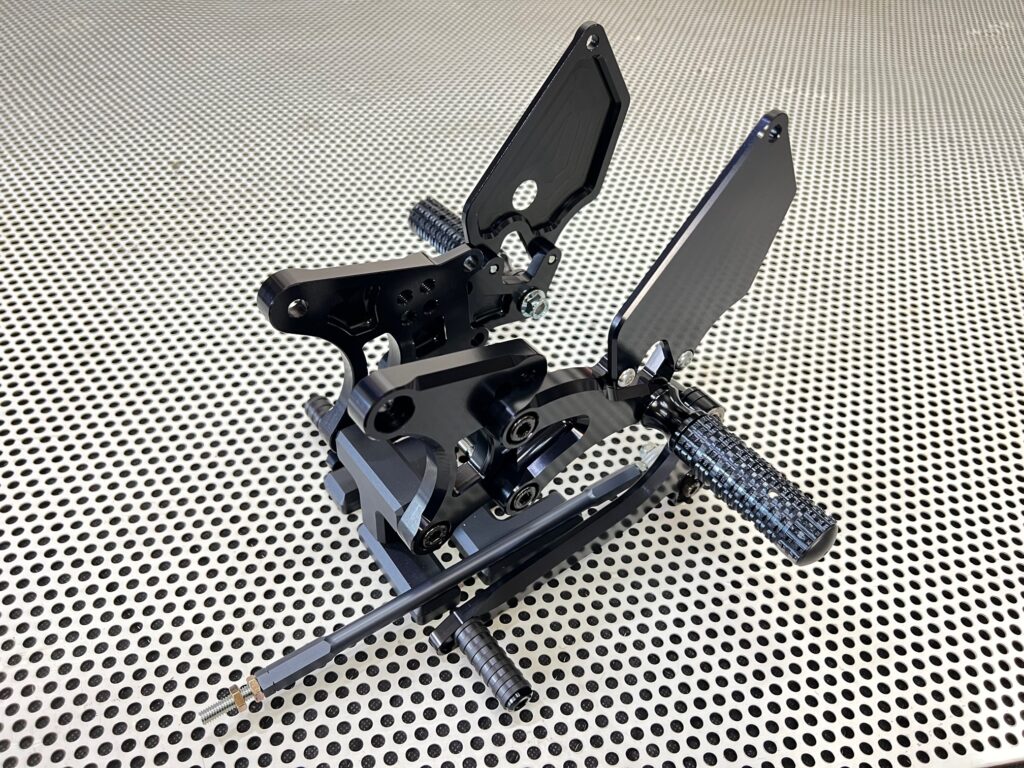

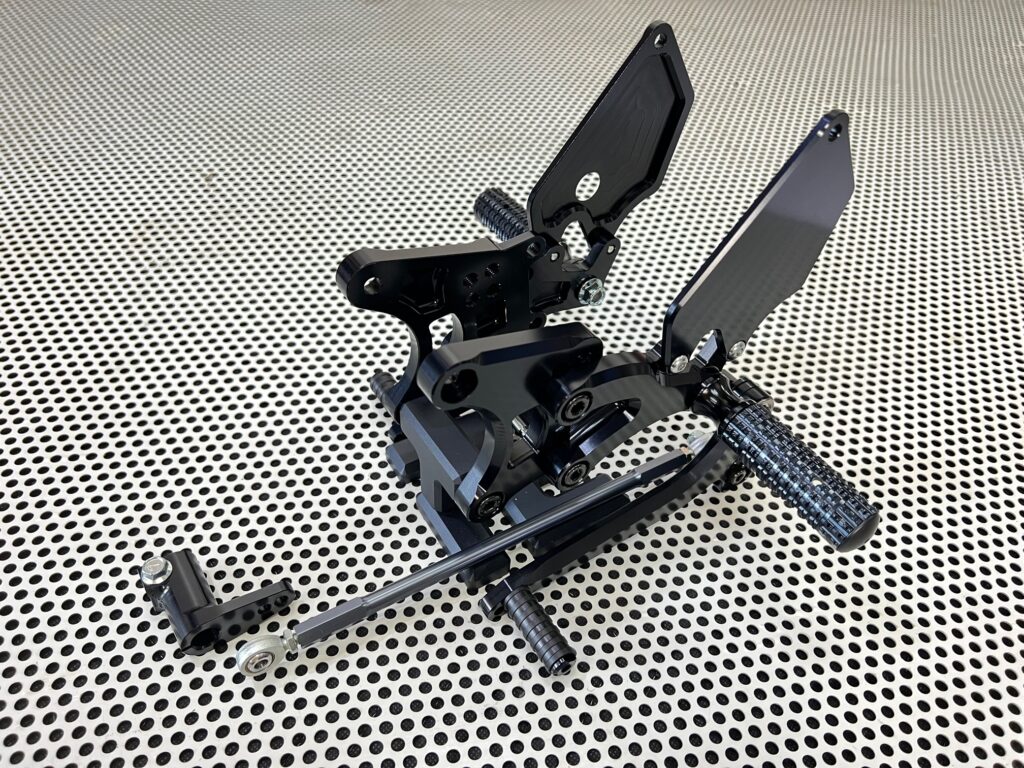

【製品写真】

・逆シフト

・正シフト

——————————

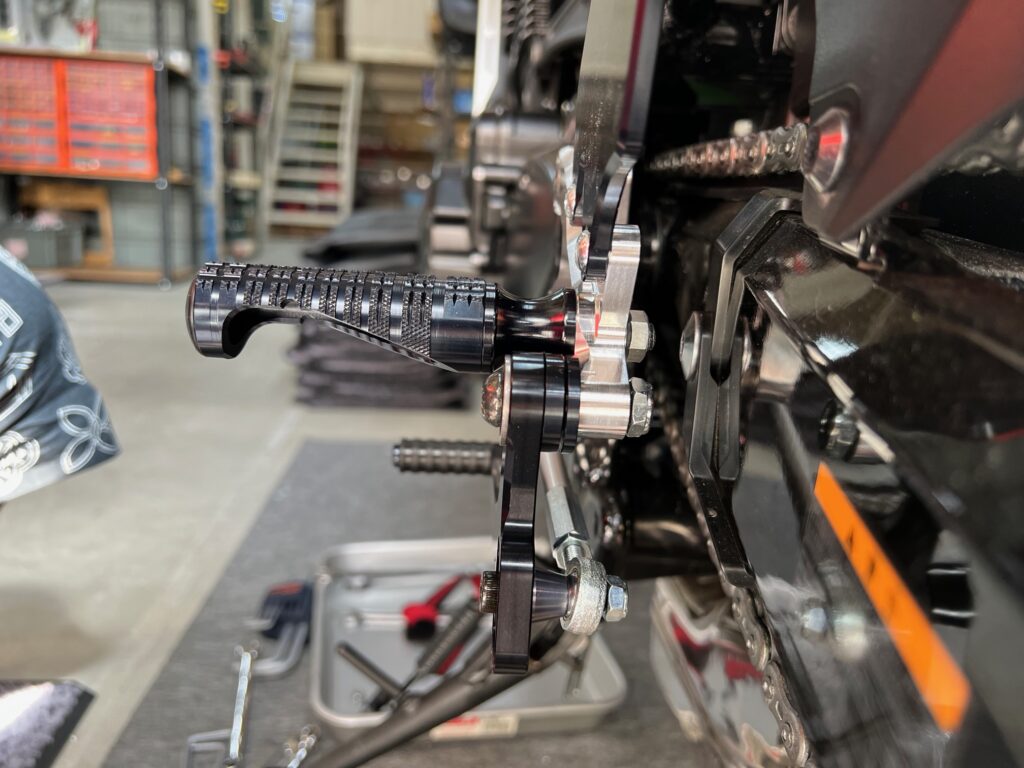

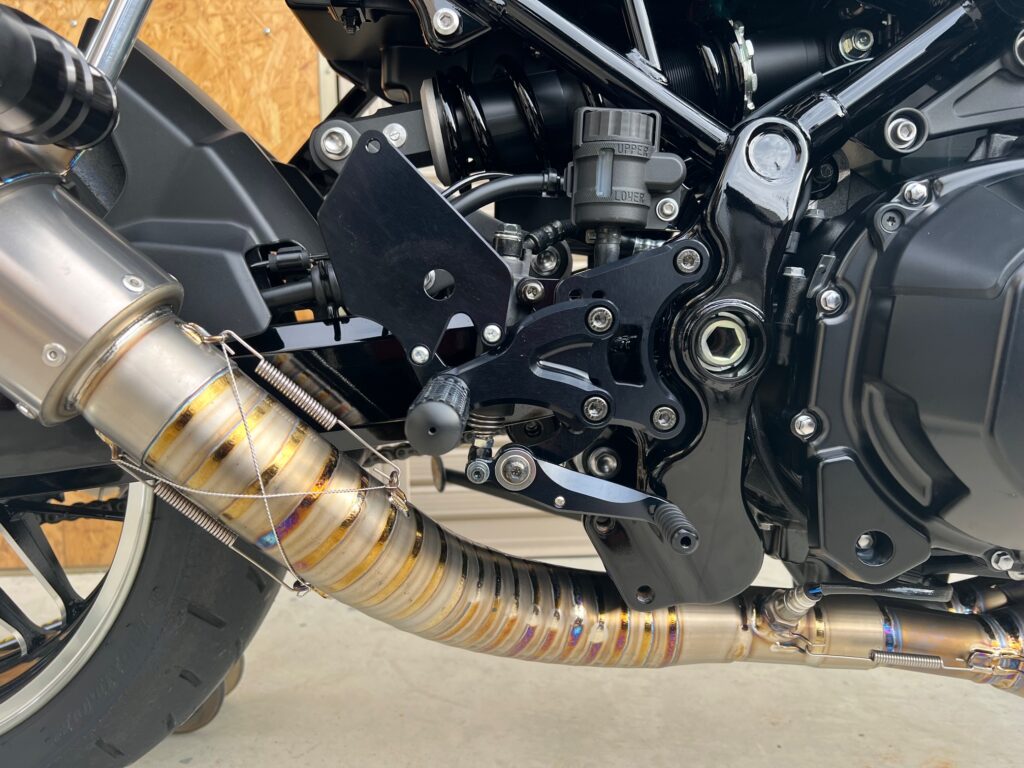

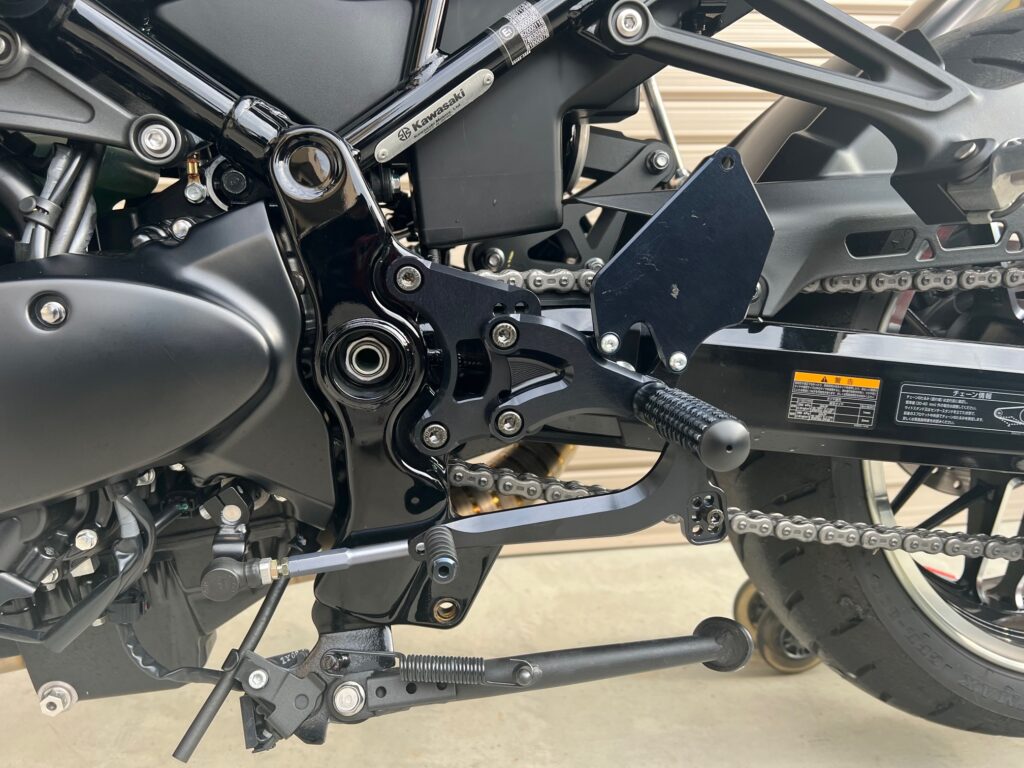

【取り付け写真】
