YZF-R6 17-

・レーシングバックステップ取り付け説明

※試作品での撮影の為、製品とは形状と色が異なる場合が有ります。

—————————————————

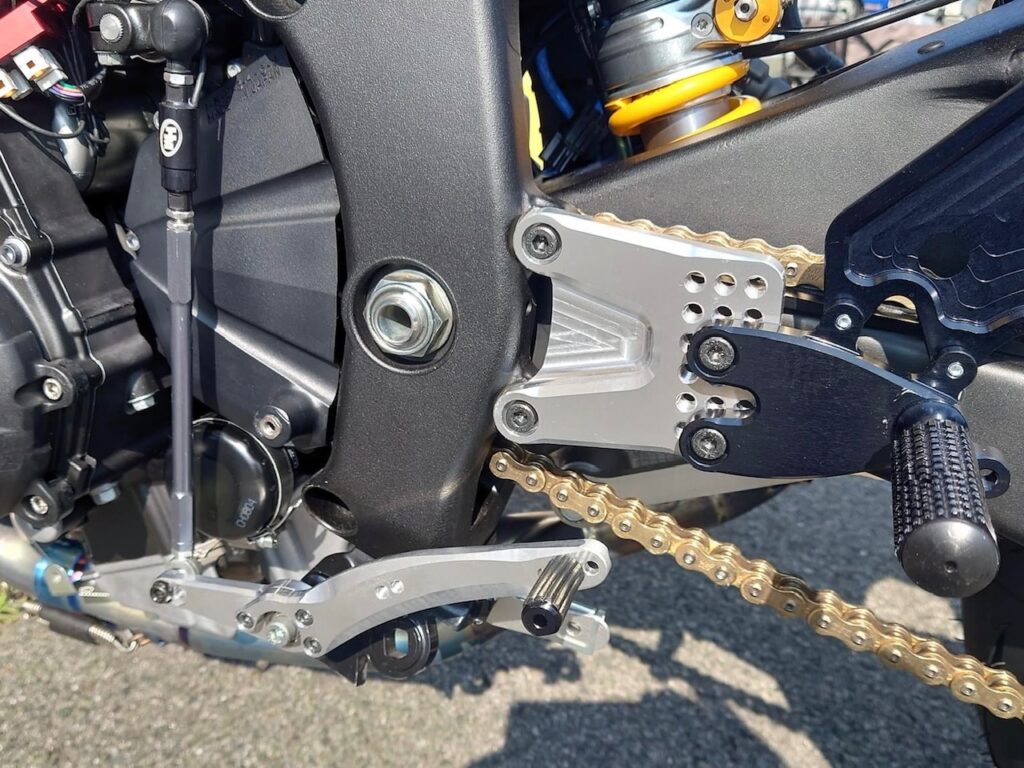

左側

ベースプレート、サブプレート、ステップバーを取り付けます。

シフトペダルを取り付けます。

根元には、必ずΦ8シムを入れてください。

シフトロッドをシフトペダルに取り付けます。

根元にはカラーA（T=4）を入れます。

ギアアームの向きを入れ替える事で、正、逆シフトに対応しています。

シフターのセンサーは、正、逆シフトによって切り替えてください。

—————————————————

右側

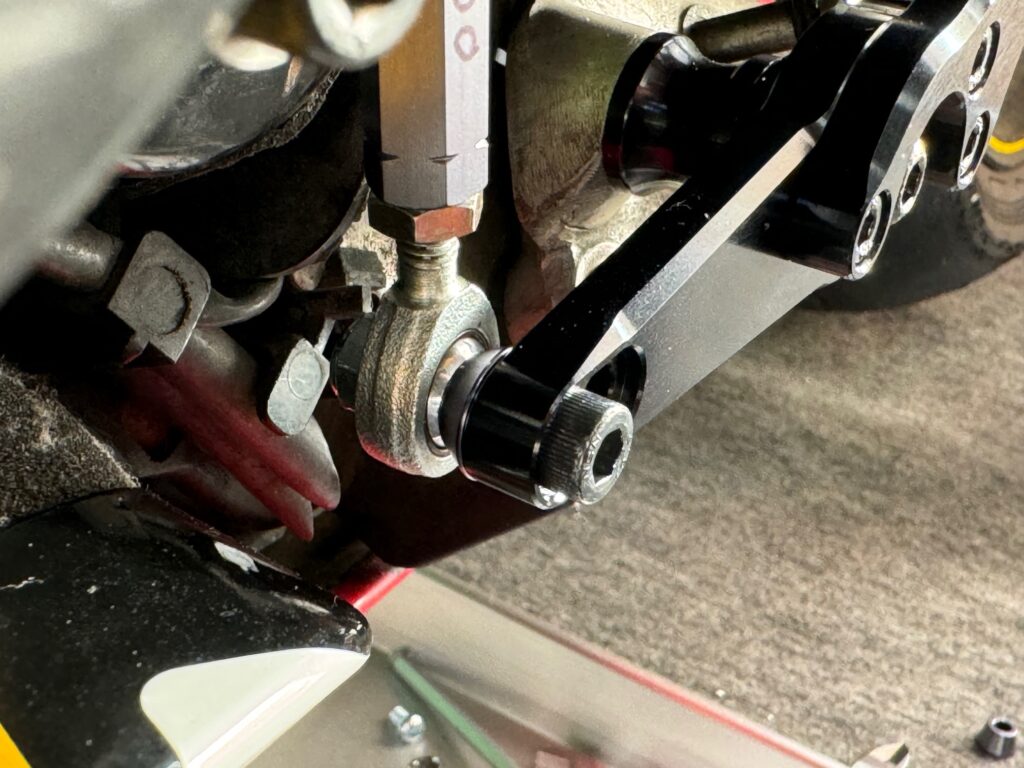

マスターシリンダーにロッドエンドを取り付けます。

※リターンスプリングはオプションです。

ベースプレートとサブプレートを取り付けます。

マフラーステーには、純正のゴムブッシュとカラーを移植してください。

ステップバー、カラー⑩、ブレーキペダルの順番で取り付けます。

ブレーキペダルの調整は、ステップバーのボルト（C.S M8×50）を緩めた状態で、

ペダルの位置を決めたらC.S M5×10を2本締め、最後にC.S M8×50を締めてください。

リザーブタンクステーですが、そのままの状態だと足に当たります。

マスターシリンダー固定のボルトをしっかりと締結した後に、内側へ手で曲げてください。

リザーブタンクは、C.S M5×25、平座、Uナットで取り付けます。

ホースの長さは適当に変えて対応してください。

ヒールガードを取り付けて完成です。

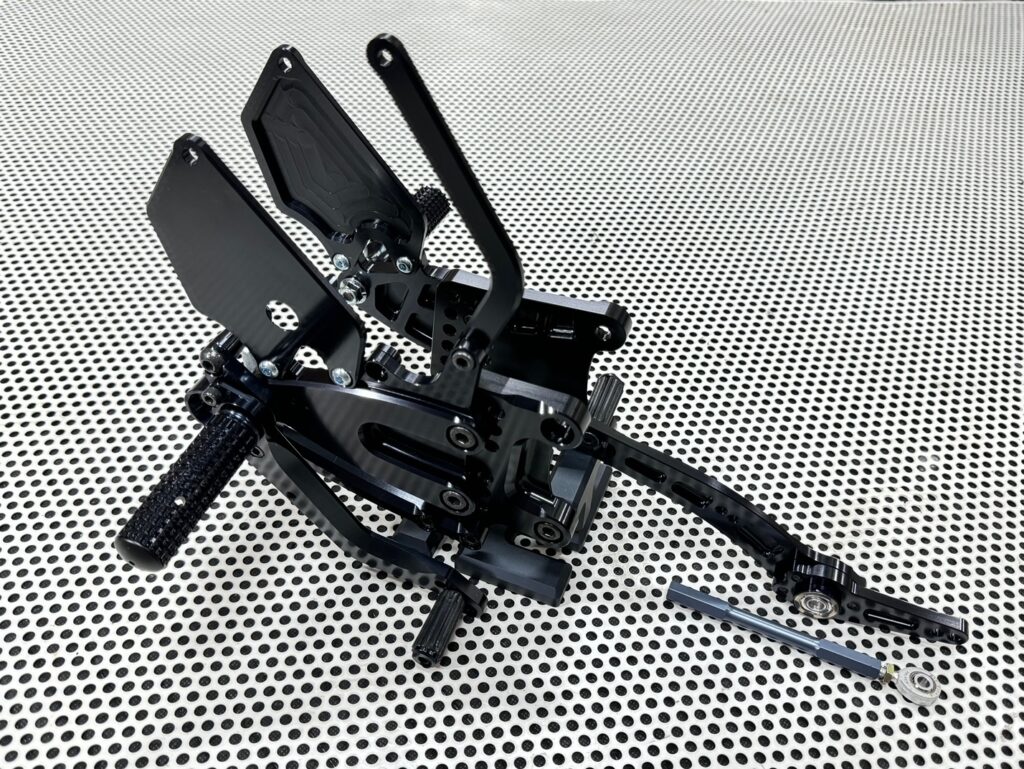

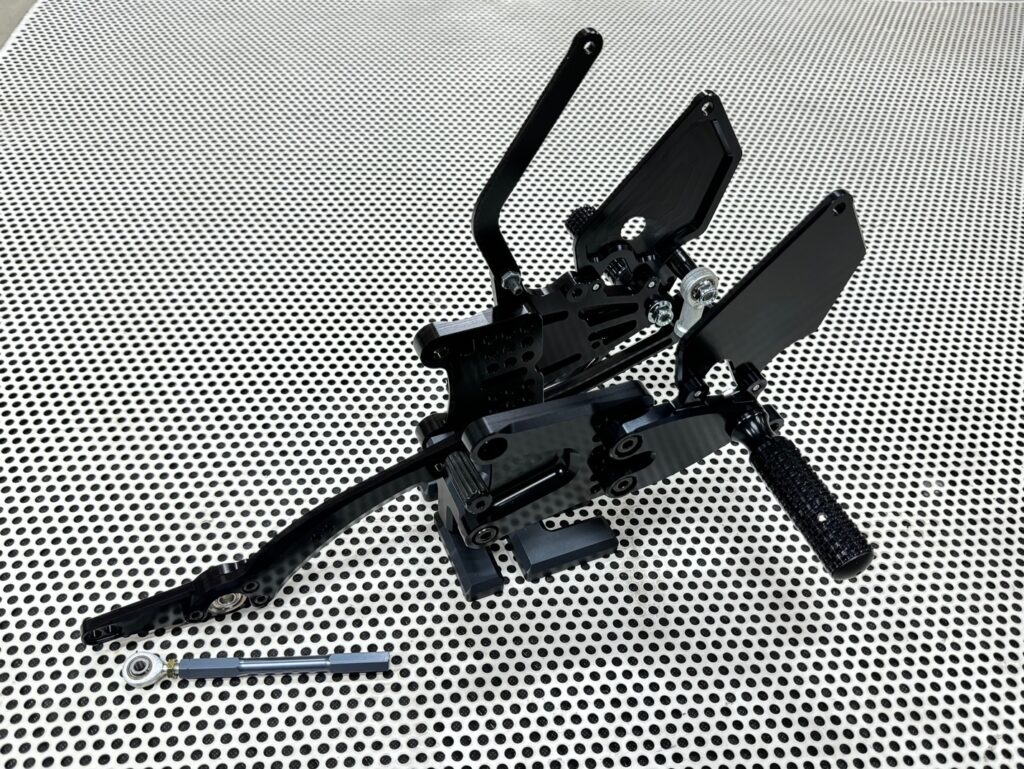

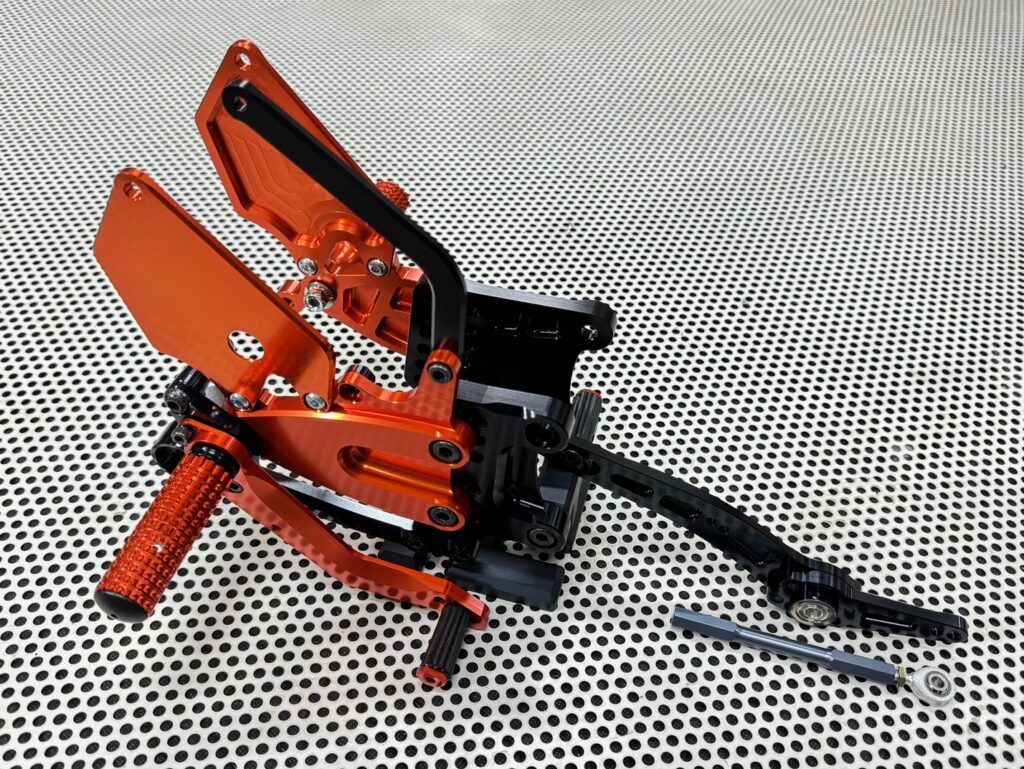

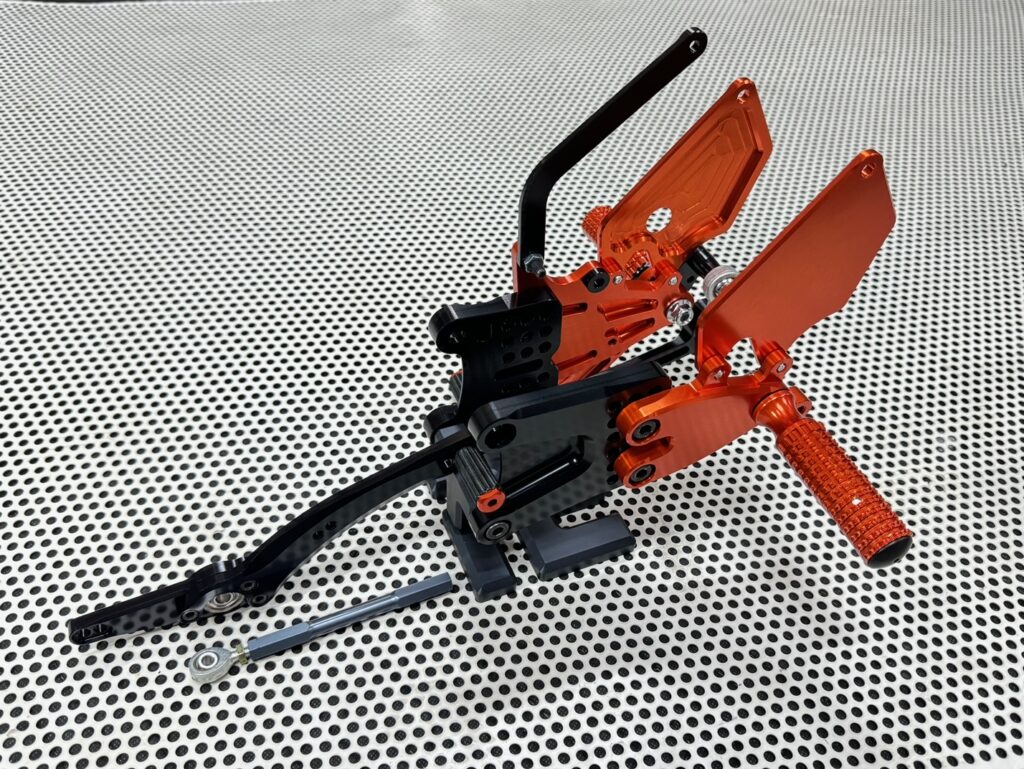

【製品写真】
