YZF-R6 06-16

・レーシングバックステップ取り付け説明

※試作品での撮影の為、製品とは形状と色が異なる場合が有ります。

—————————————————

左側

ベースプレート、サブプレート、ステップバーを取り付けます。

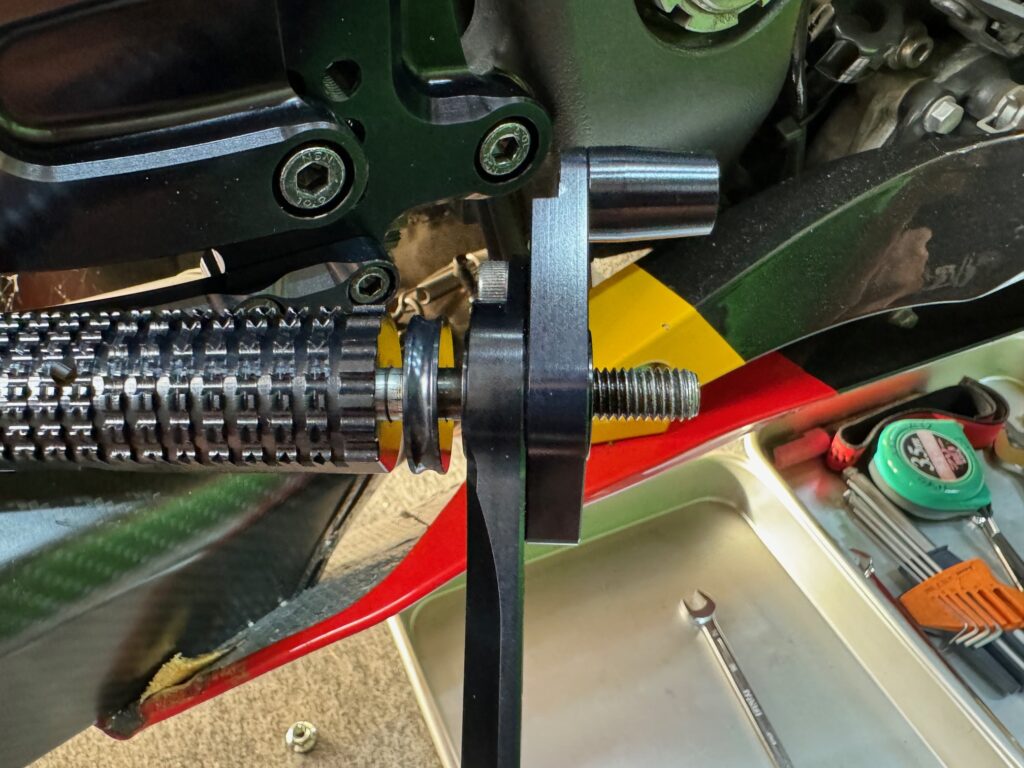

シフトペダルを取り付けます。

根元には、必ずΦ8シムを入れてください。

ギアアームの根元には、カラー②（T=10）を入れ、C.S M6×30で締結します。

シフトロッドをシフトペダルに取り付けます。

根元にはカラーG（T=9）を入れます。

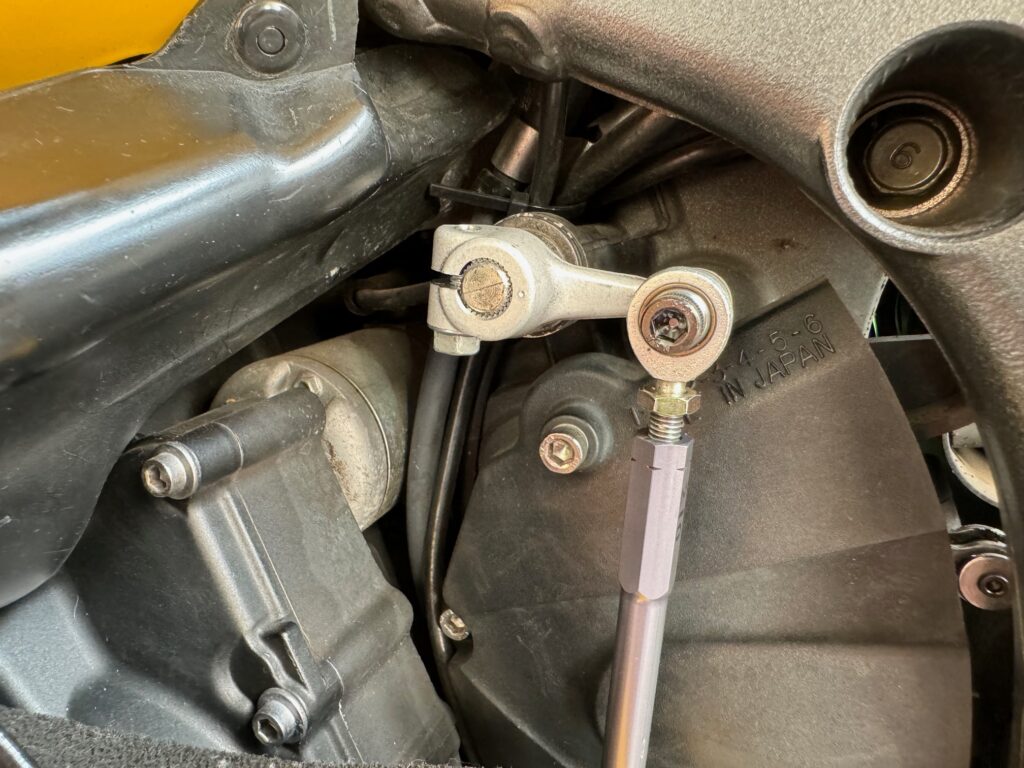

この状態で正シフトです。

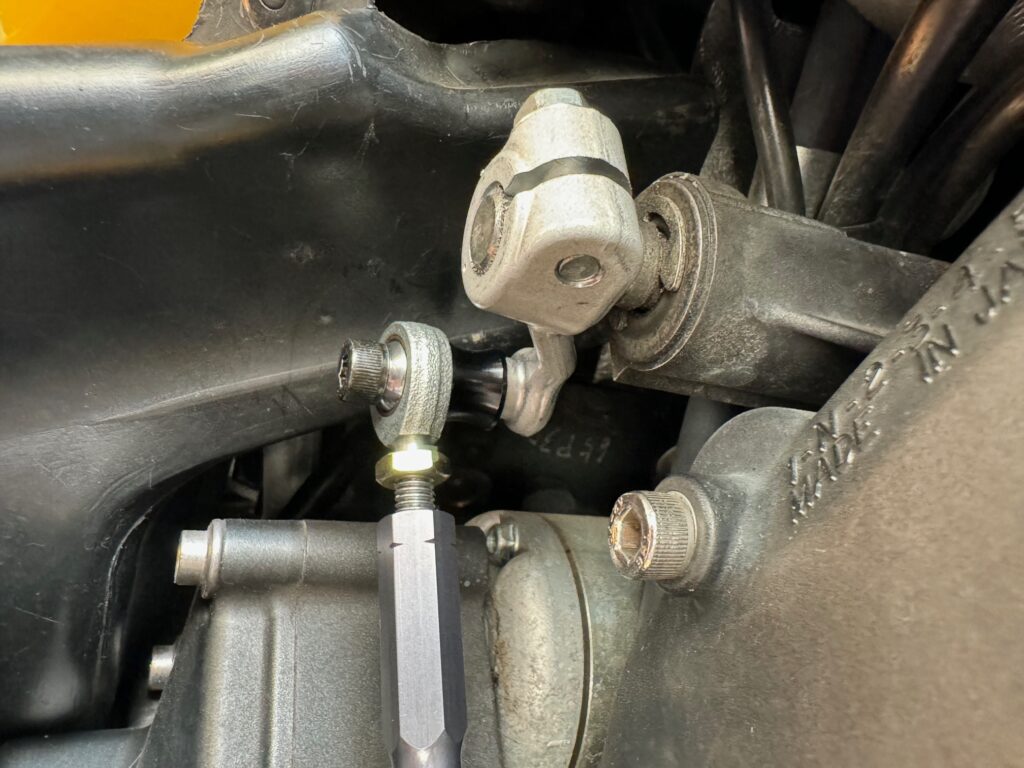

ギアアームの向きを入れ替えると逆シフトになります。

—————————————————

右側

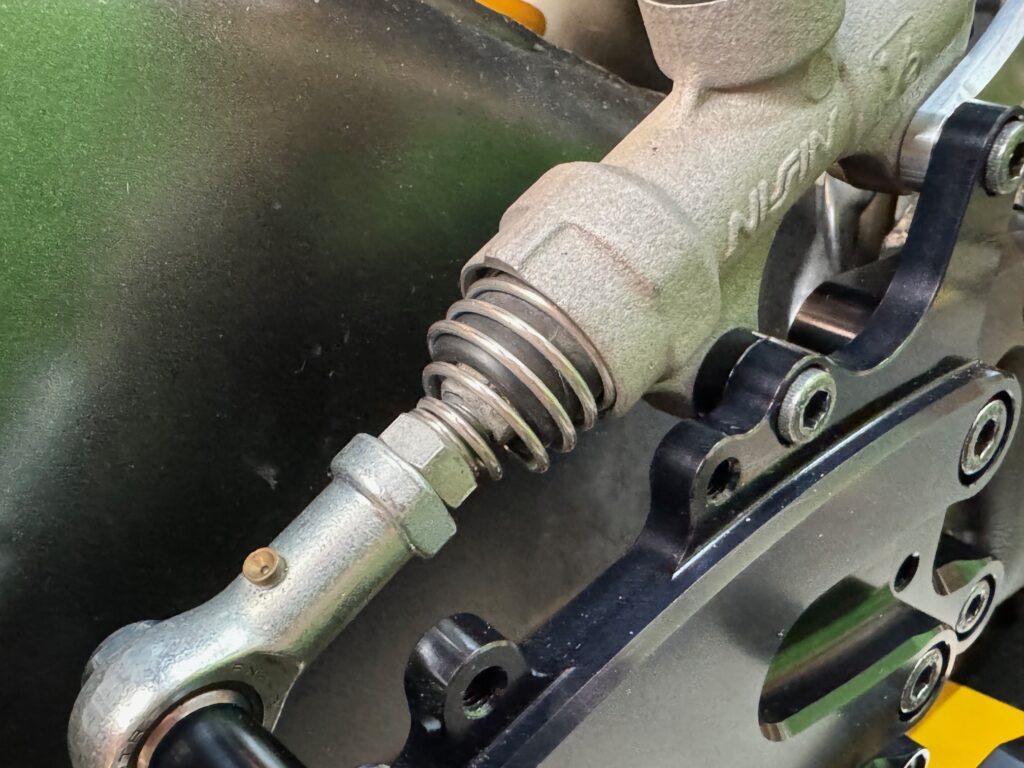

マスターシリンダーにロッドエンドを取り付けます。

※リターンスプリングはオプションです。

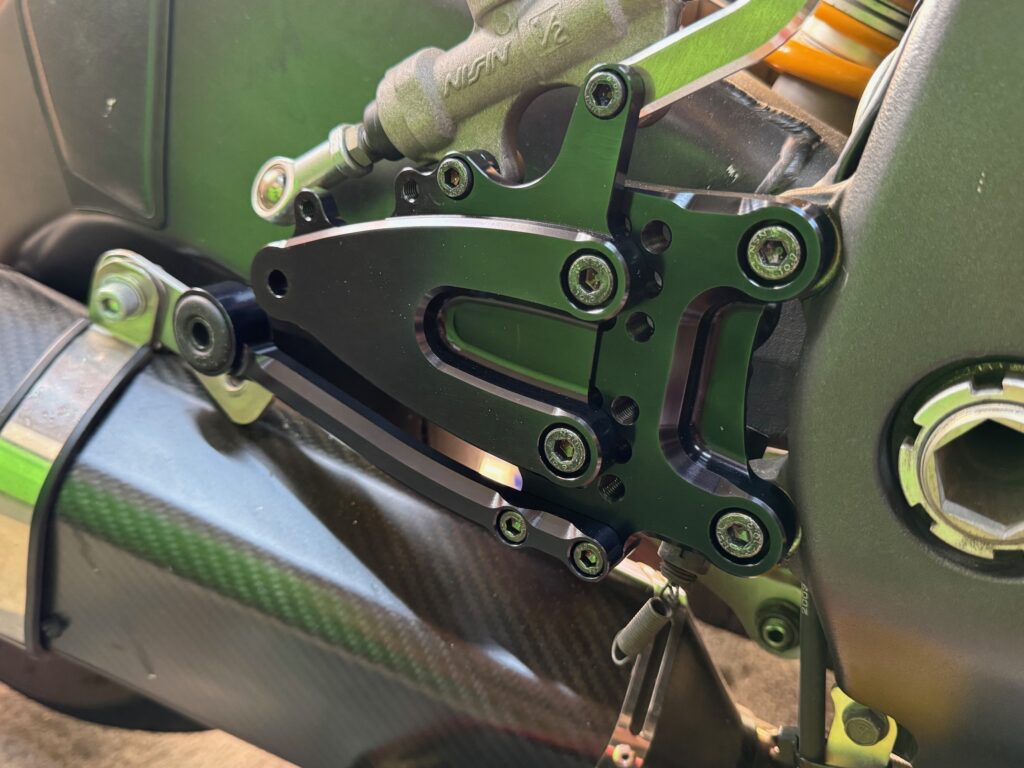

ベースプレートとサブプレートを取り付けます。

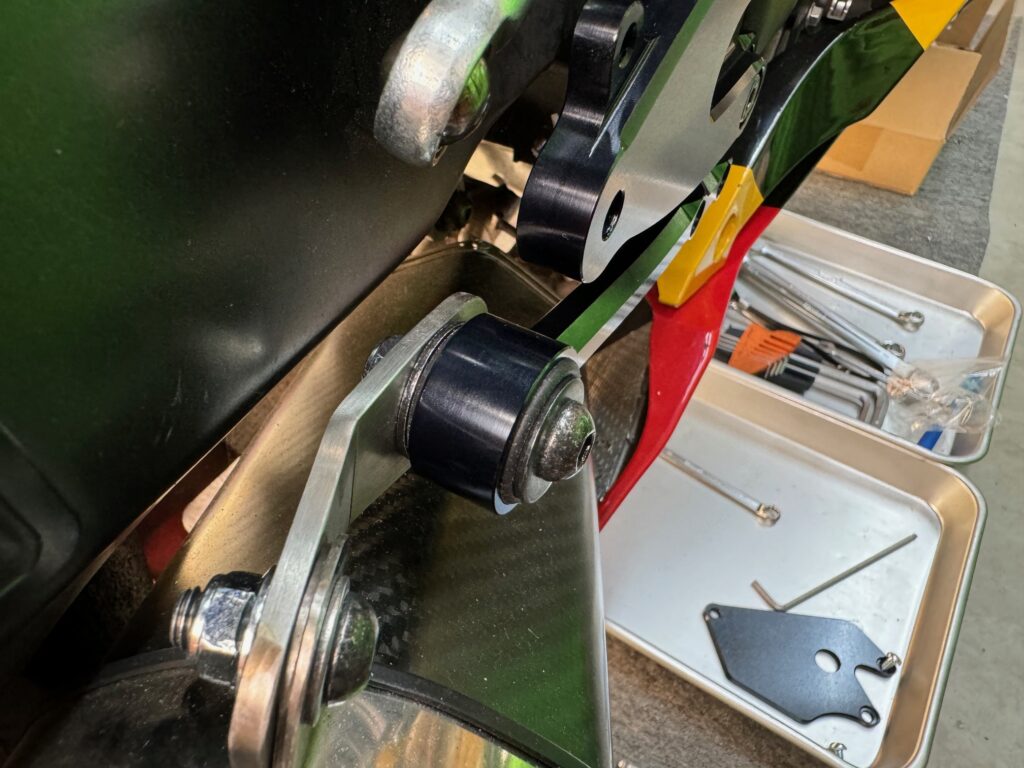

マフラーステーには、純正のゴムブッシュとカラーを移植してください。

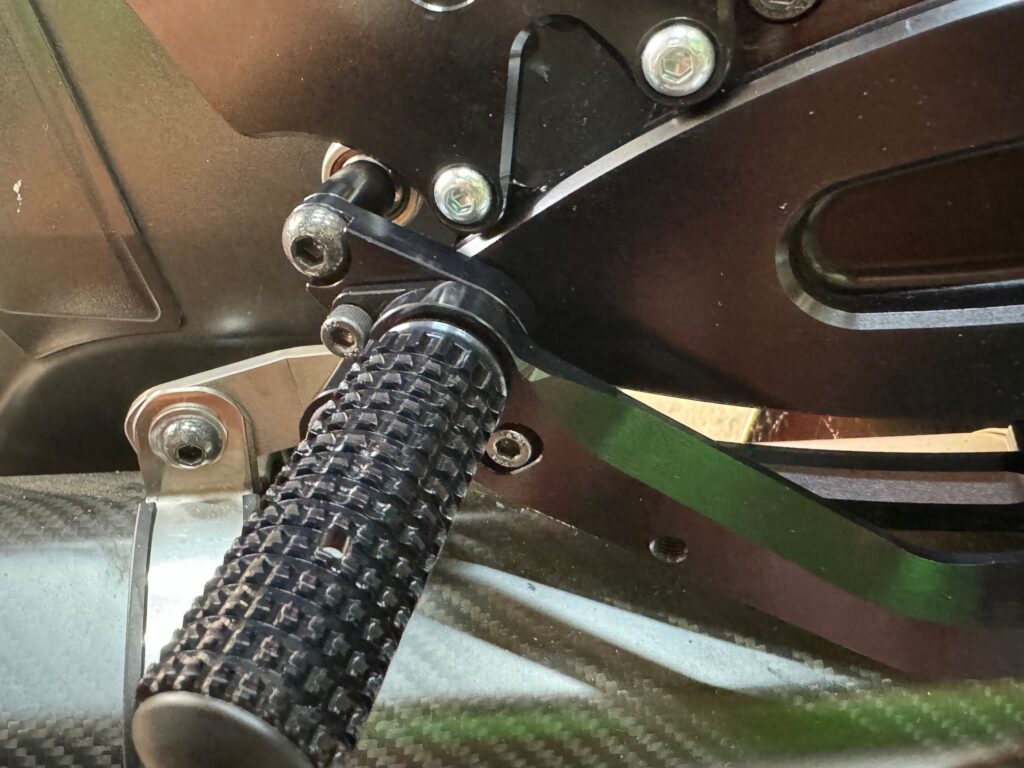

ステップバー、カラー⑩、ブレーキペダルの順番で取り付けます。

ブレーキペダルの調整は、ステップバーのボルト（C.S M8×50）を緩めた状態で、

ペダルの位置を決めたらC.S M5×10を2本締め、最後にC.S M8×50を締めてください。

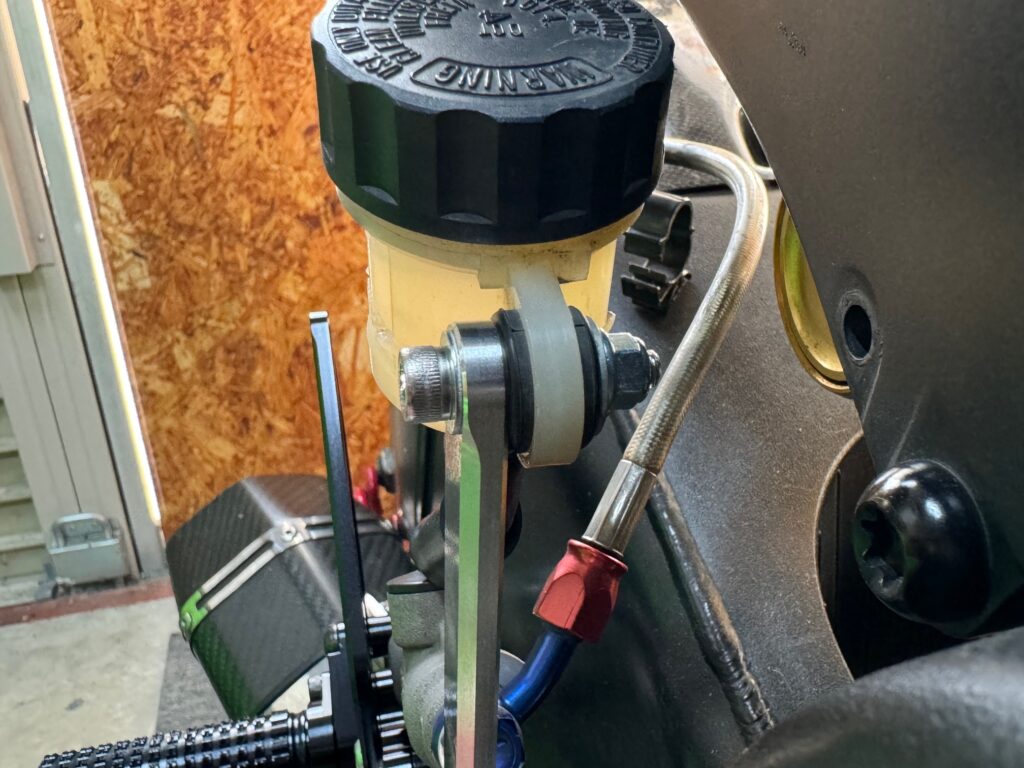

リザーブタンクステーですが、そのままの状態だと足に当たります。

マスターシリンダー固定のボルトをしっかりと締結した後に、内側へ手で曲げてください。

リザーブタンクは、C.S M5×25、平座、Uナットで取り付けます。

ホースの長さは適当に変えて対応してください。

ヒールガードを取り付けて完成です。

【製品写真】

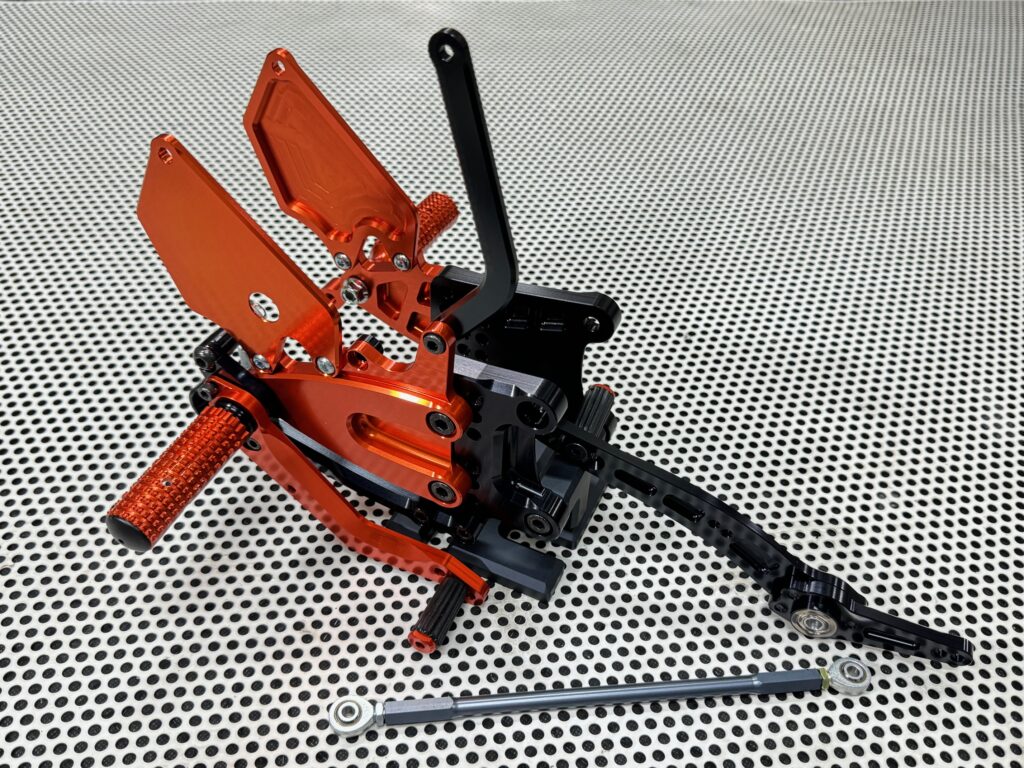

オレンジ

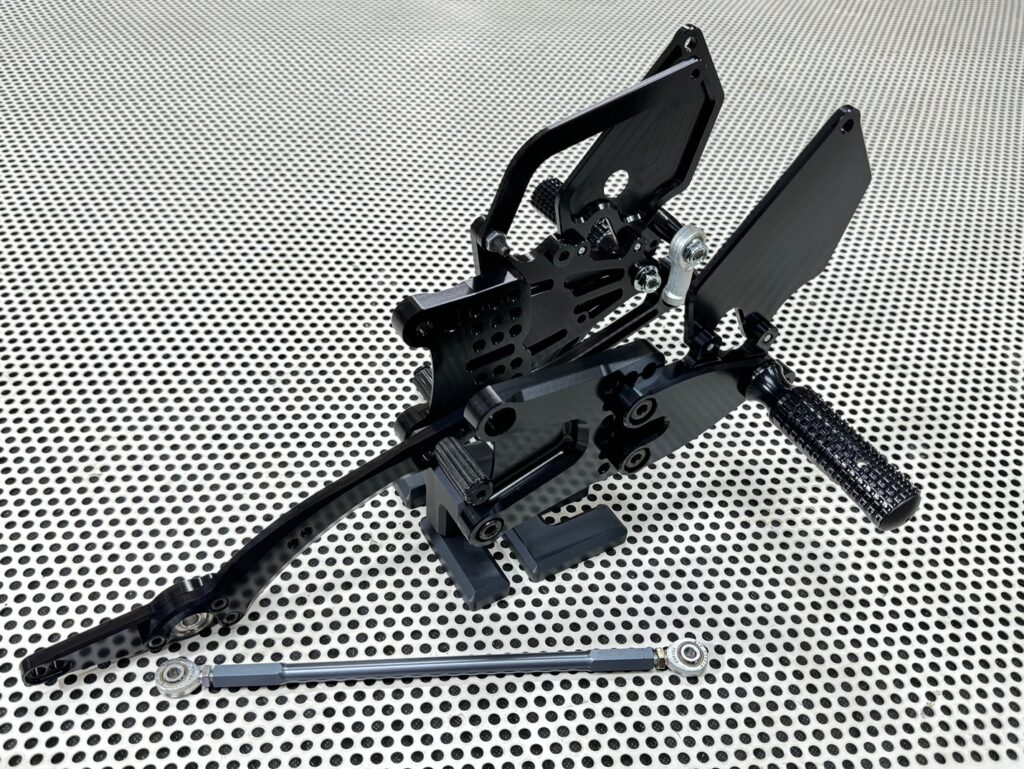

黒
