YZF-R25/R3 14-

・レーシングバックステップ取り付け説明

※試作品での撮影の為、製品とは形状と色が異なる場合が有ります。

—————————————————

左側

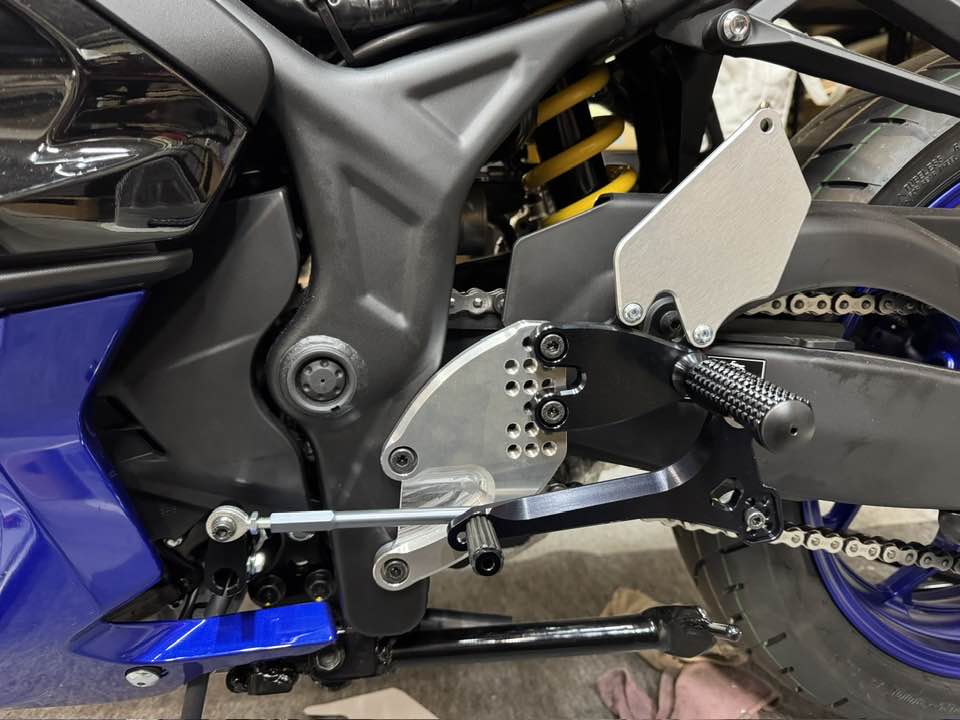

正シフト

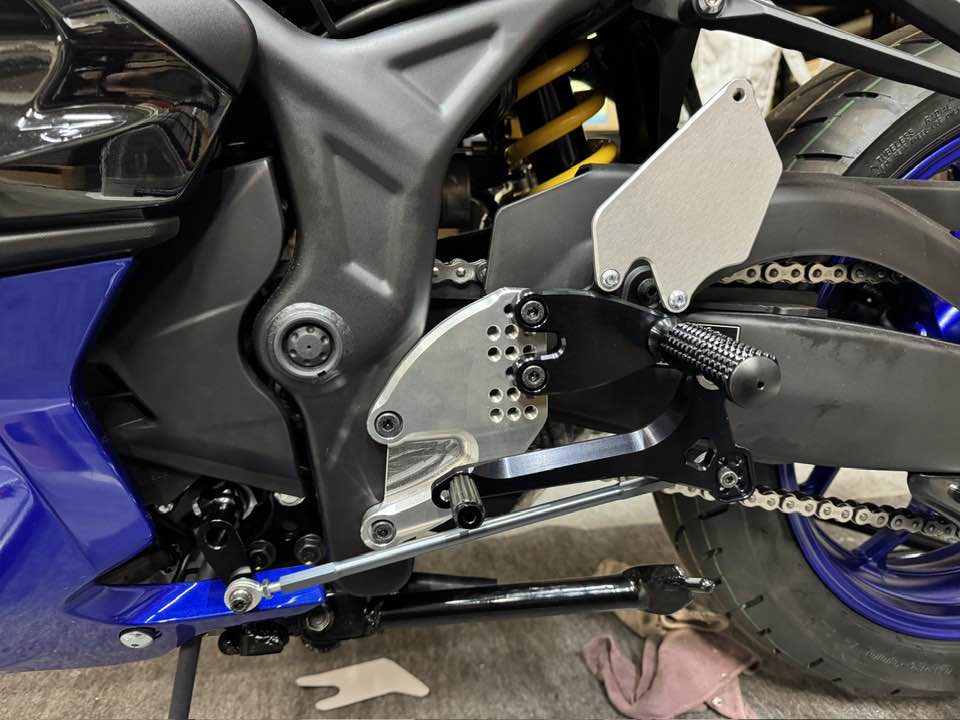

逆シフト

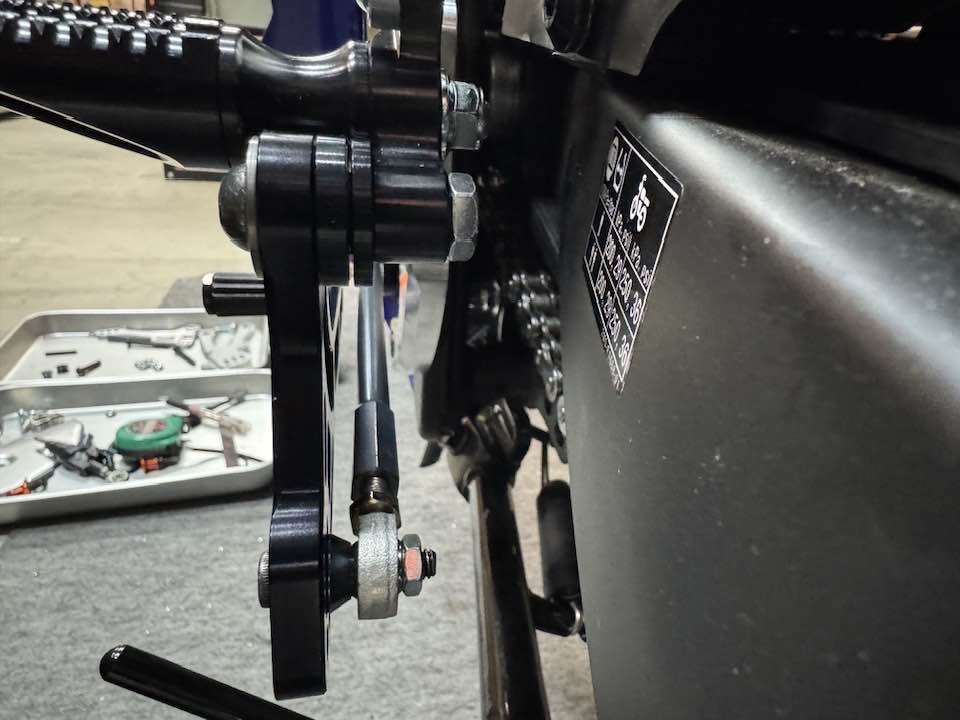

ギアアーム側のシフトロッドはこのように固定します。

ペダル側はこのように固定します。

—————————————————

右側

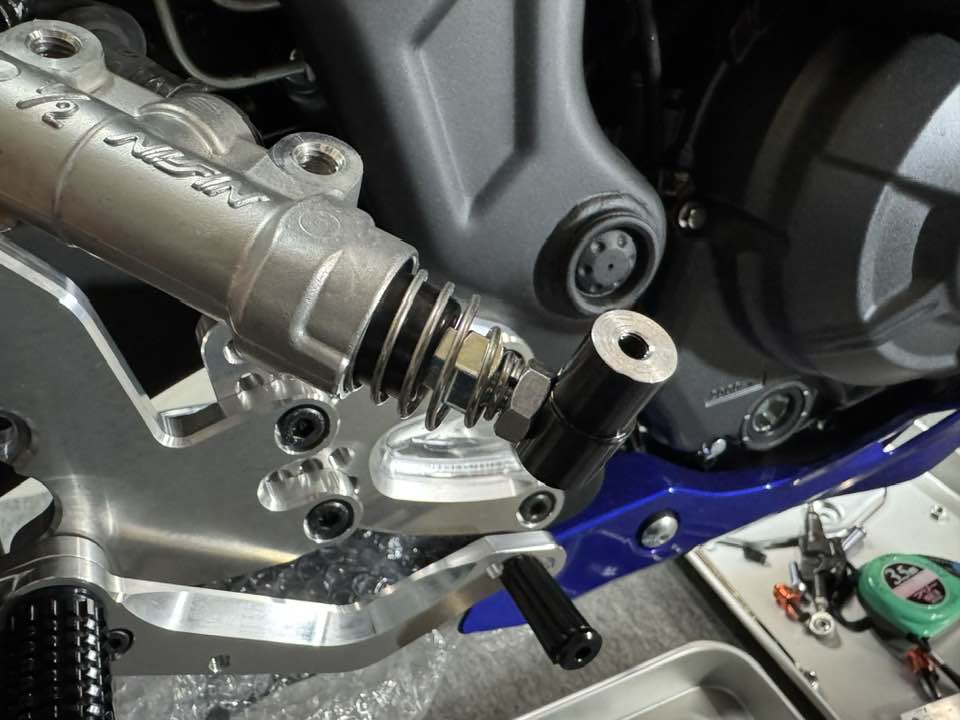

マスターアダプターを取り付けます。

※リターンスプリングはオプションです。

ベースプレートとサブプレートを取り付けます。

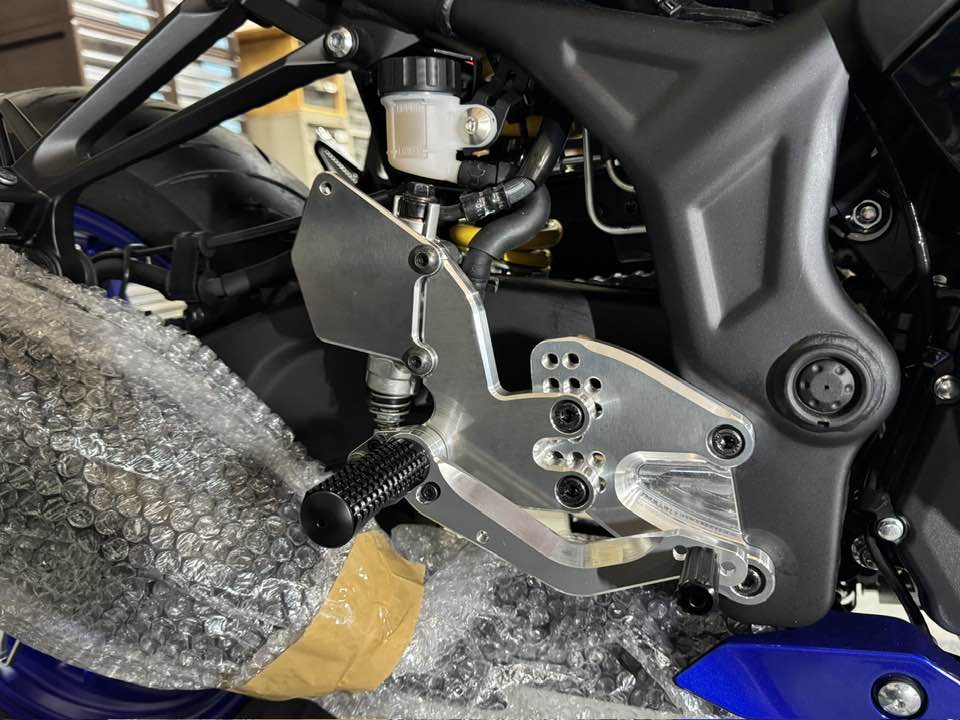

ステップバー、カラー⑩、ブレーキペダルの順番で取り付けます。

ブレーキペダルの調整は、ステップバーのボルト（C.S M8×50）を緩めた状態で、

ペダルの位置を決めたらC.S M5×10を2本締め、最後にC.S M8×50を締めてください。

リザーブタンクの位置は純正の状態で使用可能です。

ポジションによって、ホースの長さを変えて対応してください。

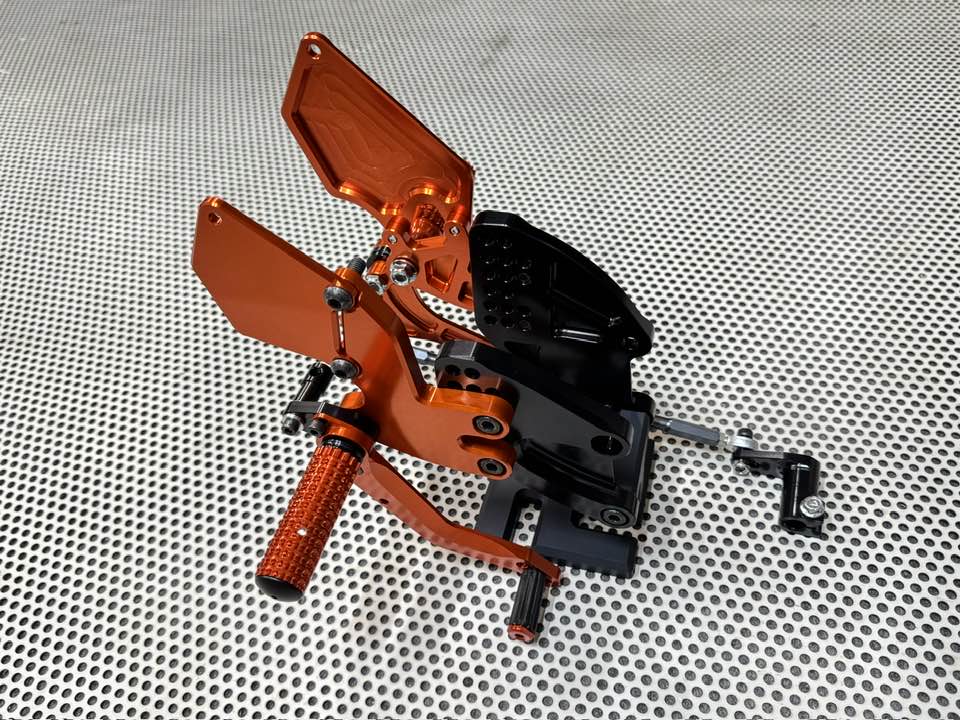

【製品写真】

オレンジ

黒
