Ninja250SL 15-

・レーシングバックステップ取り付け説明

※試作品での撮影の為、製品とは形状と色が異なる場合が有ります。

—————————————————

左側【正シフト】

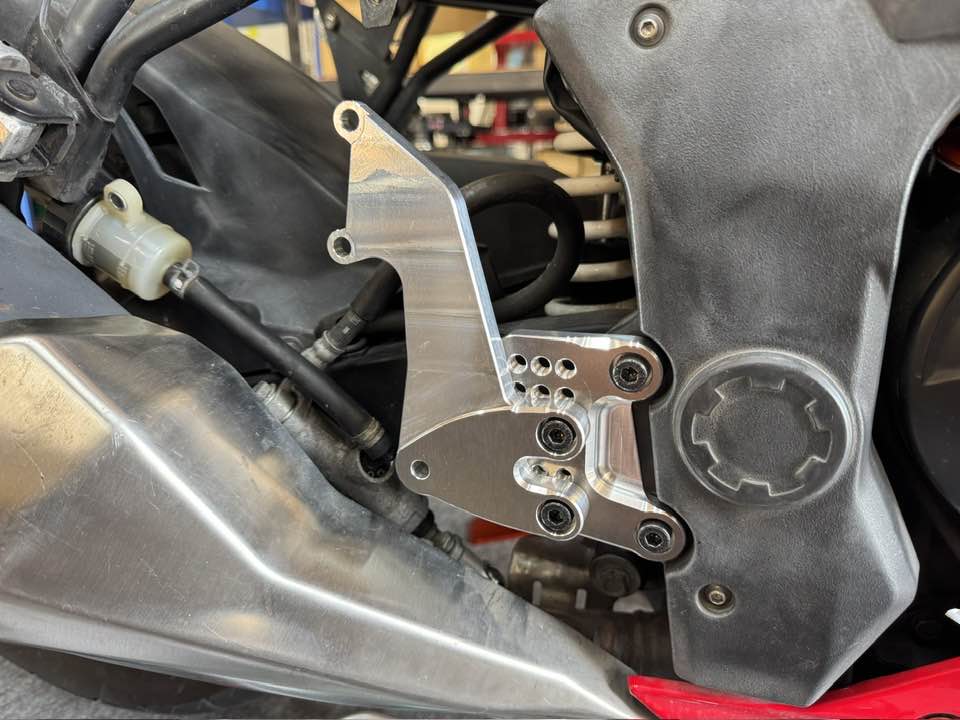

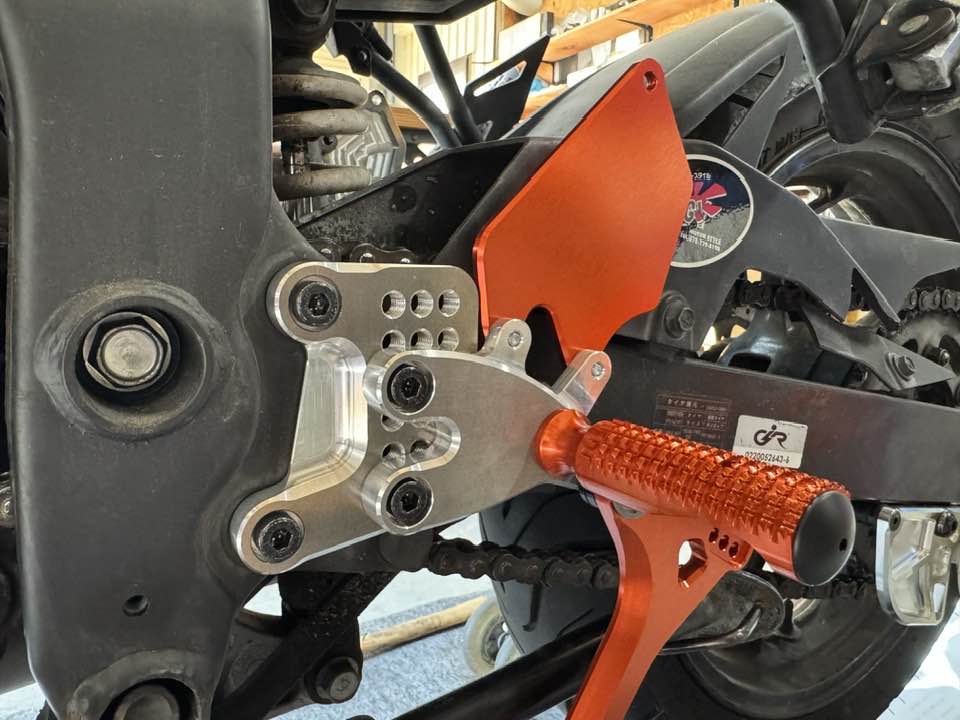

ベースプレート、サブプレートをCS M8×15で取り付けます。

ヒールガードをボタンM6×10で取り付けます。

付属のギアアームを画像の向きで取り付けます。

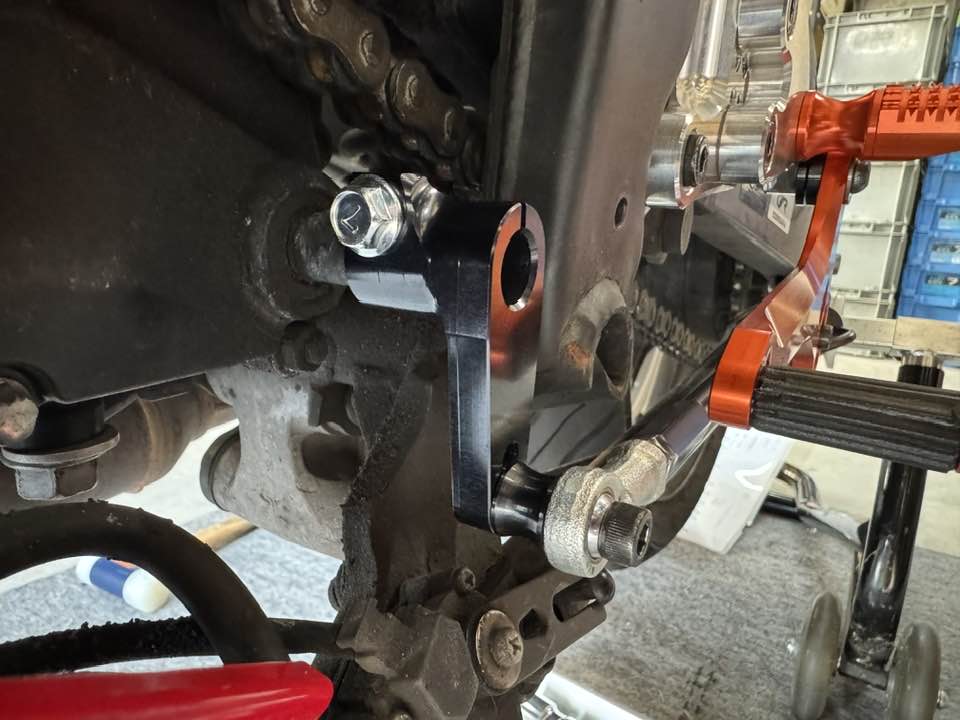

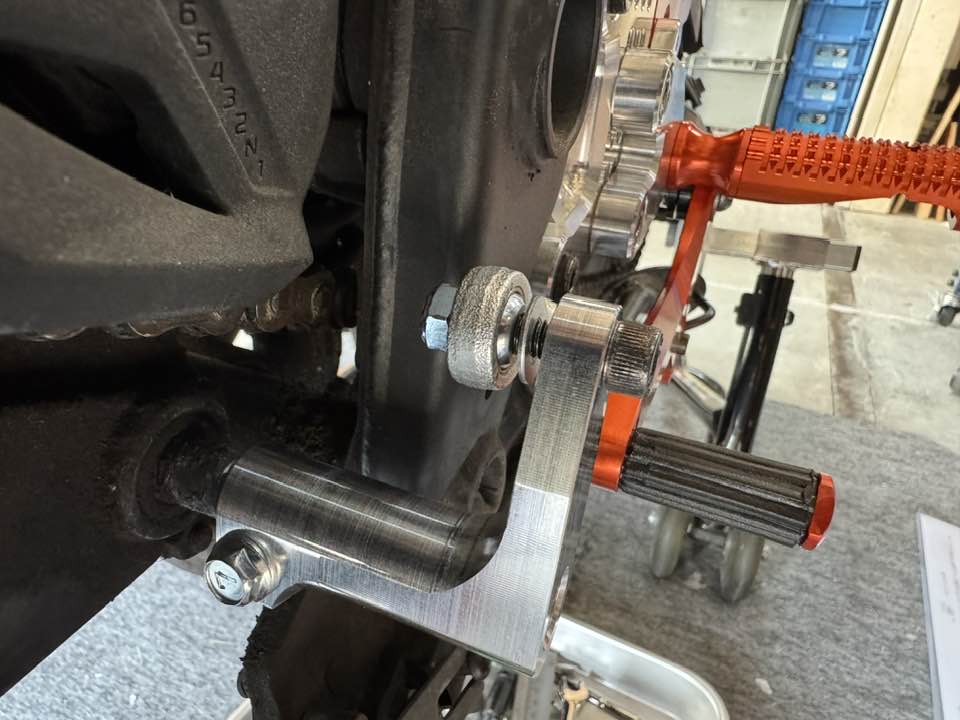

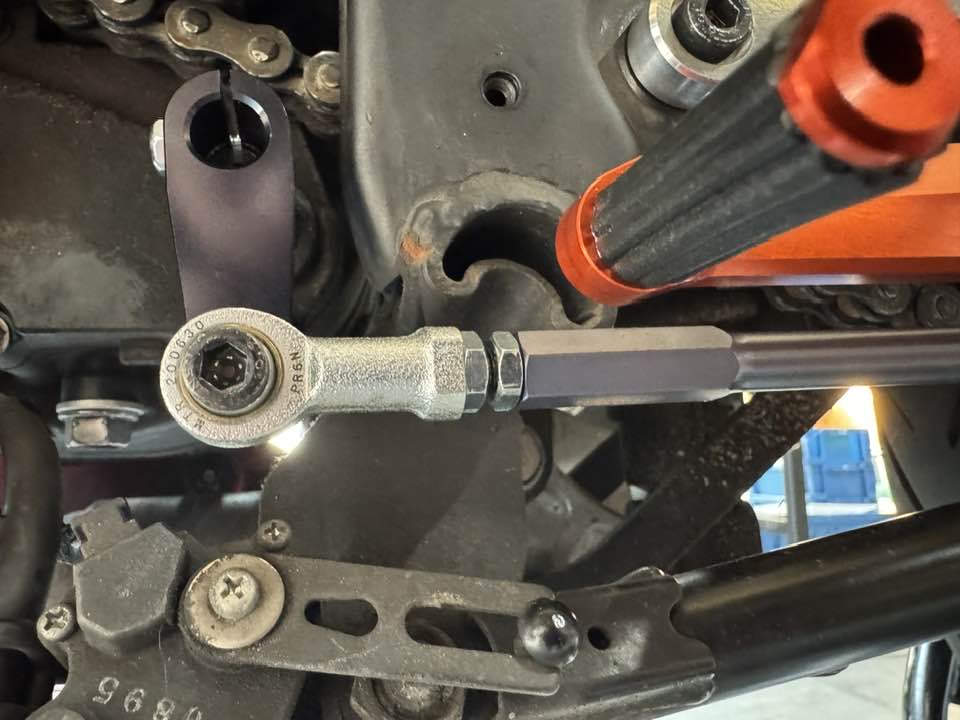

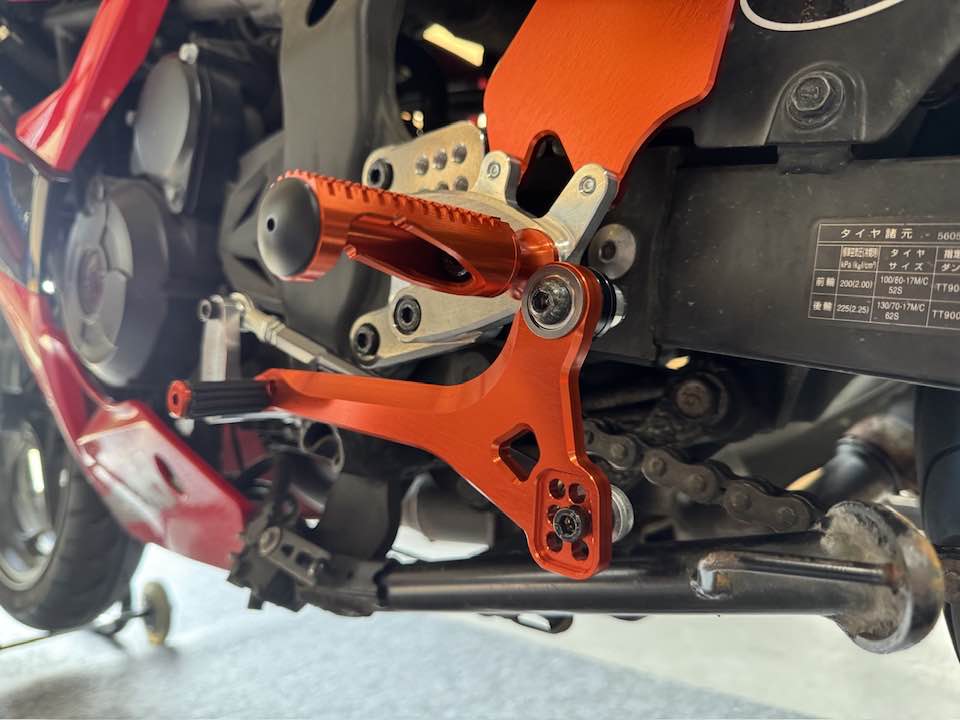

シフトロッドは、根元にカラー②を挟み、CS M6×25で取り付けます。

シフトロッドの長さは、ポジションによって付属のホーローで調整してください。

シフトペダルは、根元にカラーYを挟み、ボタンM8×35で取り付けます。

シフトロッドは、根元にカラーAを挟み、CS M6×25とM6六角Uナット フランジ無で取り付けます。

—————————————————

左側【逆シフト】

ベースプレート、サブプレートをCS M8×15で取り付けます。

ヒールガードをボタンM6×10で取り付けます。

付属のギアアームを画像の向きで取り付けます。

シフトロッドは、根元にM6ワッシャーを挟み、CS M6×25とM6六角Uナット フランジ無で取り付けます。

シフトロッドの長さは、ポジションによって付属のホーローで調整してください。

シフトペダルは、根元にカラーYを挟み、ボタンM8×35で取り付けます。

シフトロッドは、根元にカラーAを挟み、CS M6×25とM6六角Uナット フランジ無で取り付けます。

—————————————————

右側

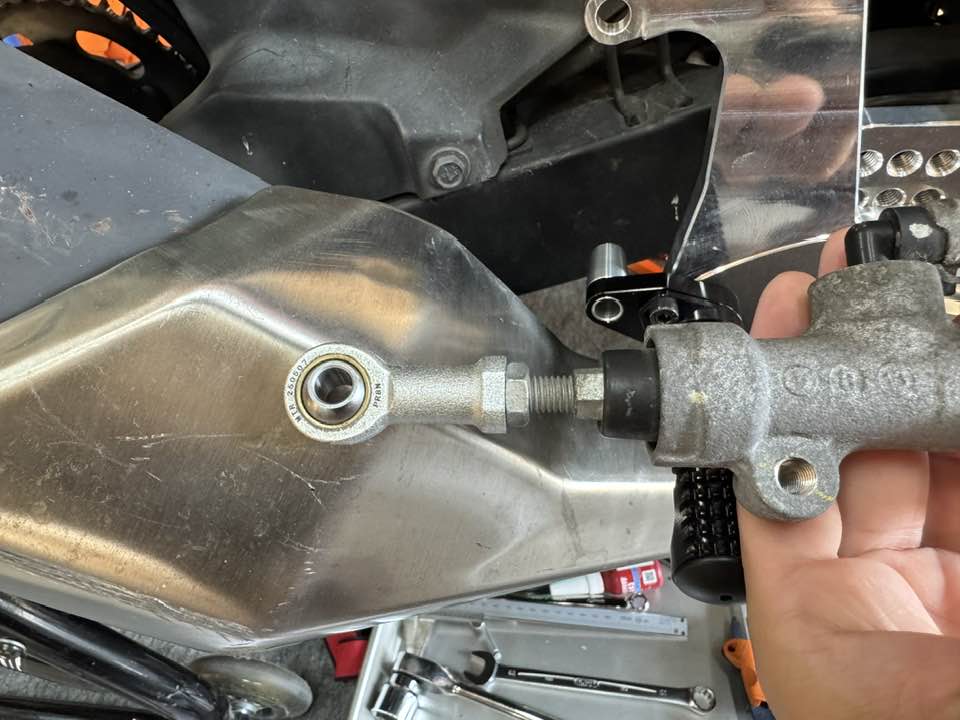

ロッドエンドを取り付けます。

ベースプレートとサブプレートを取り付けます。

ヒールガードとマスターを取り付けます。

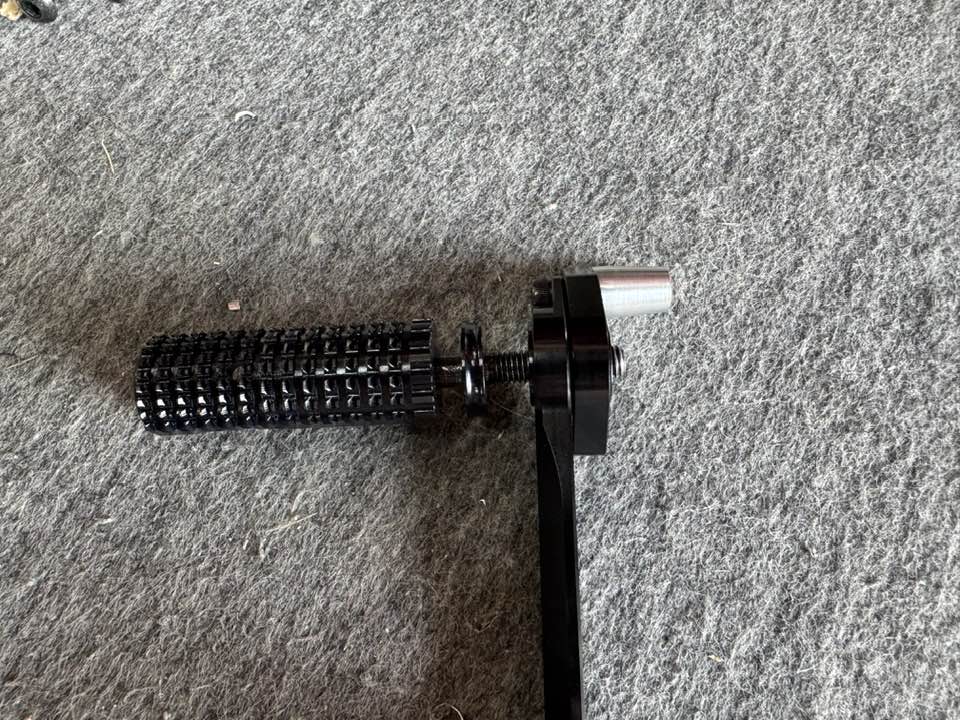

ステップバー、カラー⑩、ブレーキペダルの順番で取り付けます。

ブレーキペダルの調整は、ステップバーのボルト（C.S M8×50）を緩めた状態で、

ペダルの位置を決めたらC.S M5×10を2本締め、最後にC.S M8×50を締めてください。

前期の場合、サイレンサーステーは溶接止めなので、ポジションによってはヒールガードに干渉します。

その場合はヒールガードを外してください。

リザーブタンクは各自工夫して取り付けてください。タンクレスが推奨です。

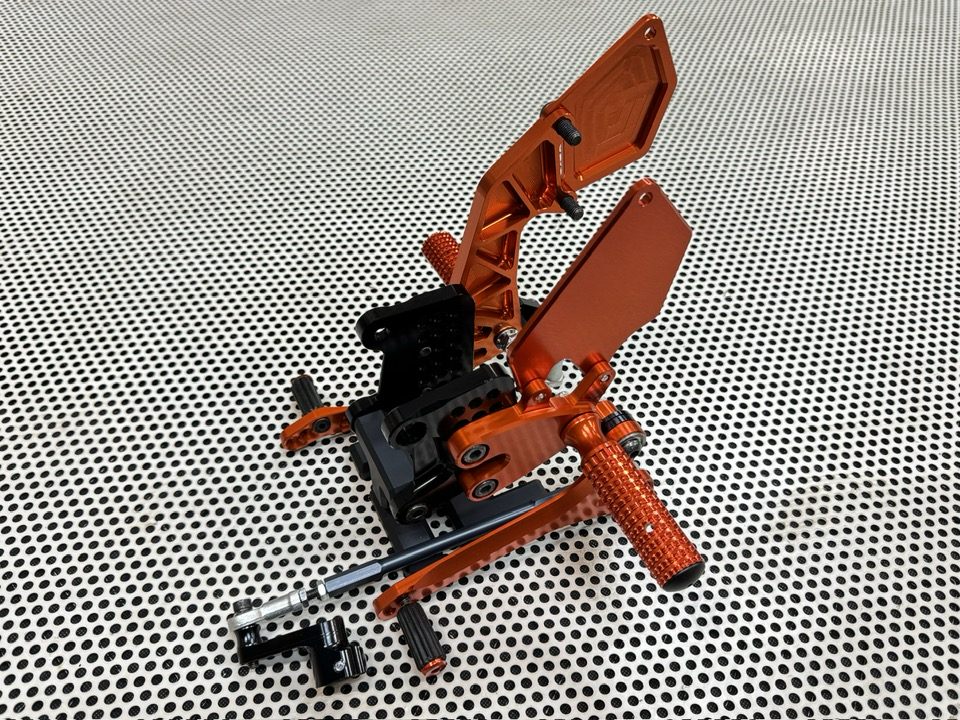

【製品写真】
