Ninja250/400 18-

・レーシングバックステップ取り付け説明

※試作品での撮影の為、一部の形状が製品とは異なります。

—————————————————

左側

正シフトの場合、上記のように取り付けます。

逆シフトの場合、上記のように取り付けます。

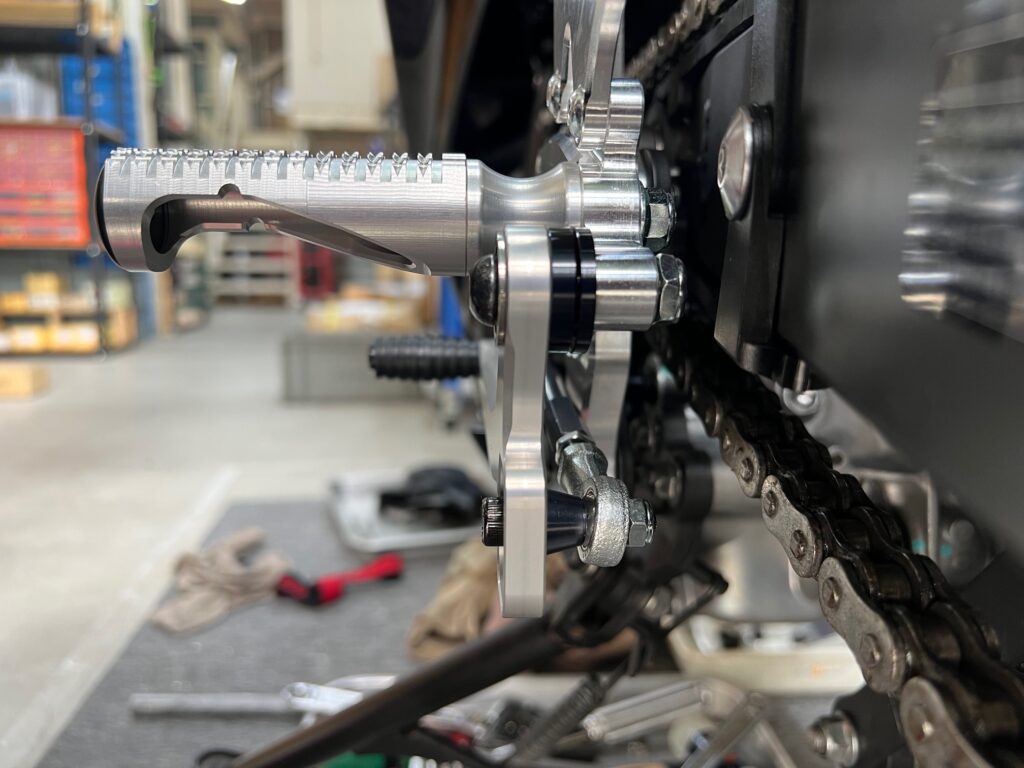

ペダル側にはカラーGを入れます。

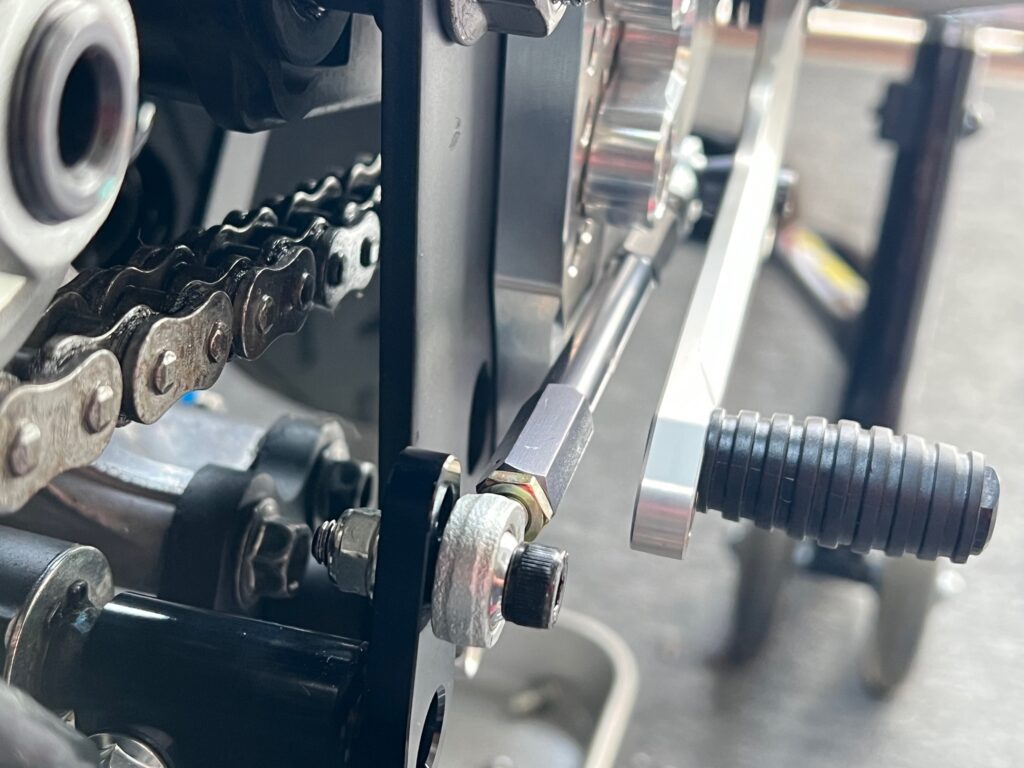

ギアアーム側にはカラーは何も入れず、直接ボルトを固定します。

あとはペダル高さ等の調整をして終了です。

—————————————————

右側

・マスターシリンダー

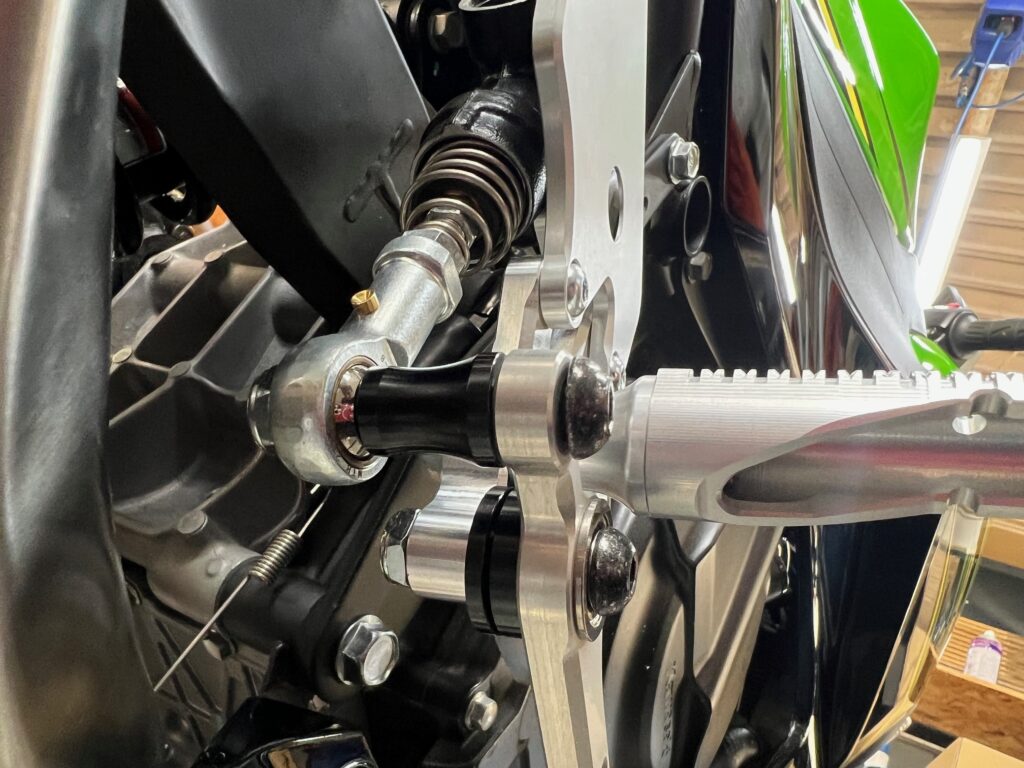

ロッドエンドを取り付けます。

※リターンスプリングはオプションです。

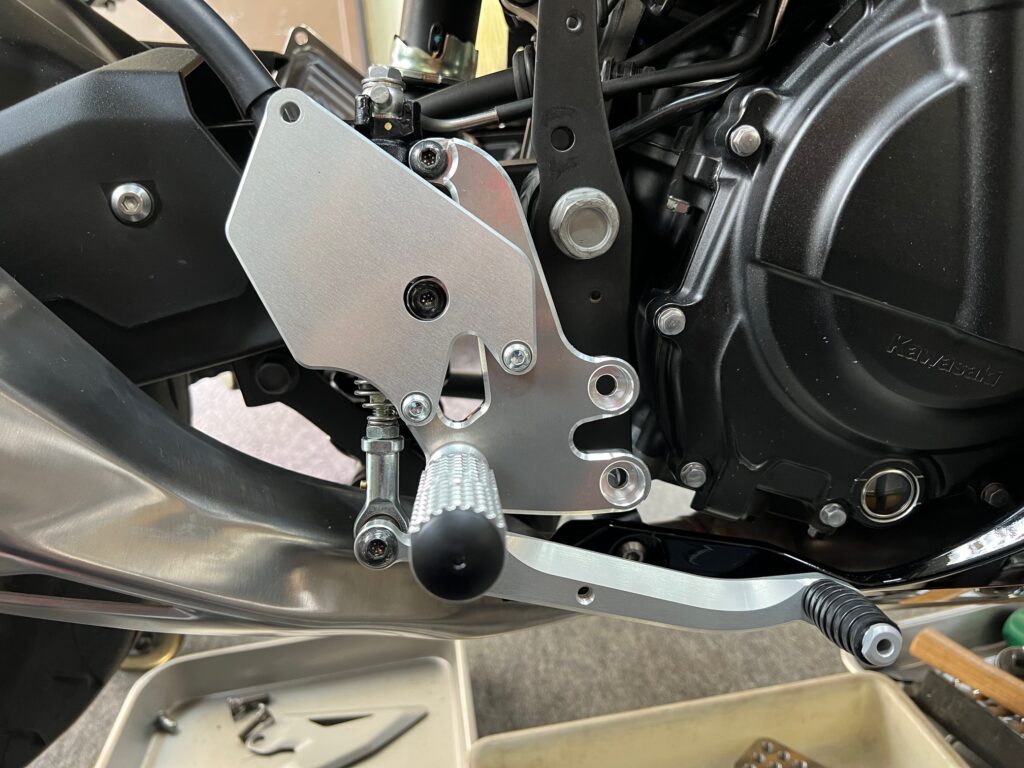

・プレートの取り付け

写真のように取り付けます。

写真のように取り付けます。

写真のように取り付けます。

ブレーキホースは各自工夫して取り付けてください。

—————————————————

【製品写真】

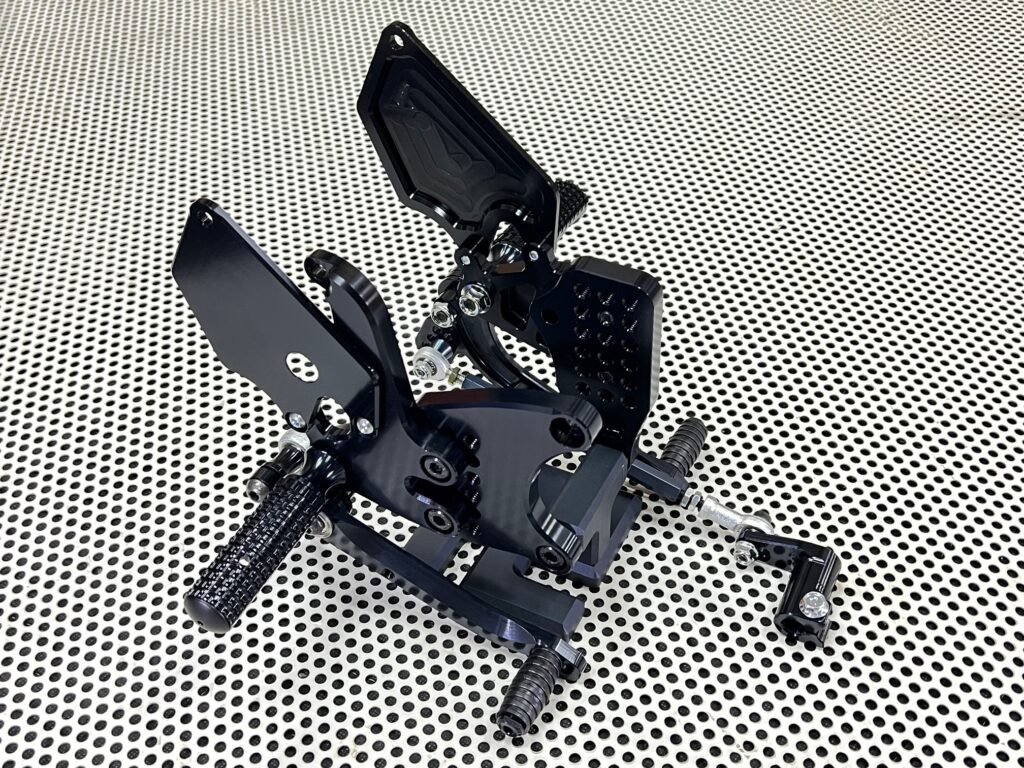

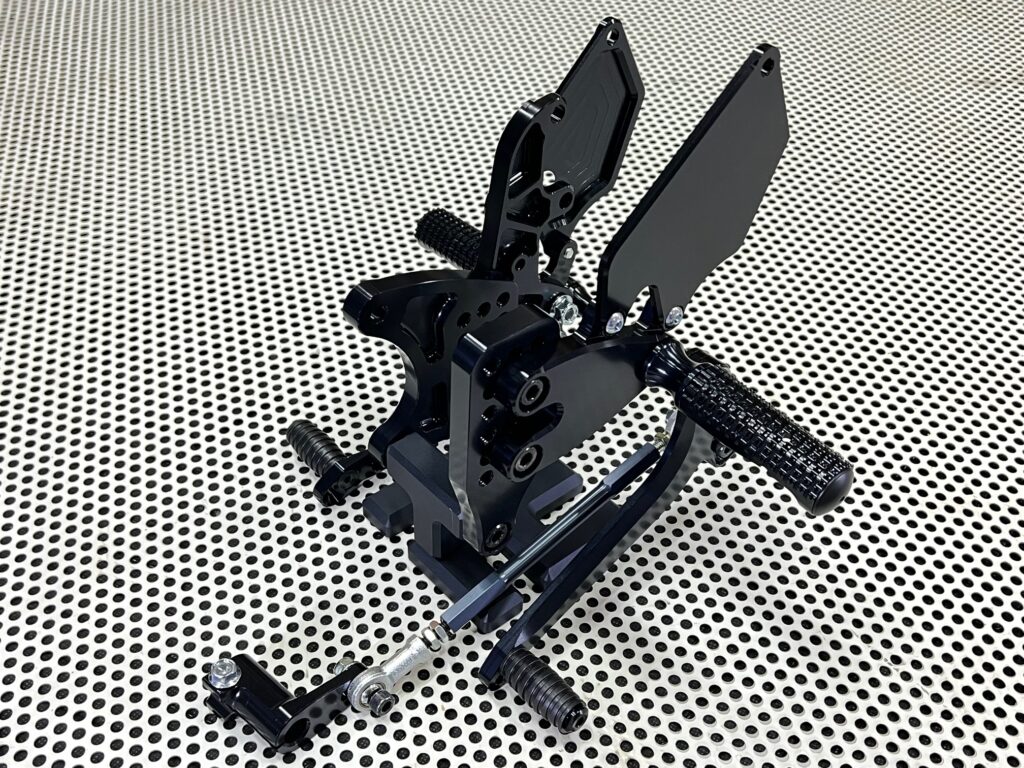

・黒

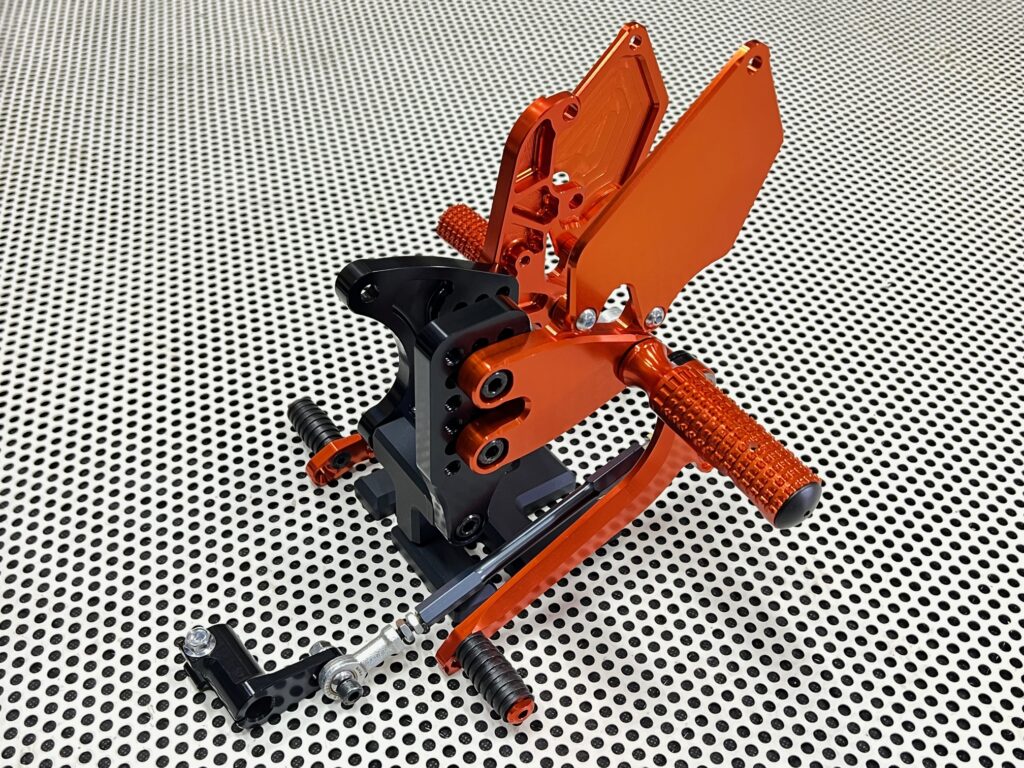

・オレンジ

—————————————————

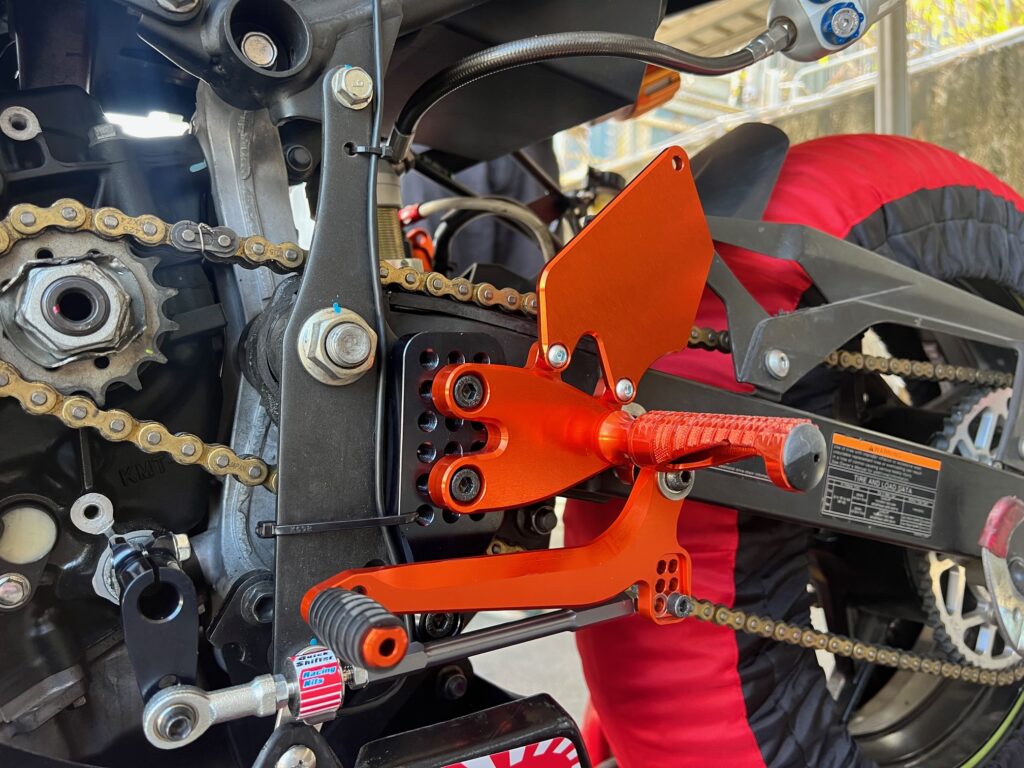

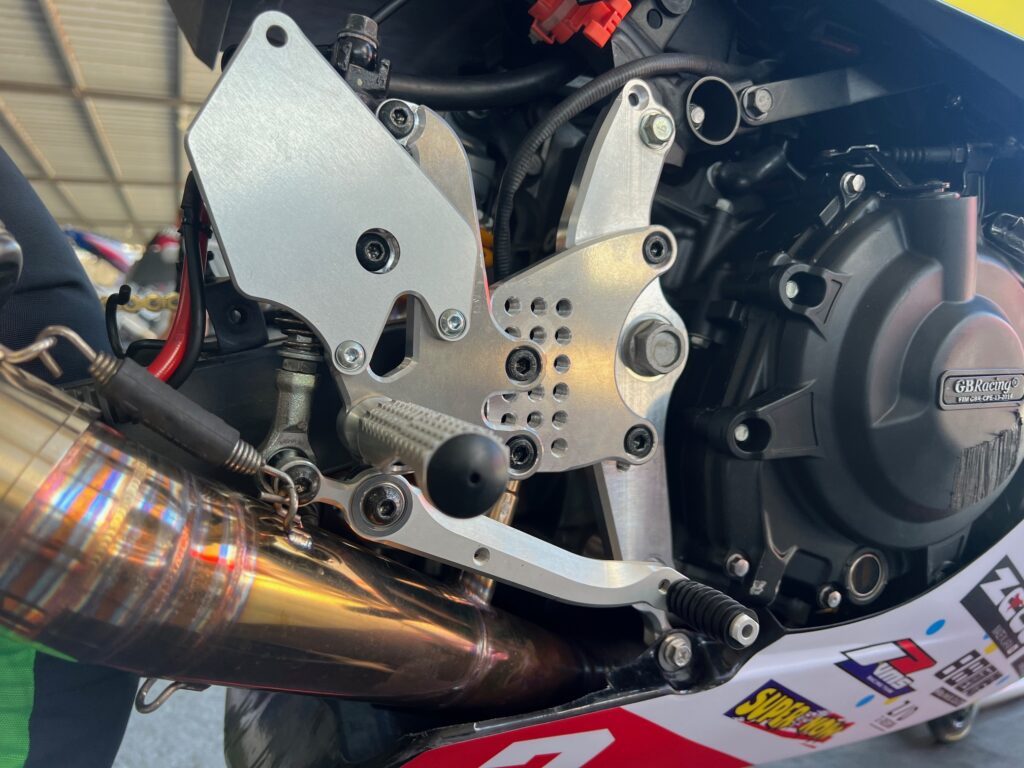

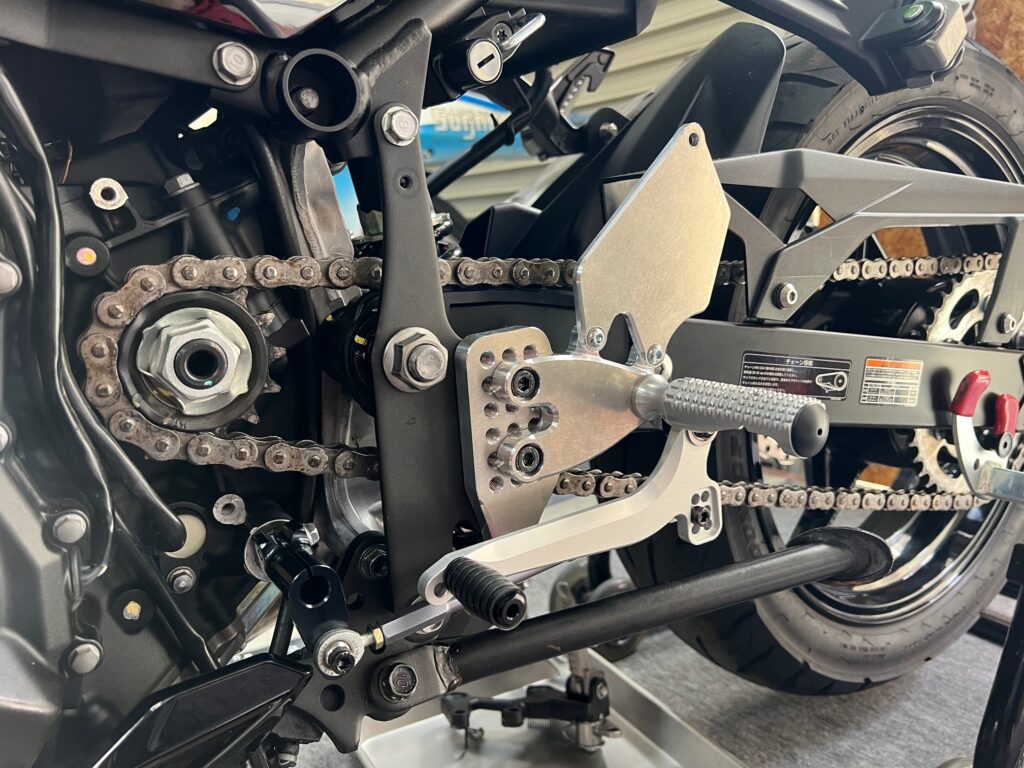

【取り付け写真】
