【取扱説明】必ずお読みになってから購入しましょう！

https://wp.me/peipu5-47

【取り付け説明】

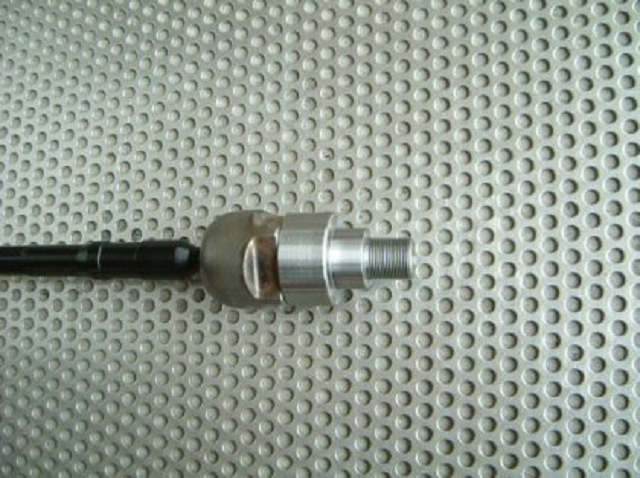

ノーマルのタイロッド（ボールジョイント）を外し、オスメスアダプターをとりつけます。

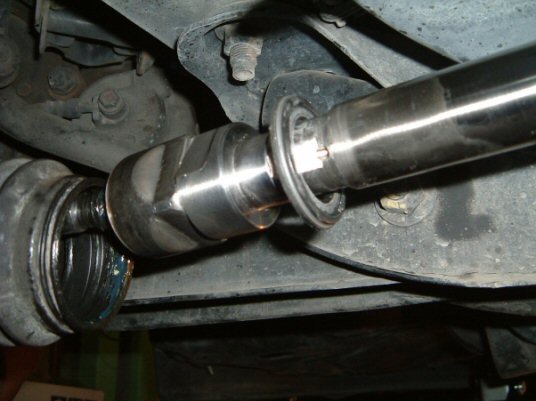

アダプターを取り付けたらラック側にねじ込み取りつけます。

このとき適正トルクで締めつけますが、ネジロック等（中強度）を塗布してください。

ノーマルのタイロッドエンドを取り外したら、ピロボールタイプのタイロッドエンドを取りつけますが

このとき付属の５ミリと１０ミリのカラーを入れ替えて、好みの高さに調整して下さい。

ナックルに刺さり込むテーパーの部分は重要です。

よく掃除してキズ・打痕等あれば修正してから取り付ける様、お願いします。

装着後アルミ六角ジョイントとボールジョイントでトー調整を行います。

調整が片寄るとネジの掛かりが少なくなり脱落のおそれがありますので、うまく調整してください。

調整範囲が足りない場合タイロッドにネジを切り足す（ダイス等）など加工してください。

その場合、強度等十分な配慮した上で作業を行ってください。

【単品販売】※税込、１個の値段です

・アダプター：8250円　×2

・ナックルシャフト：8800円　×2

・六角ジョイント：5500円　×2

・T=5カラー：1100円　×2

・T=10カラー：1100円　×2

・M14ロッドエンド右 3ピース用 8800円　×2

・M14 P=2.0ナット1種　右　×2

・M14 P=1.5ナット1種　右　×2

・M12 P=1.5 ナイロンナット　×4

【注意点】

ナックルシャフトの締め付けトルクは80N・mです。

【六角ジョイント】

ロアアームの延長等で、六角ジョイントの延長が必要な場合は

対応しますのでお問い合わせください。

【NMB製3ピースピロ】

ボール　ステンレス440Ｃ

2層目ボディ　ステンレス410

3層目ボディー　クロモリ鋼で亜鉛メッキ

ダクロンライナーでの無給油タイプ

強度も耐久性も非常に高いです。

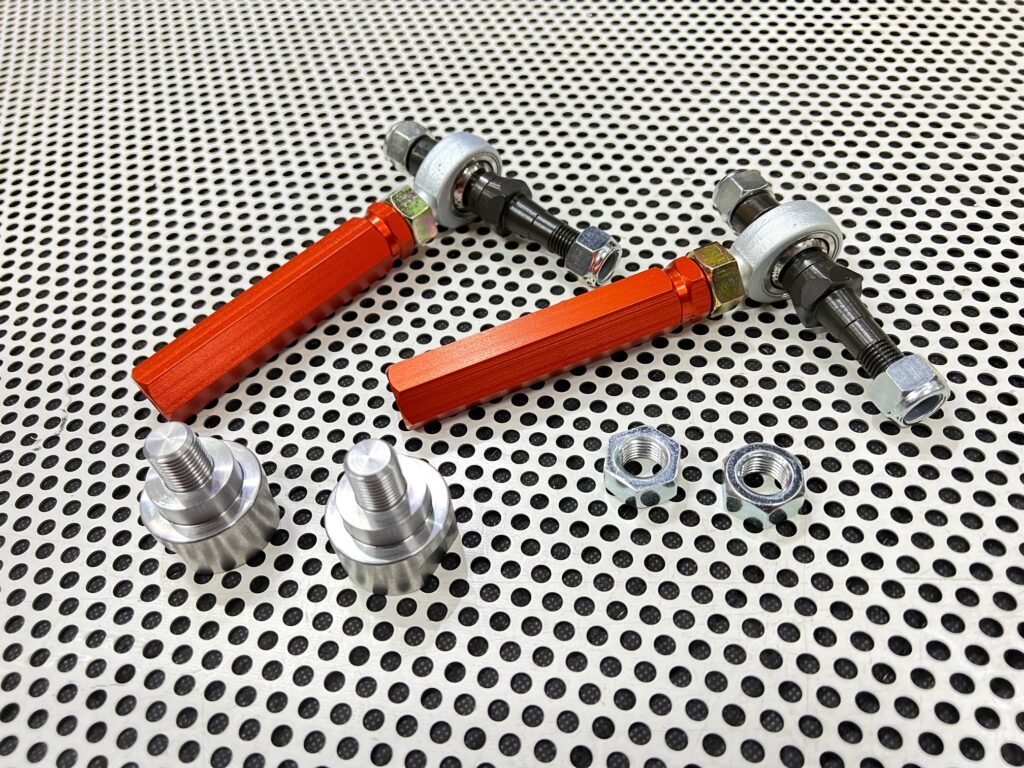

【製品写真】
