GP-0 レーシングバックステップ取り付け説明

※AT車の場合、シフトペダルが無い以外はMT車と共通です。

—————————————————

左側

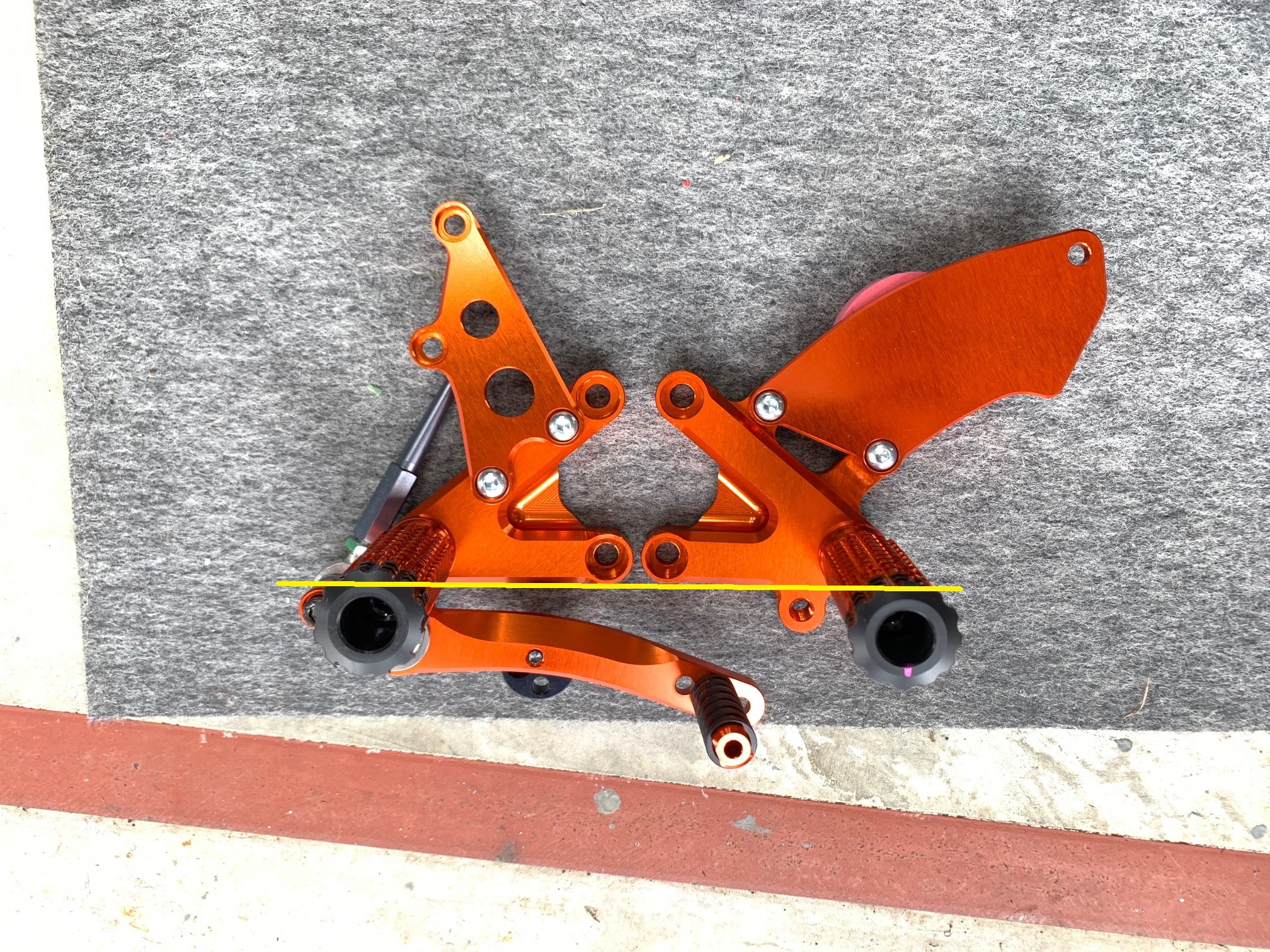

・ステップバーの固定

左右ともに、ステップバーを固定します。

黄色線から垂直に、ローレット面が来るように固定してください。

裏側のM8六角Uナット　フランジ無　も締めます。

—————————————————

・逆シフト

シフトペダルを取り付けます。高さは3段階で調整可能です。

矢印の5か所はネジロックを使用してください。

—————————————————

・正シフト

アンダーカウルを外します。

ギアアームとシフトペダルを仮付けし、シフトロッドの長さを決定します。

シフトロッドの長さが決まったらロッドエンドを固定してください。

ギアアームとシフトロッドを固定します。

アンダーカウルを取り付けます。

シフトペダルとシフトロッドを固定します。

矢印の4か所はネジロックを使用してください。

—————————————————

右側

仮付けのまま、ステップをフレームに固定します。

その状態で、ペダル高さが好みの位置に来るようにカムプレートの高さを決定します。

ペダルを外し、カムプレートを固定します。

ペダルを固定し、プッシュロッドの長さを決め、固定します。

リターンスプリングは純正を使用します。

矢印の4か所はネジロックを使用してください。

—————————————————

【製品写真】

・MT

・AT

【取り付け写真】

・190cc

・190cc
