【取り付け】

まずサンダーでゴムブッシュを切り裂きます。

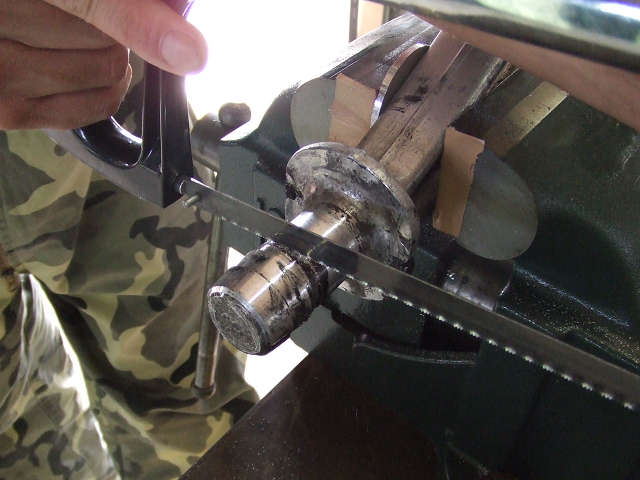

次に切断です。

３０ミリほど切断しますが、出来るだけ平行に切りましょう！

マジック等で罫書き線を入れると真っ直ぐ切る目安になります。

ホームセンターで売ってる糸鋸で十分いけます！

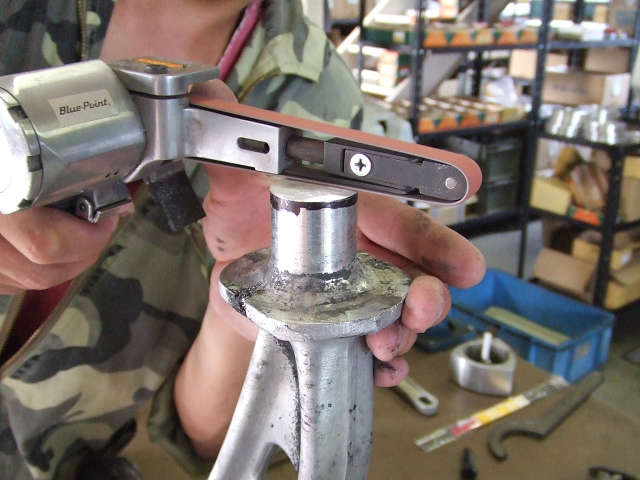

切断完了後は、端面を綺麗に平らにしましょう。ここにピロが取り付きます。

平らにしたら次にピロを取り付ける為の穴加工です。

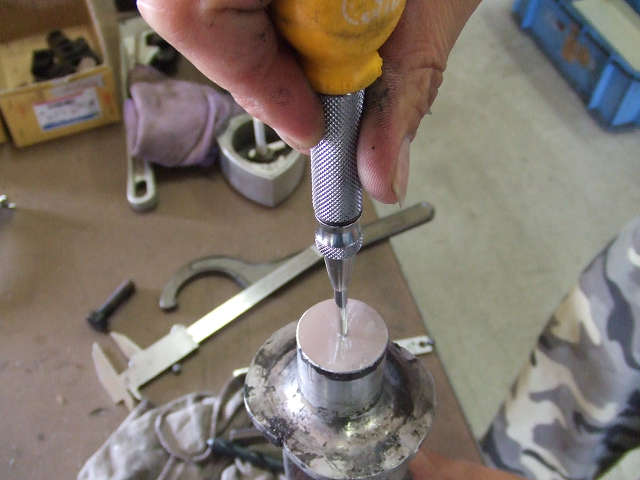

シャフト径はΦ３０なので中心の１５ミリの位置にポンチを打ちます！

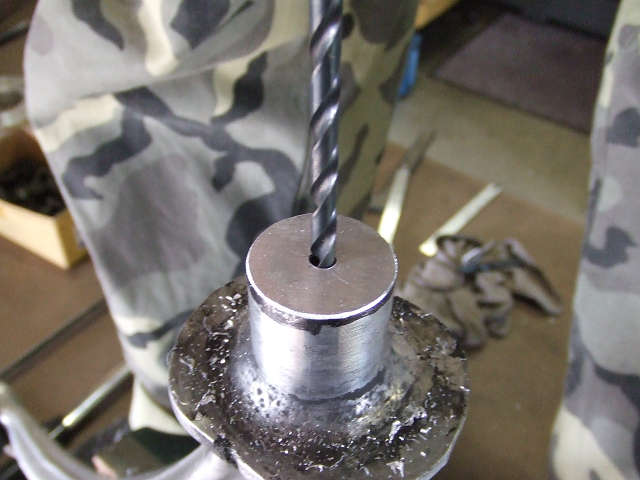

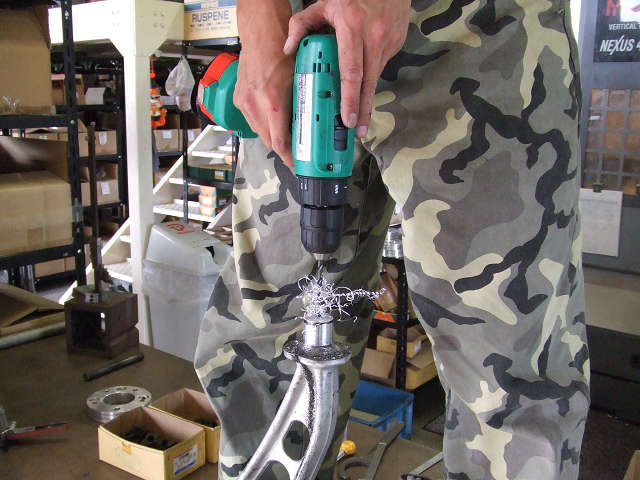

ポンチを打ったらドリルで加工です。

加工するのはＭ１２の１．５ピッチのタップですのでΦ１０．５のドリルで穴を開けます。

コツとして最初にΦ５くらいのドリルで穴を開けてからΦ１０．５のドリルで穴を開けましょう。

出来るだけ真っ直ぐに開けるために、横から友達に見てもらうと良いですよ！

ドリルの深さは２５ミリ程度開けてください。

次にタップでネジ切りをするので浅い穴はダメですよ！

深い分には問題ありませんが３０ミリ以上は開け過ぎです。。。

タップは真っ直ぐしっかり開けてくださいね！

付属の専用ボルトが２０ミリ以上入るまでタップを切ってください。

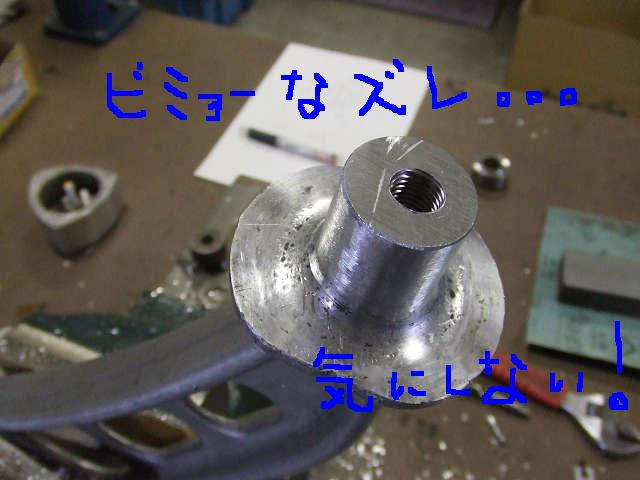

写真のように微妙なズレは気にしないでください。。。

ピロの当たり面はΦ２７です。シャフト径はΦ３０ありますので

中心から１．５ミリくらいズレても大丈夫です。

加工が終わったらピロ本体に専用カラーを入れてワッシャーを通し専用ボルトで締め付けます。

締め付けたらピロを動かしてみましょう。

取り付けですがノーマルのブラケットの真ん中に合わせます。

【単品販売】

・本体：8250円　×2

・フタ：1650円　×2

・ピロ：6820円　×2

・皿M3×8　×12

・ピロカラー：1100円　×2

・六角ボルトM12×50 P=1.5　×2

・M12スプリングワッシャー　×2
