CBR600RR 20- PC40

・レーシングバックステップ取り付け説明

※一部写真は07-19年モデルを使用しています。

純正のエンジンマウントナットを取り外し、その代わりに

シフトペダル用ナットを取り付けます。締め付けトルクは59Ｎ・m

シフトペダル側に、ロッドエンドを固定します。

この状態で、仮付けをしてみてペダルの高さを決定します。

シフトロッドの長さが決まったら、シフトロッドのナットも固定します。

シフター側ナットも忘れずに固定しましょう。

シフター側は、付属のホーローとナットで固定してください。

・

————————————————————

右側

マスターシリンダーにロッドエンドを固定。

リザーブタンクコネクターを付属の物に交換。

※リザーブタンクコネクターを交換しないと、スイングアームと干渉する場合が有りますので

　必ず交換してください。

上記のように取り付けます。

リザーブホースは、適当な長さにカットしてください。

マスターシリンダー側のホースは２段階に曲がっているような形状ですが、

これを１段階曲がっている部分までカットするとちょうど良くなると思います。

————————————————————

【製品写真】

※07-19年用

※07-19年用

※07-19年用

※07-19年用

————————————————————

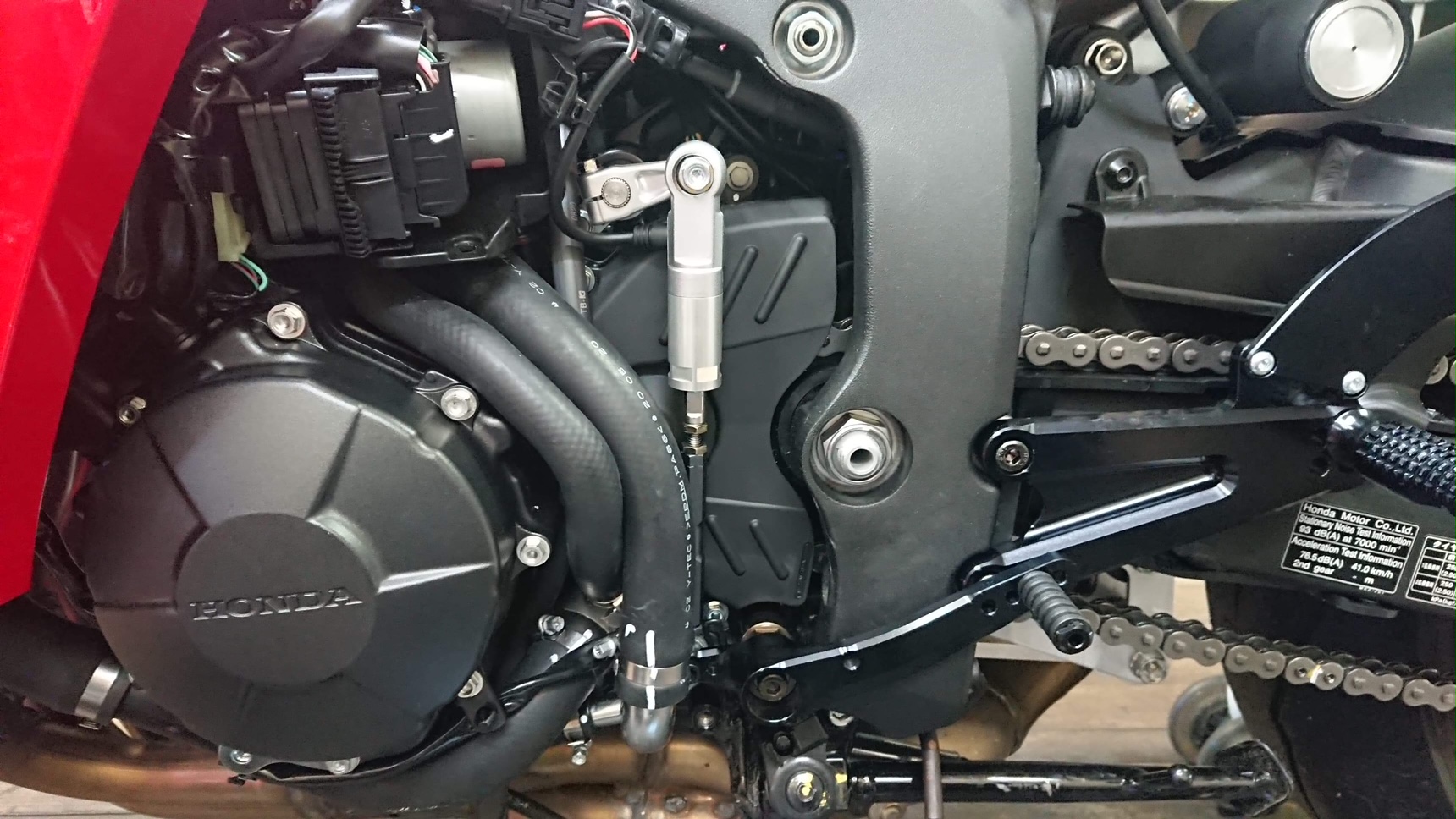

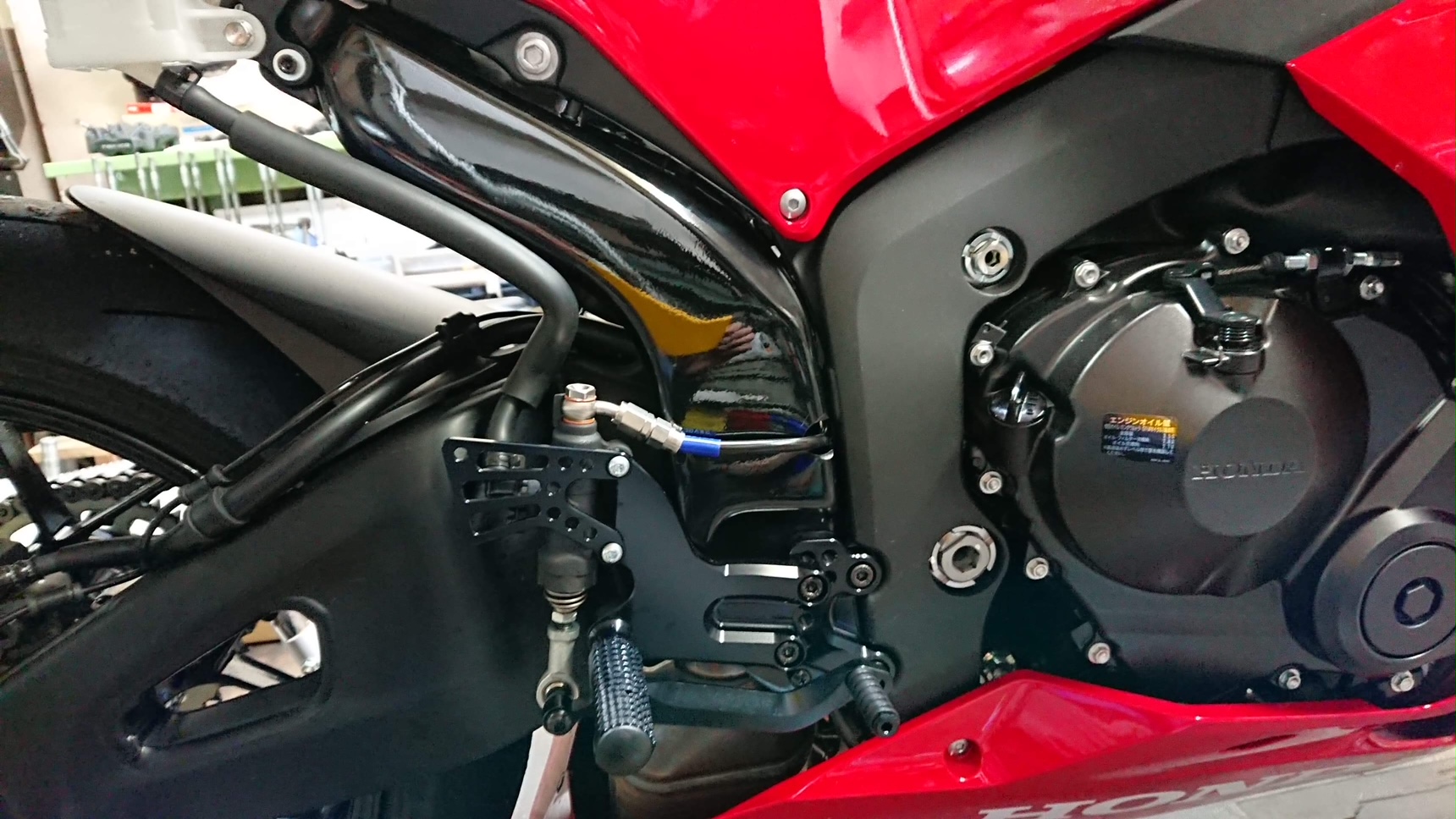

【取り付け写真】

・20-

・20-
