CBR1000RR-R 20-SC82

・STDバックステップ（タイプA/B/C）取り付け説明

※時間が無く、試作品をアルマイト処理した物や未アルマイト品での撮影の為、

　一部の形状が製品とは異なります。

左側

・ヒールガードの取り付け

ベースプレート裏側にヒールガードを固定します。（ネジロック）

・シフトペダルの取り付け

↑正シフト

↑逆シフト

シフトペダル根元にカラー⑪を挟み、ボタンM8×50で固定（ネジロック）

シフトロッドは純正を使用します。

ペダル取り付け用ボルトも純正を使用し固定します。（ネジロック）

矢印の5か所はネジロックを使用してください。

タイプAの場合は、前の２か所

タイプBの場合は、真ん中の２か所

タイプCの場合は、後の２か所

を選び、ステップバーを固定します。

—————————————————

・オプションのシフトロッドセットの取り付け

シフター側に、左ねじホーローL=35を取り付けます。

この時、ネジ込み量は１２ミリにしてください。

正シフト

逆シフト

シフトペダル側のネジは、付属のC,S M6×20を使用します。

—————————————————

右側

・ヒールガードの取り付け

ベースプレート表側にヒールガードを固定します。（ネジロック）

・マスターシリンダープレートMAP07を取り付けます。

↑ポジションを上（12up）に設定する場合

↑ポジションを下（0up）に設定する場合

この時点でバネポストM6×20、ブレーキスイッチステーを取り付けます。

・マスターシリンダー

マスターアダプターAを取り付けます。

平らな面を、ナット側に向けます。

ペダルの高さは、好きな位置に調整してください。

・ペダルとステップバーの取り付け

バネポストM6×50をペダルに固定します。（ネジロック）

ペダルペグを固定します（ネジロック）

C.S M8×50で、ステップバー→カラー⑩→ペダル→ベースプレートの順に通し、

仮止めします。

リターンスプリングは写真のように取り付けます。

ブレーキスイッチを通したら、ベースプレートをフレームに固定します。

マスターアダプターとペダルの連結部に使用するカラー⑫はこの向きです。

C.S M5×20で固定

マスターも固定しましょう。

ブレーキスイッチの位置を調整し、ペダルのバネポストに引っ掛けます。

矢印の４か所はネジロックを使用してください。

—————————————————

【製品写真】

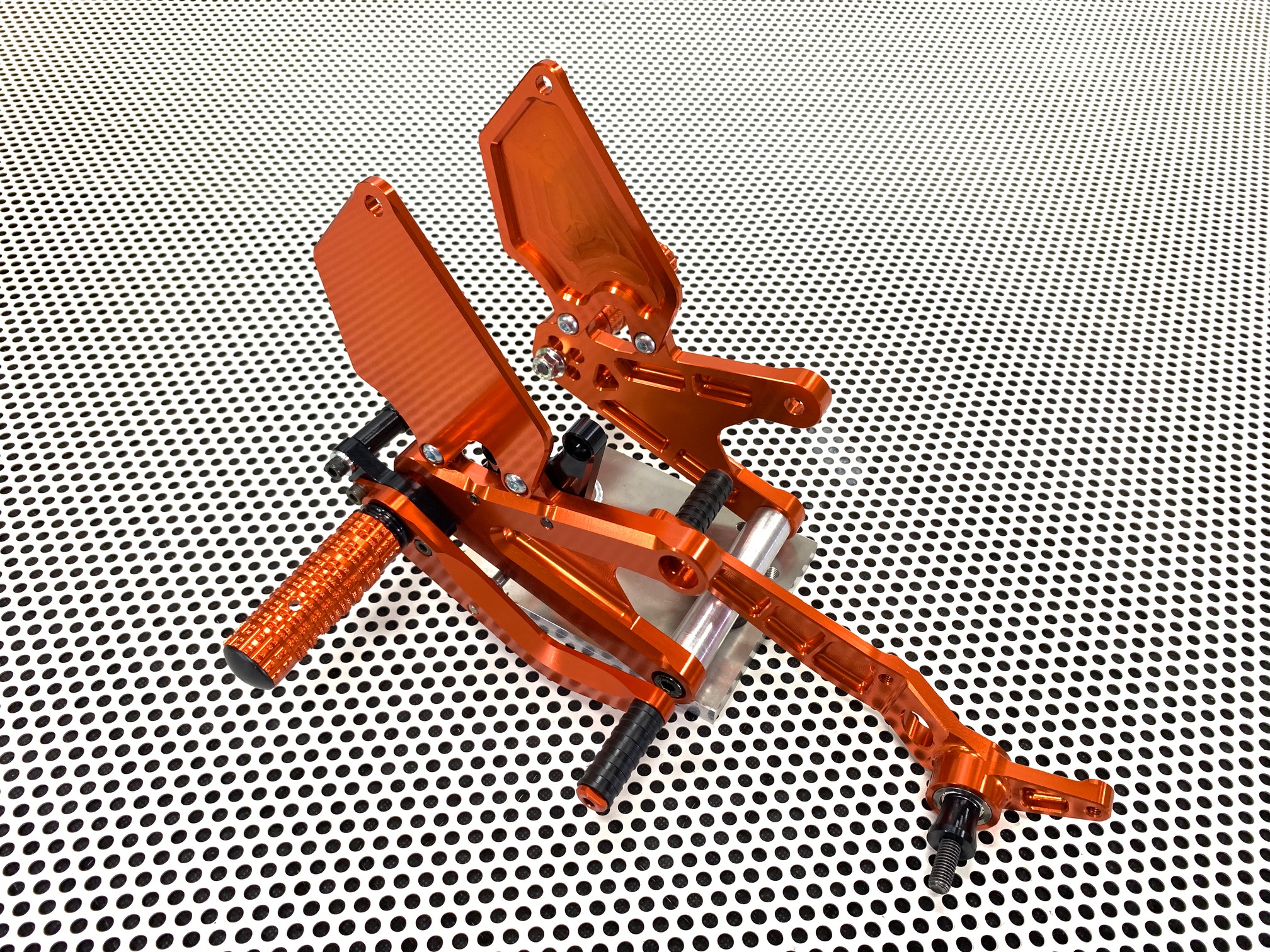

・タイプB

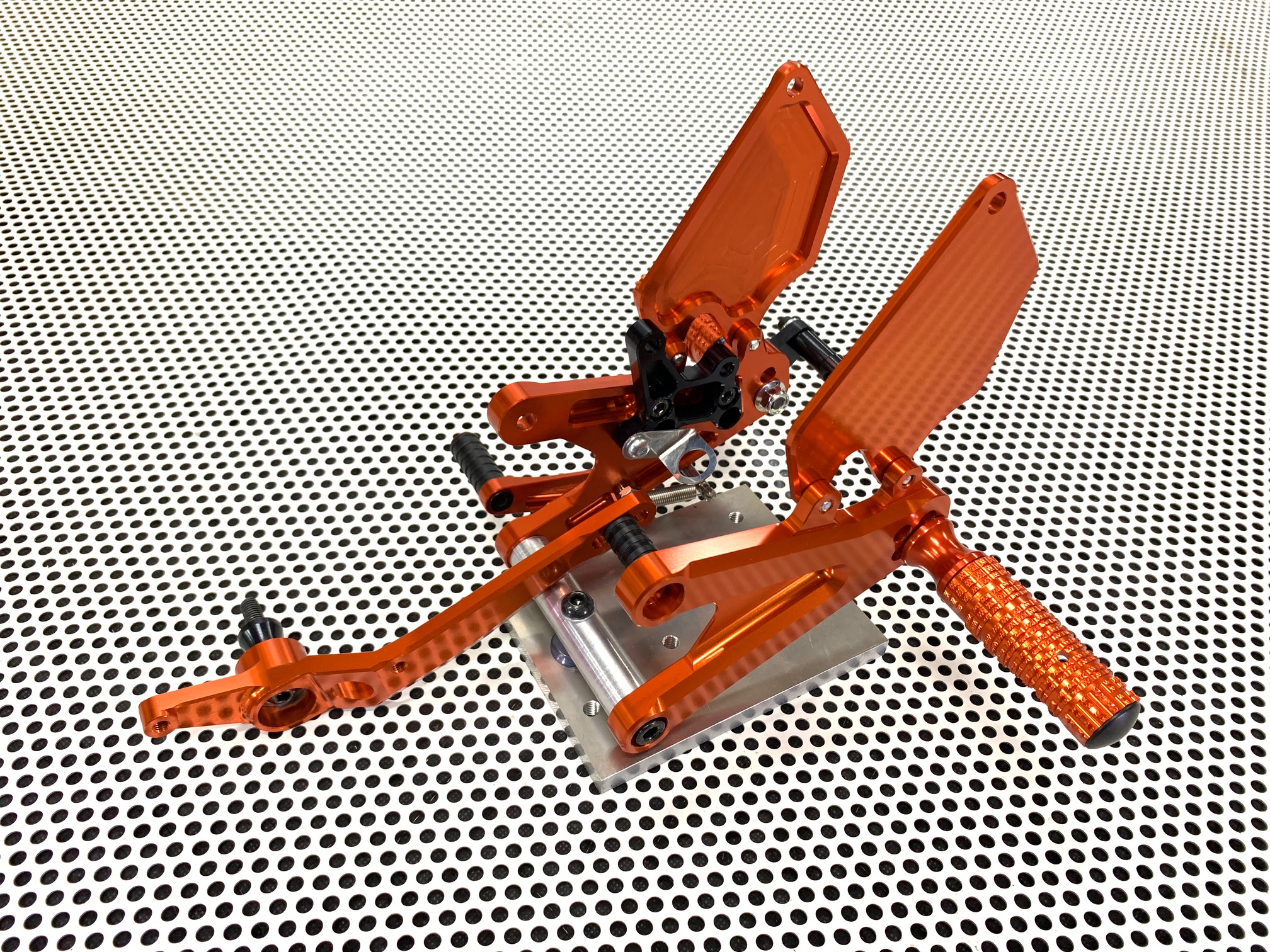

・タイプB

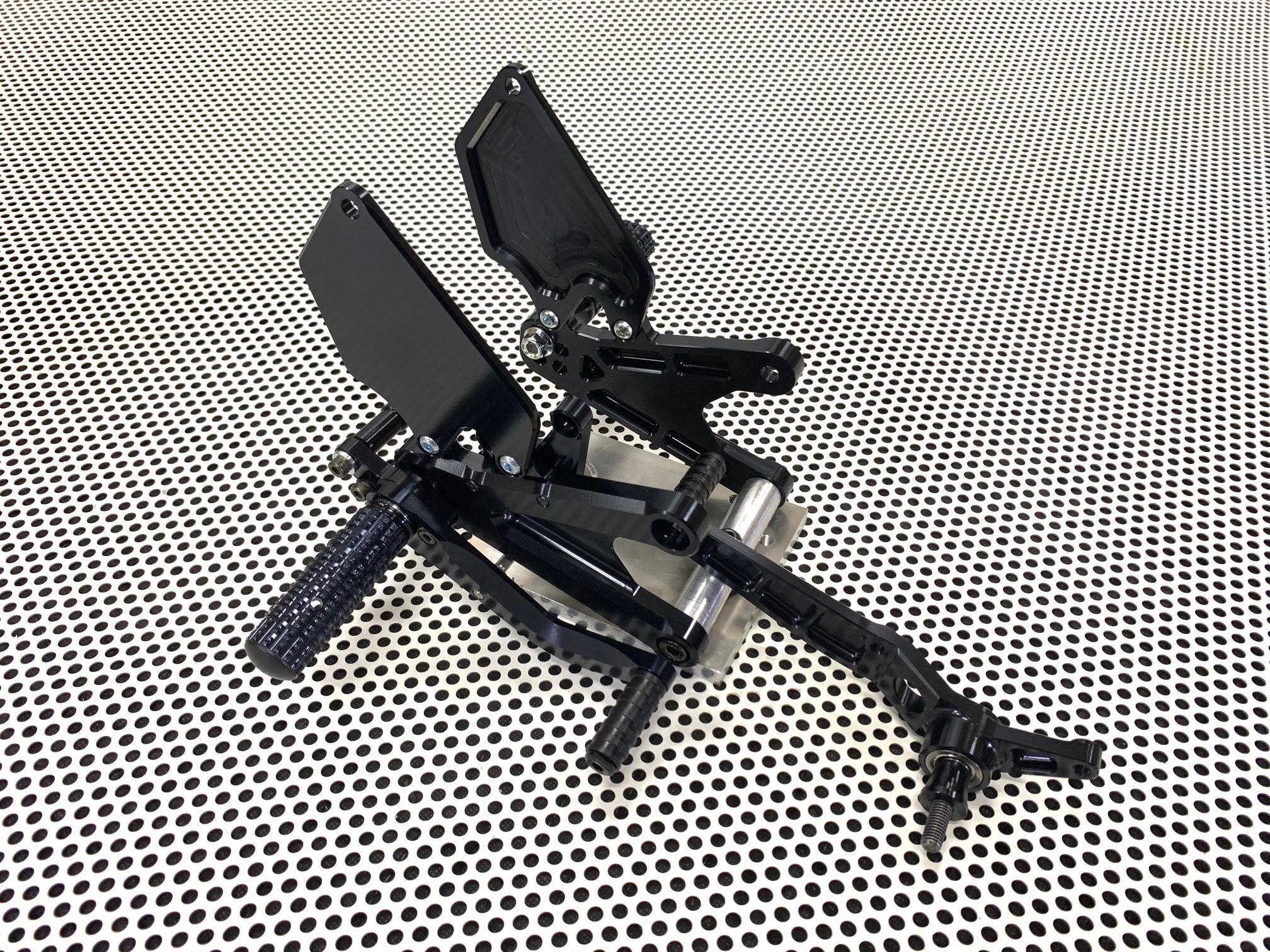

・タイプB

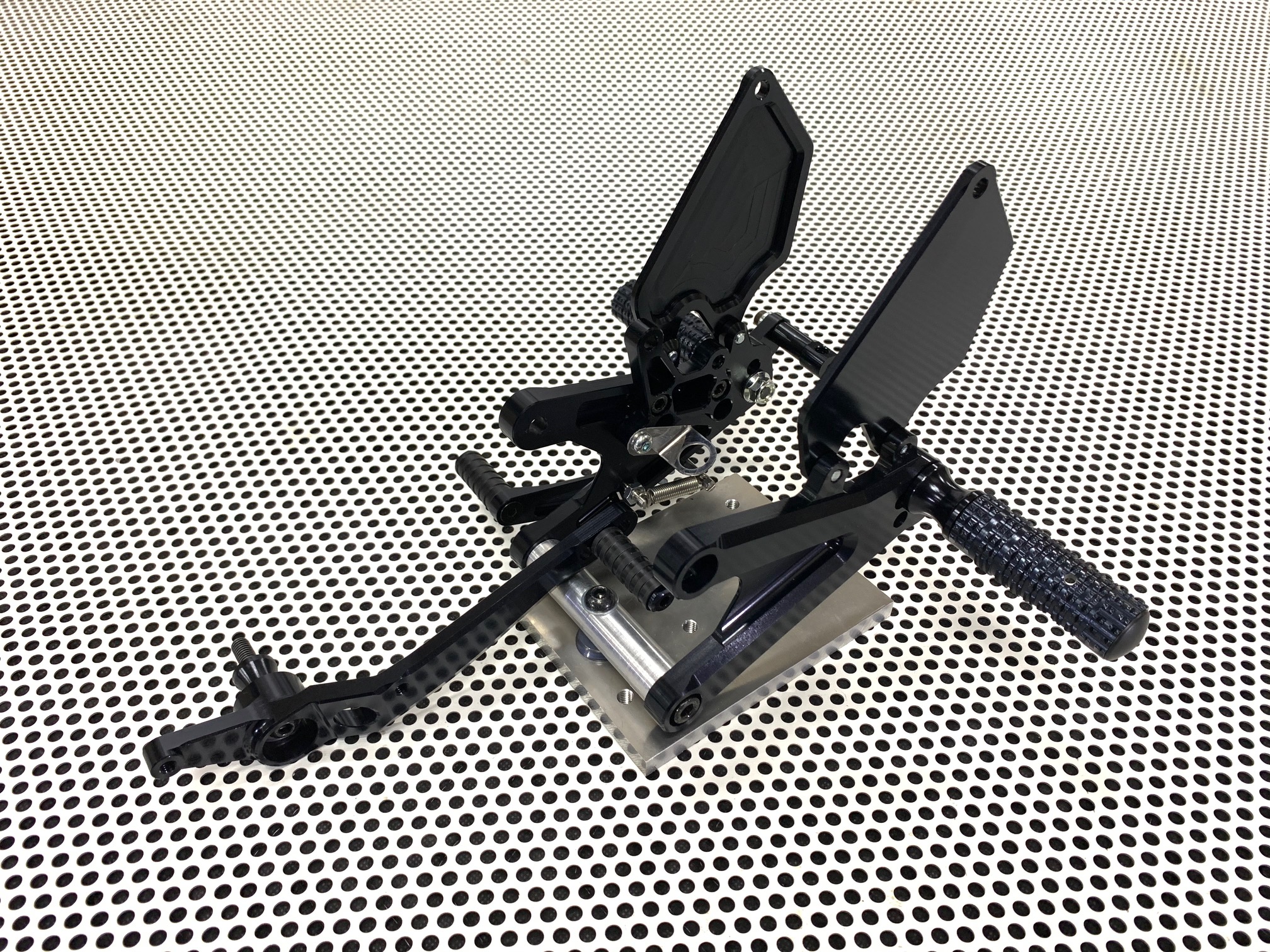

・タイプB

【取り付け写真】

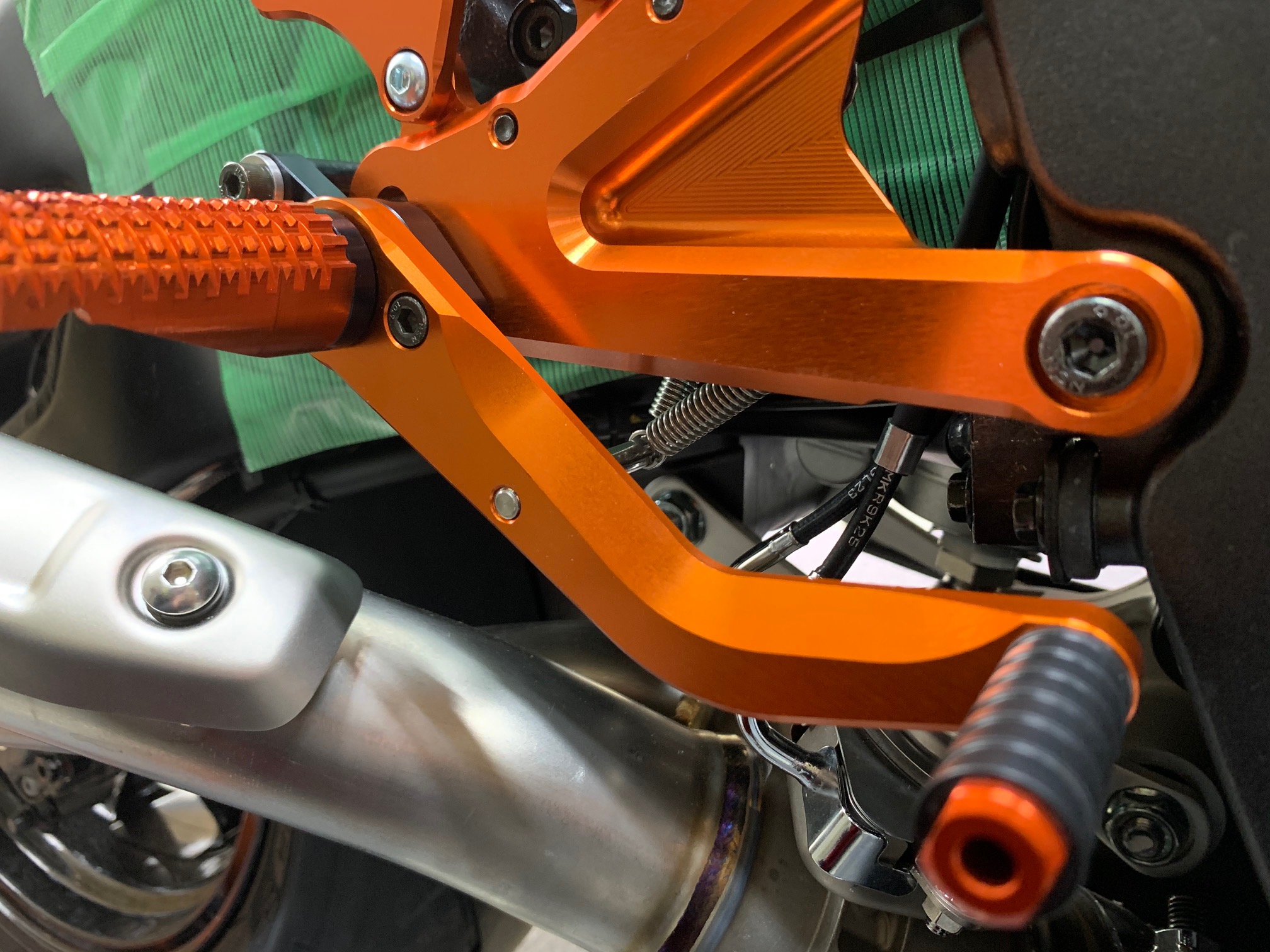

・STD　タイプA　オレンジ
