NC30 STM

13:19




NC30用を作りました。

45EEF5E7-B185-443A-8948-DC8CC36894E7



と・

015AB4A1-EC35-4FE7-9991-1C23608F8605



表側です。

A1F50D59-5D6F-4BA1-8E21-94CB1A968706



裏側です。

D1E4F731-5080-4472-840C-7272DC792AFF

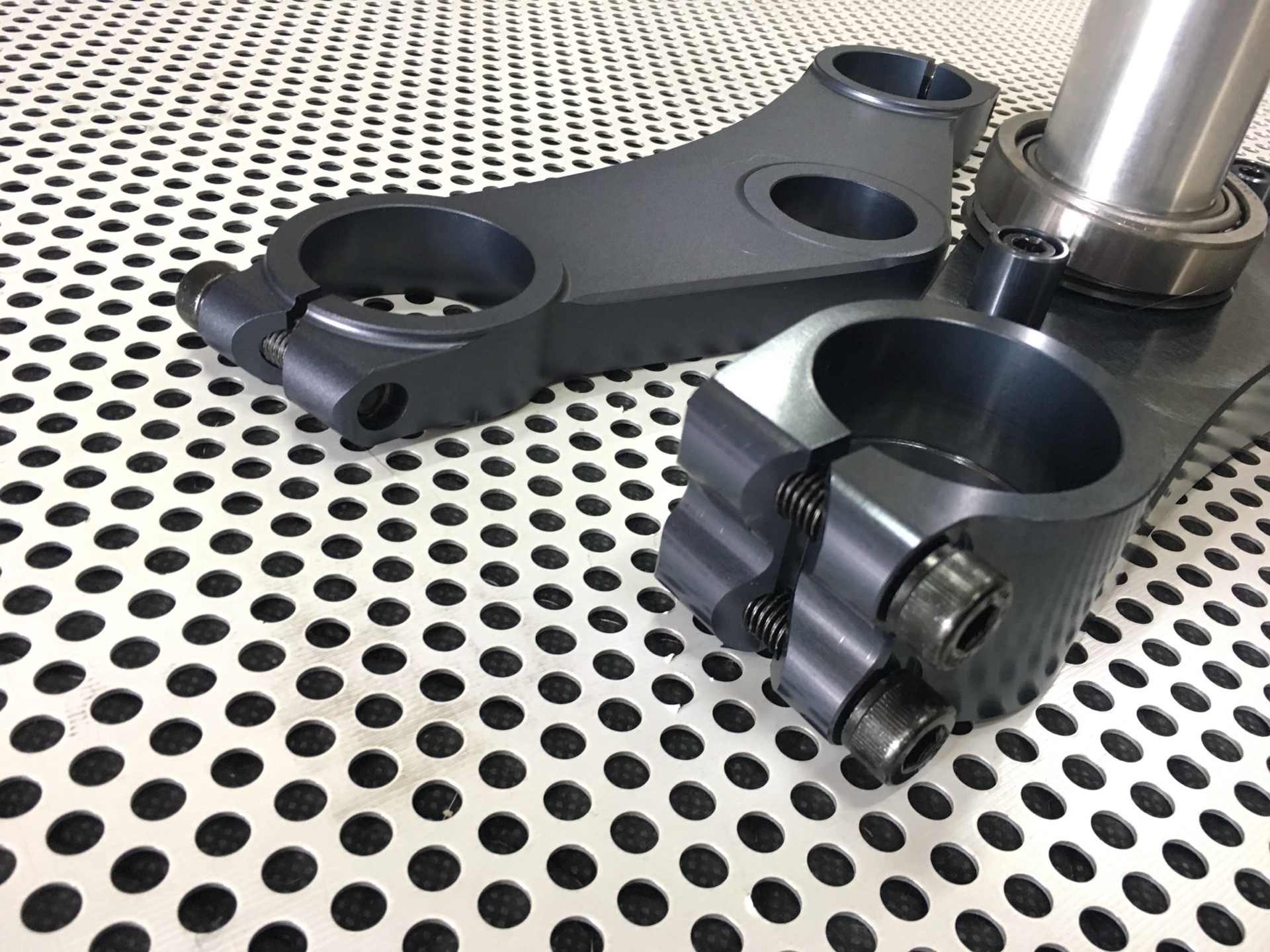

フォーククランプ部です。クランプ力向上の為、内部に段を作りました。



0DB0290C-B114-420F-B5C2-F32C11C0A0E9 269C90A6-3A4B-444A-A069-931A983C5720

純正比、約-1100グラムです。

純正のステムは、鉄で重いわりにすぐに歪みます。

製作の為に借りたステムも歪んでました。

IMG_5839

アンダーブラケットには、片側に2か所の穴が開いています。

写真で言うと、右上側の穴を使用します。

IMG_5838

ハンドルストッパーは2種類付属しますので、どちらかを取り付けてください。

右がノーマル切れ角、左がダウン切れ角になります。

IMG_5840

ノーマル位置

IMG_5842

ダウン位置



【取付写真】

IMG_3889

一式を取り付ける場合、ハンドル等の干渉が無いように調整してください。

純正ハンドルでは、スピードメーター等が干渉します。

メーターを外したり、ハンドルを変更するなどして対処します。

上の写真では、溶接ハンドルを使用してダウン切れ角にて使用しています。
