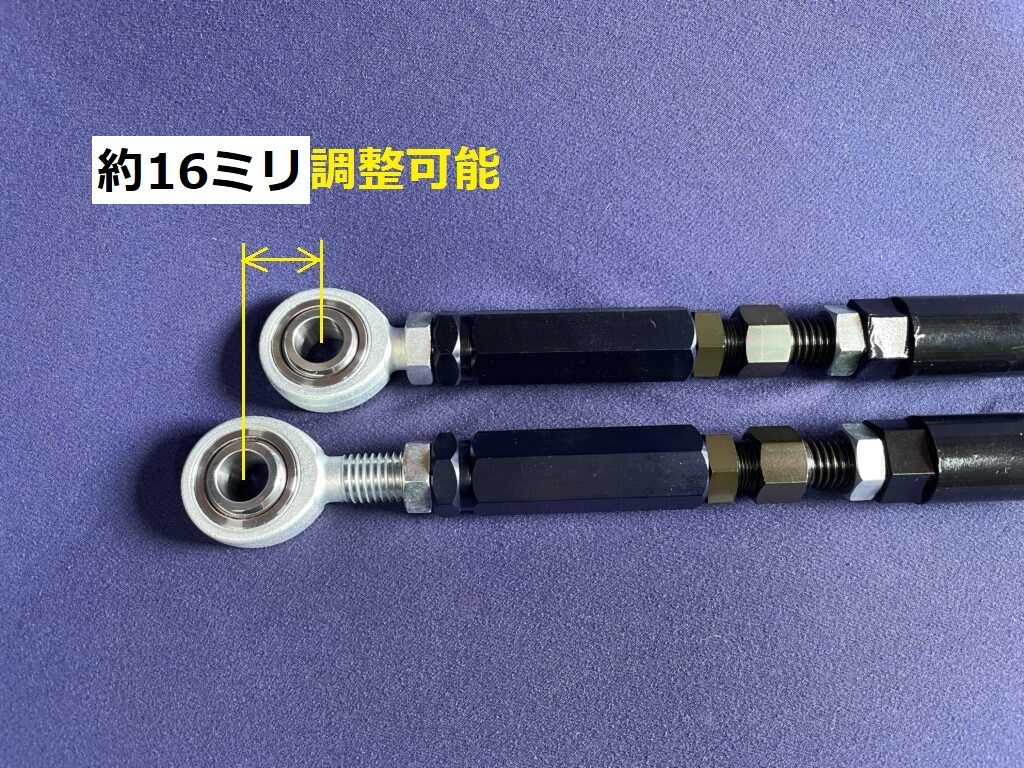

今までの純正ボールジョイントタイプを進化させた。
高傾斜仕様となって、高さ調整機能も復活しました。
0、-5ミリ、-10ミリと変更が可能です。

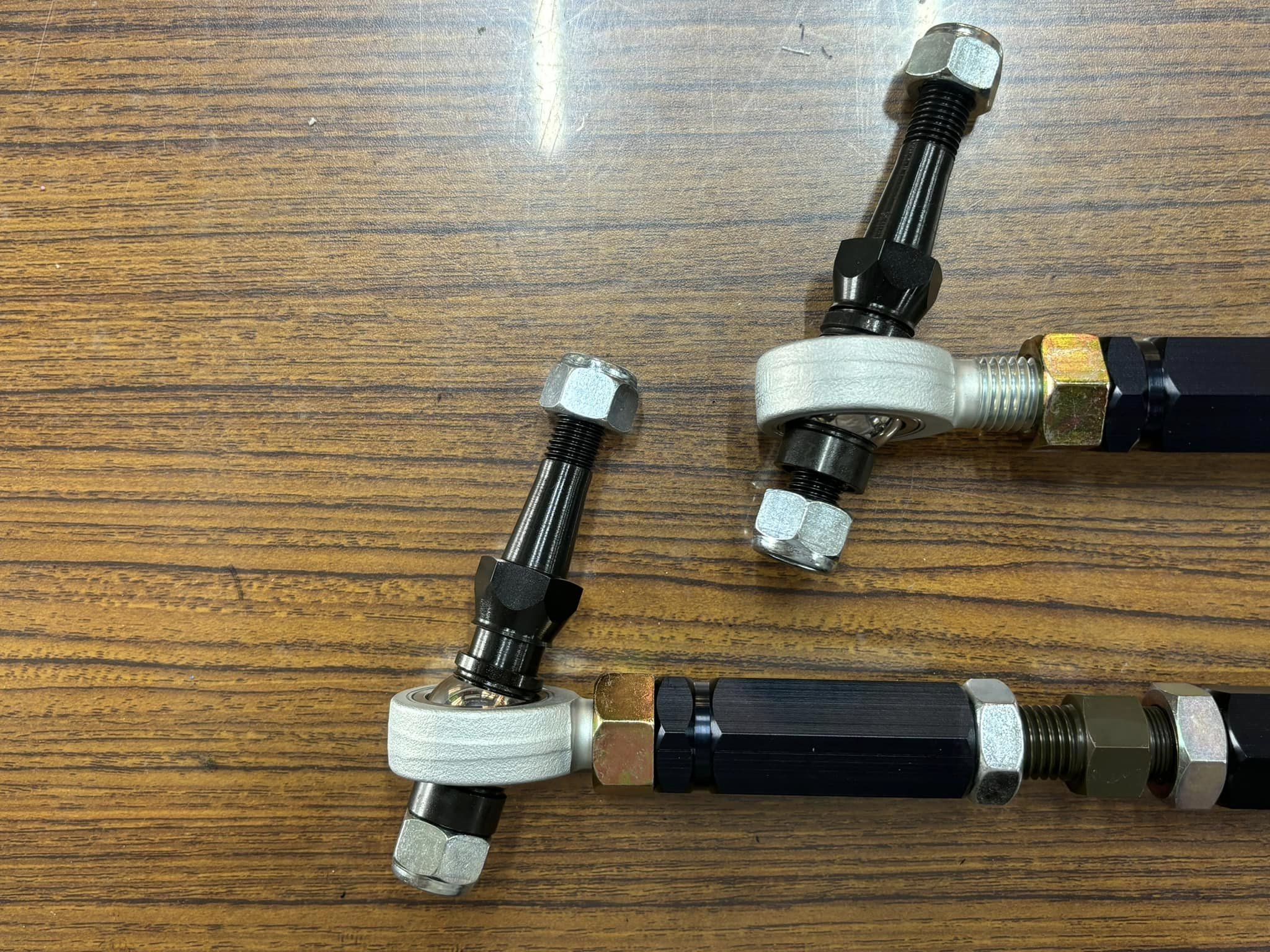

高傾斜仕様ピロカラーには向きがありますので組付け時に確認してください。
ナイロンナットの締め付けトルクですが
高傾斜カラーが潰れないようにトルクを指定しています。
M12ナットは７０N・mです。
締めすぎは禁物です。定期的にチェックしてください。
更にピロカラーも鉄からアルミに変更になってます。
何が良いって、めっちゃ軽いっす。

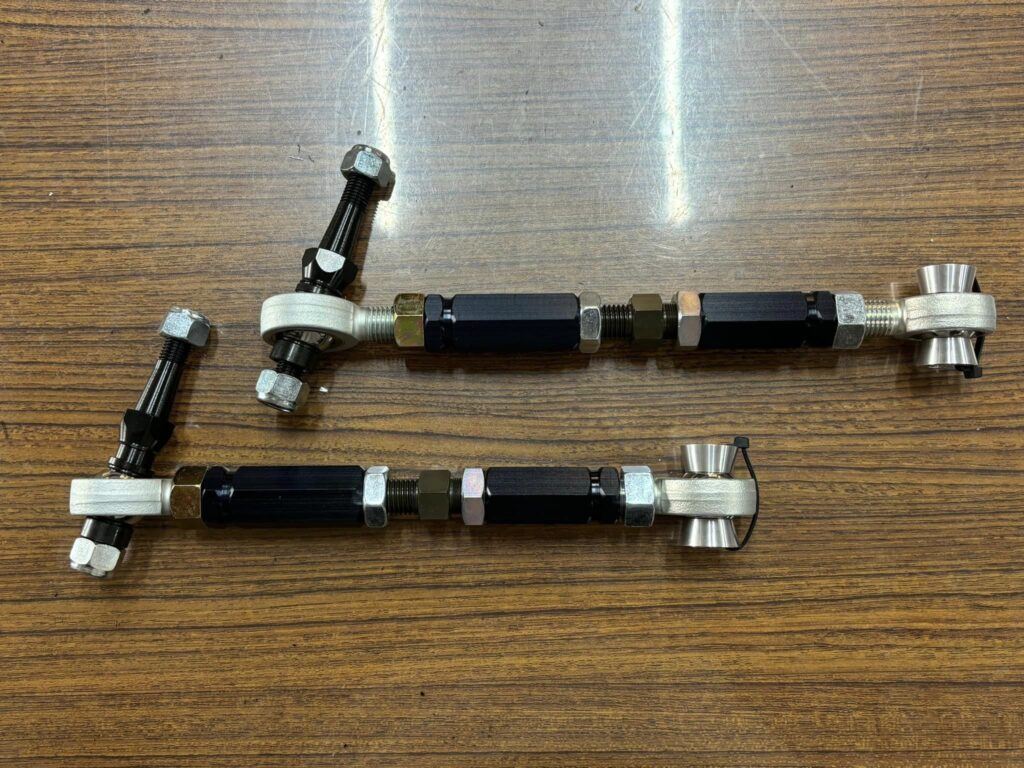

ロッドエンドはNMB製3ピース。
1回転で1ミリの移動量を実現したターンバックル。
中央のターンバックルを回す事でトー調整は可能。
実測値で（トータルトーじゃなく片側の数値）
1回転で（2.8ミリ）
1/2回転で（1.4ミリ）
1/4回転で（0.7ミリ）
の調整が可能。
今まで数値合わせが困難だったトー調整が
このターンバックルによって著しく改善される。
アライメント作業の短縮はもちろんだが
移動量が細かく調整できるので
現地での調整もテスター無しでも可能だ。
見慣れないターンバックルは全てが正ネジだが
左右のピッチの差異によって調整が可能になってます。
【初期設定】

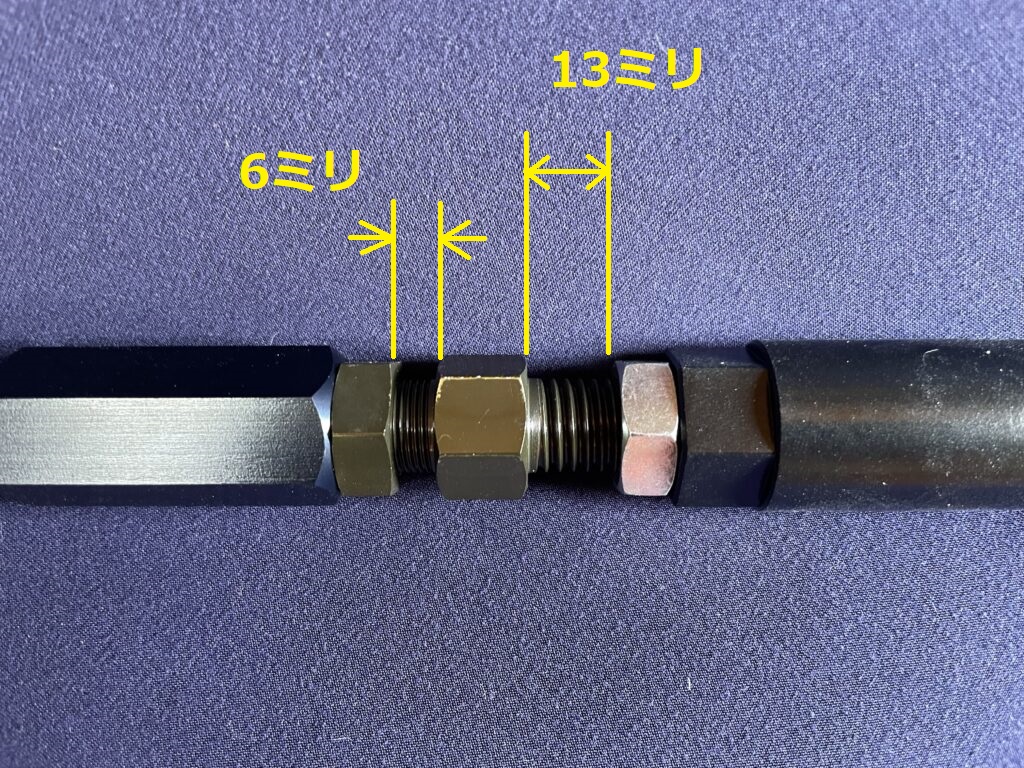

写真のように中央のターンバックルを調整。
ピッチ1.0側は6ミリ。ピッチ2.0側は13ミリにします。
※出荷時に仮固定してあります。
この数値を固定した後でトーリンクの全長を確認してください。
この状態がターンバックルの調整量（±5ミリ）の真ん中です。
ロッドエンドのネジ山は必ず16ミリ以上噛ませてください。
伸ばす場合は、必ず噛み量を確認してください。
設計上で約245ミリ～275ミリの設定が可能です。
純正リンクの長さは約255ミリです。
※長さの変更も可能ですのでお問い合わせください。
全てのパーツが補修部品として出せますので
ネジがかじったり、ナットを紛失しても大丈夫。
スーパーナウは加工屋なので安心です。
オプションでカムプレートの用意もあります。
