六角ジョイント部は黒かオレンジが選べます。

購入時に指定をお願いします。

一切妥協しないで製作。

ロッドエンドはNMB製3ピース。

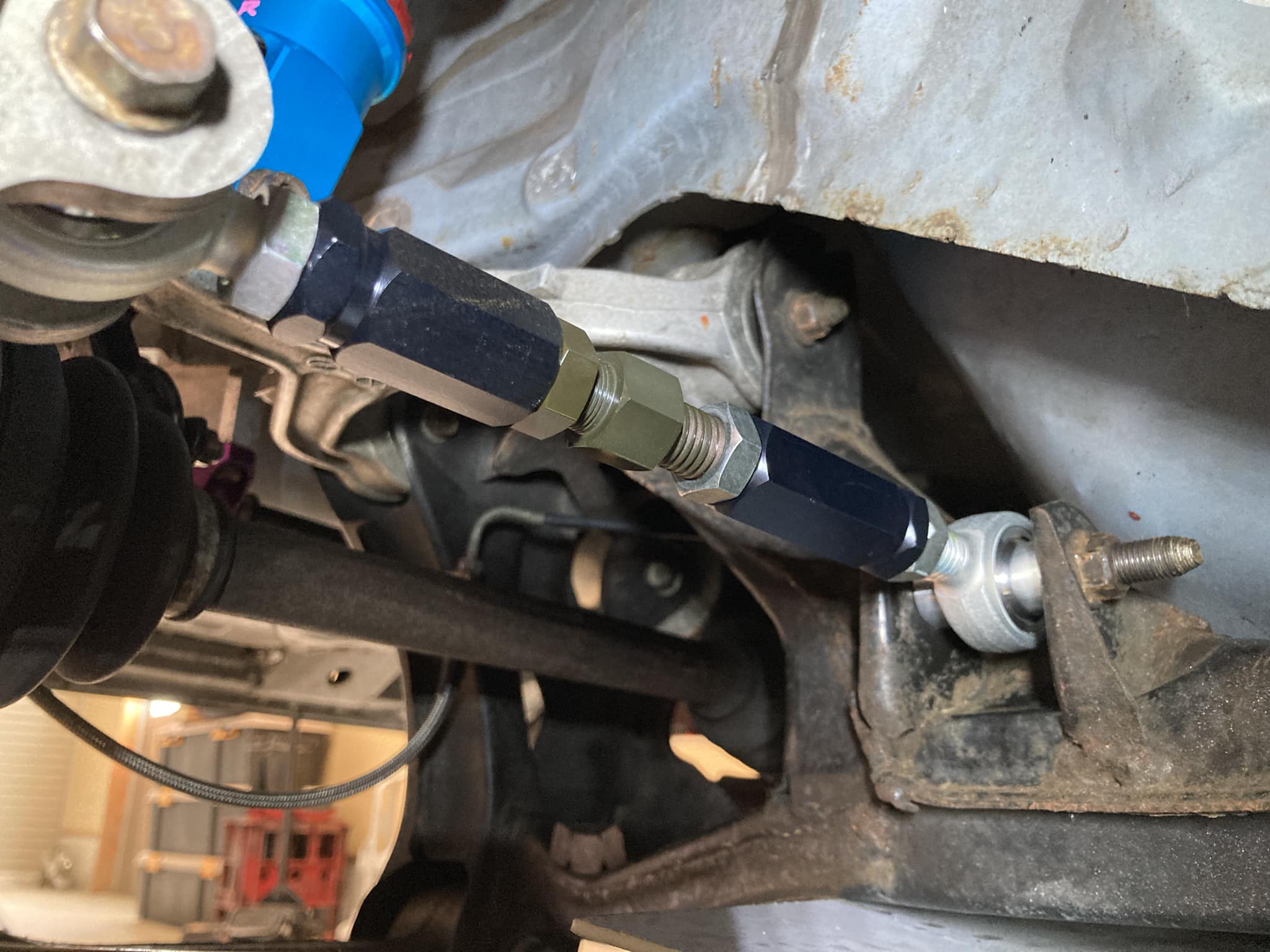

1回転で1ミリの移動量を実現したターンバックル。

中央のターンバックルを回す事でトー調整は可能。

FD3Sの実測値で（トータルトーじゃなく片側の数値）

1回転で（16分）

1/2回転で（8分）

1/4回転で（4分）

の調整が可能。

今まで数値合わせが困難だったトー調整が

このターンバックルによって著しく改善される。

アライメント作業の短縮はもちろんだが

移動量が細かく調整できるので

現地での調整もテスター無しでも可能だ。

見慣れないターンバックルは全てが正ネジだが

左右のピッチの差異によって調整が可能になってます。

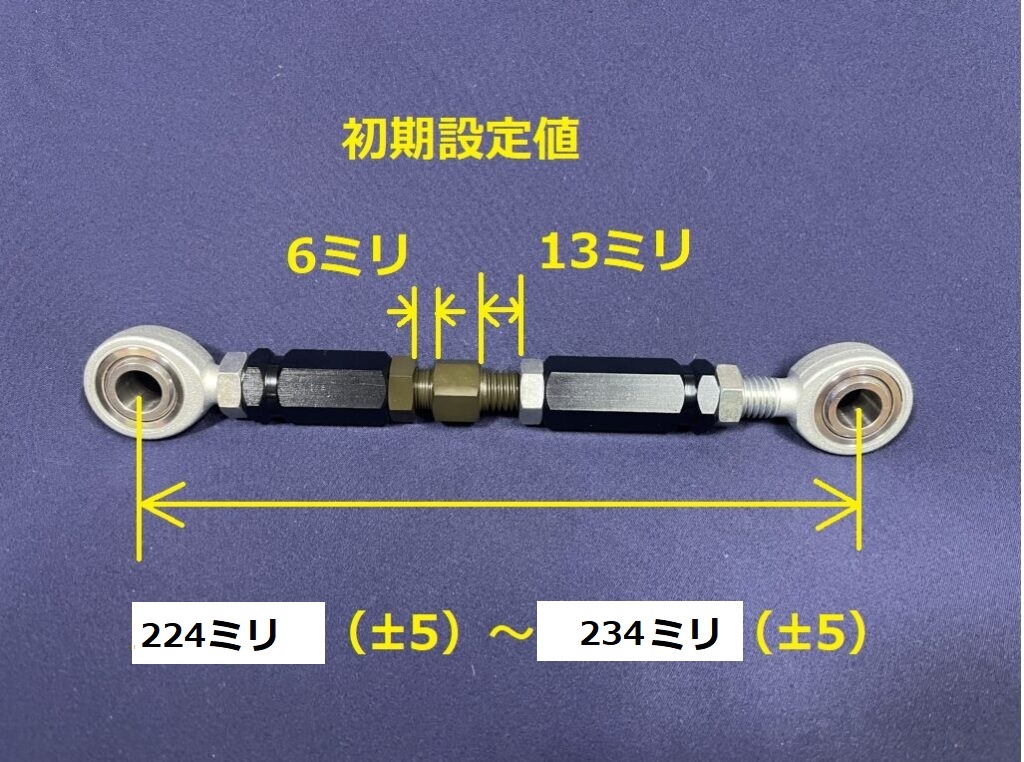

【初期設定】

写真のように中央のターンバックルを調整。

ピッチ1.0側は6ミリ。ピッチ2.0側は13ミリにします。

※出荷時に仮固定してあります。

この数値を固定した状態でトーリンクの全長を決めてください。

この状態がターンバックルの調整量（±5ミリ）の真ん中です。

ロッドエンドのネジ山は必ず16ミリ以上噛ませてください。

両側のロッドエンドはショート加工してありますので

伸ばす場合は、必ず噛み量を確認してください。

設計上で約224ミリ～234ミリの設定が可能です。

※長さの変更も可能ですのでお問い合わせください。

全てのパーツが補修部品として出せますので

ネジがかじったり、ナットを紛失しても大丈夫。

スーパーナウは加工屋なので安心です。
